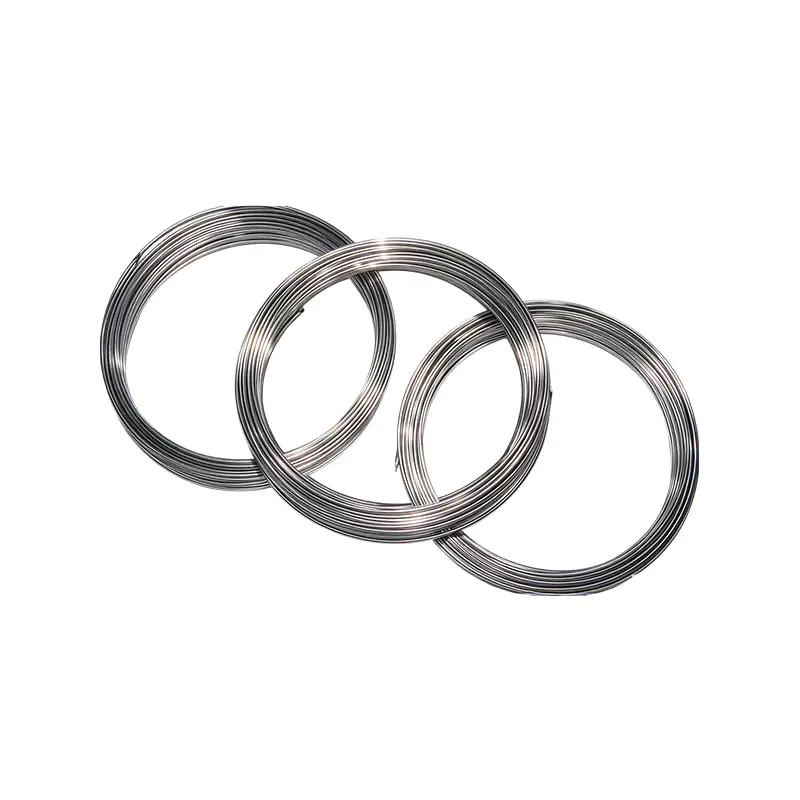

Armerad termoelementkabel

Armerad termoelementkabel, allmänt känd som pansartråd eller, internationellt, som en oorganisk isolering termoelementkabel, är en solid helhet gjord av ett skyddsrör av rostfritt stål, magnesiumoxidisoleringspulver och termoelementtrådmaterial, kombinerat och komprimerat i form. Det har fördelarna med tryckmotstånd, jordbävningsmotstånd, flexibilitet, miniatyrisering och snabb termisk responstid. Det är kärnmaterialet för tillverkning av bepansrade termoelement.

Produktfördelar:
1. Känslig termisk respons och brett temperaturmätområde
Liten termisk tröghet, snabb temperaturavkänningshastighet, kan täcka höga och låga temperaturområden, stabil termoelektrisk potentialutgång och kan snabbt fånga temperaturförändringar i arbetsförhållanden.
2. Hög mekanisk styrka, böjbar och lätt att installera
Det bepansrade metallskalet är motståndskraftigt mot vibrationer och stötar och kan böjas måttligt, vilket gör det lämpligt för små utrustningsutrymmen och komplexa kabelinstallationer på plats.
3. Bra skyddande tätning och stark miljöanpassningsförmåga
Mineralisoleringsstrukturen är tät, fuktsäker, dammtät och antioxiderande, med pålitlig isoleringsprestanda och kan fungera under lång tid i tuffa industriella miljöer som damm och höga temperaturer.

Huvudsakliga försäljningsargument:
1. Brett temperaturmätområde och snabb svarshastighet
Liten termisk tröghet, känslig temperaturavkänning, kapabel att mäta både höga och låga temperaturer, stabil termoelektrisk potentialutgång och realtidsåterkoppling av temperaturförändringar på plats.
2. Flexibel och vibrationsbeständig, med stark installationsanpassningsförmåga
Pansarkroppen är böjbar, motståndskraftig mot stötar och vibrationer och kan enkelt läggas i små utrustningsutrymmen och komplexa rörledningsplatser.
3. Tätt isoleringsskydd, hög hållbarhet
Mineralisoleringsstrukturen har bra tätningsprestanda, fukt- och dammbeständighet, oxidationsbeständighet och tål tuffa industriella miljöer, vilket minskar sannolikheten för fel och förlänger livslängden.

Kontakta oss
PREV：Ingen tidigare artikelNÄSTA：Armerad termistorkabel
FAQ Prestandaspecifikationer

F1: Vad är kravet på minsta böjningsradie för armerade termoelementkablar?
S: Generellt bör böjradien inte vara mindre än 5-7 gånger pansarets ytterdiameter. Den heta sonden bör inte böjas så mycket som möjligt för att undvika inre trådbrott och påverka temperaturmätningen.

F2: Kan bepansrade termoelement direkt mäta högtemperaturmedia?
S: Den övre gränsen för temperaturmätning beror på mantelmaterialet och termoelementets skala, och olika modeller har olika temperaturmotstånd; Under ultrahöga temperaturförhållanden är det nödvändigt att verifiera specifikationerna och parametrarna. Att överskrida intervallet kommer att påskynda åldrande och skada.

F3: Vilka är orsakerna till att temperaturmätningssignalen hoppar och felaktiga värden?
S: Vanliga orsaker inkluderar elektromagnetiska störningar, dålig kontakt med ledningar och skador på isoleringsskiktet orsakade av fukt. Det rekommenderas att använda en skärmad typ för störningsmiljöer, med enpunktsjordning av skärmskiktet, och att kontrollera tätheten hos kabelanslutningarna.

F4: Kan bepansrade termoelementkablar förlängas och skarvas för användning?
S: Det rekommenderas inte att direkt ansluta och förlänga efter behag. Kompensationsledningar med samma delningsnummer ska användas för förlängning; Blandning av vanliga ledningar kommer att generera ytterligare uppvärmningspotential, vilket orsakar betydande mätfel.

1.1 Produktnamn, modell, skalnummer, ytterrörsmaterial och driftstemperatur visas i Tabell 1-1.

Produktnamn Modelll Typ av termoelement Yttre mantelmaterial Ytterdiameter (mm) Max drifttemp. (°C)
Armerad Chromel–Nisil termoelementkabel
Armored Chromel–Nisil-Mg termoelementkabel 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1.0 500
1,5; 2.0 800
3,0; 4,0; 4,5; 5.0 900
6,0; 8,0 1100
Armerad Chromel–Nisil termoelementkabel
Armored Chromel–Nisil-Mg termoelementkabel 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 600
3,0; 4,0; 4,5; 5.0 800
6,0; 8,0 800
Armerad Chromel–Constantan termoelementkabel KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 500
3,0; 4,0; 4,5; 5.0 600
6,0; 8,0 800
Pansad järn–Constantan termoelementkabel KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 300
1,5; 2.0 400
3,0; 4,0; 4,5; 5.0 500
6,0; 8,0 750
Armerad koppar–Constantan termoelementkabel KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 200
1,5; 2.0; 3.0
4,0; 4,5; 5.0 		300
300
6,0; 8,0 400
Pansad PtRh10–Pt termoelementkabel KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1.5 800
2,0; 3.0 900
Pansad PtRh13–Pt termoelementkabel KR R 4,0; 4.5 1000
5,0; 6,0; 8,0 1100
Pansad PtRh30–PtRh6 termoelementkabel KB B GH3030, GH3039, 25Cr–20Ni 4,0; 4.5 1100
5,0; 6,0; 8,0 1200


Obs: Produkter tillverkade av andra material och med olika ytterdiametrar kan tillhandahållas efter samråd mellan leverantören och kunden.
1.2 Produktstandarder
1.2.1 Termoelementkablar med bepansrade basmetaller överensstämmer med JB/T8205-1999 och GB/T18404-2001
1.2.2 Termoelementkablar med bepansrade ädelmetaller uppfyller JB/T 8909-1999
1.2.3 Armored Pt-Rh 30–Pt-Rh 8 termoelementkablar överensstämmer med QB/T 2405-2004

1.3 Metod för att beteckna armerade termoelementkabelmodeller:

KK 4 G30 φ5,0 I GB/T18404-2001
KK Modelll (KKKN, KEKJKTKS, KR, KB)
4 Antal kablar: Ej specificerat för tvåkärniga; fyra kärnor betecknas med "4"
G30 Skyddsrörsmaterial: 1Cr18Ni9Ti betecknas med "B"
GH3039 betecknas med "G39"
GH3030 betecknas med "G30"
25Cr-20Ni betecknas med "2520"
316L, 304
φ5.0 Kabelns yttre diameter (Φ0,5–8,0 mm)
I Toleransklass (Klass I, II, III)
GB/T18404 Standardnummer
2001 Standardår

1.4 Produktdimensioner och tillåtna avvikelser ska överensstämma med Tabell 1-2.

Ytterdiameter och tolerans (mm) KK / KN / KE / KJ / KT KS / KR / KB
Min. Väggtjocklek (mm) Min. Termoelement Tråd Dia. (mm) Min. Isoleringsskiktets tjocklek (mm) Min. Väggtjocklek (mm) Min. Termoelement Tråd Dia. (mm) Minsta termoelementtrådsdiameter (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Obs: Små justeringar av rörets väggtjocklek, termoelementtrådsdiameter och isoleringstjocklek är tillåtna för flerkärniga eller enkelkärniga pansrade termoelementkablar.

1.4 Termoelementets egenskaper och toleranser
För bepansrade termoelement tillverkade av bepansrade termoelementkablar av olika modeller, när referensövergången är 0 °C, ska den termoelektriska potentialen överensstämma med GB/T 16839.1-1997, "Termoelement - Del 1: Kalibreringstabeller", och toleranserna för olika kvaliteter av T3 ska överensstämma med bestämmelserna i T3.

Kategori Toleransklass Modelll Typ Tolerans (°C) Temperaturområde (°C)
Armored termoelementkabel i basmetall I KK K ±1,5 °C eller ±0,4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5 °C eller ±0,4 %t −40 ~ 350
II KK K ±2,5 °C eller ±0,75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C eller ±0,75 %t −40 ~ 400
III KK K ±2,5 °C eller ±1,5 %t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0 °C eller ±1,5 %t −200 ~ 40
Armored termoelementkabel av ädelmetall II KS S ±1,5 °C eller ±0,25 %t 300 ~ 1100
KR R 300 ~ 1100
pt KS S ±3,0 °C eller ±0,5 %t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0,25 %t 600 ~ 1200
III KB B ±4,0 °C eller ±0,5 %t 600 ~ 1200

Obs: t = absolut värde för den uppmätta temperaturen (°C); "pt" betecknar standardbetyget (vanligt).

1.5 Isolationsmotstånd
Isolationsresistans ska mätas mellan partrådar och mellan partrådar och den yttre manteln. För kablar med ytterdiameter <1,5 mm ska den pålagda spänningen vara 75 25 V DC; för kablar med ytterdiameter >1,5 mm ska pålagd spänning vara 500 50 V DC. Isolationsresistansen per meter vid rumstemperatur och förhöjda temperaturer ska uppfylla bestämmelserna i Tabell 1-4.

Testmiljö Modellls Min. Mätning av längd (m) Testtemperatur (°C) Min. Isolationsmotstånd (MΩ/m)
Rumstemp. KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Hög temp. KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Hög temp. KT 0.5 300 ± 15 500

Obs: Isoleringsmaterialen i armerade termoelement och armerade termoelementkablar har begränsad elektrisk ledningsförmåga; isolationsmotståndet minskar när kabellängden ökar. Konduktiviteten per längdenhet betecknas med Sm' (lika med Q'·m'); för kablar eller termoelement längre än 1 m uttrycks isolationsresistansen i ·m eller MQ·m, med isolationsresistansen omvänt proportionell mot längden; för de kortare än 1 m uttrycks det i MQ·m.
