1. Översikt över tryckmätare för membran, rostfritt stål och kapsel

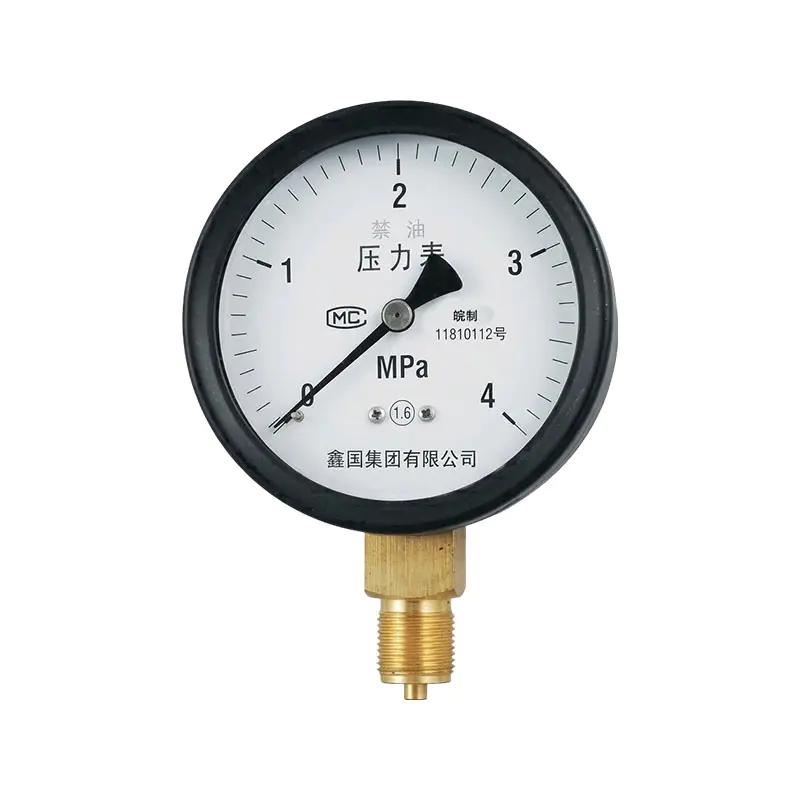

En tryckmätare är ett industriellt instrument som används för att mäta och visa trycket hos vätskor, inklusive gaser och vätskor. Den känner av tryck genom elastiska känsliga element - som membran, kapslar eller Bourdon-rör - som deformeras under applicerat tryck. Överföringsmekanismen driver sedan en pekare eller digital modul för att visuellt indikera manometertryck, absolut tryck, differentialtryck eller andra tryckvärden för processmediet, vilket stöder tryckövervakning, säkerhetsvarningar och processkontroll över industriella system.

Beroende på den interna avkänningsgeometrin kan denna instrumentfamilj täcka mätbehov som spänner över mikrotryck, lågt tryck, medeltryck, högt tryck och ultrahögt tryck, vilket är en anledning till att denna kategori är specificerad över ett så brett spektrum av industrisektorer. Denna kategori grupperar tre relaterade tryckmätningslösningar byggda kring denna delade avkänningsprincip. A Membrantryckmätare använder ett flexibelt membranelement som isolerar avkänningsmekanismen från processmediet, vilket gör den väl lämpad för trögflytande, frätande eller partikelhaltiga vätskor. A Tryckmätare i rostfritt stål definieras främst av dess fuktade del och höljesmaterial, som erbjuder förbättrad korrosionsbeständighet i tuffa eller fuktiga miljöer jämfört med standard kolstålkonstruktion. A Kapseltrycksmätare använder ett par korrugerade membran svetsade samman för att bilda ett kapselelement, vilket är särskilt effektivt för mycket lågtrycksmätning där ett standard Bourdon-rör skulle sakna tillräcklig känslighet. Den här sidan granskar de vanligaste typerna och egenskaperna inom denna kategori, nyckelprestandaegenskaper, tillämpliga industrier, arbetsprinciper, applikationsvägledning, en detaljerad jämförelse, underhållspraxis och vanliga frågor för att stödja välgrundat tekniskt urval.

2. Vanliga typer och egenskaper

Varje typ av tryckmätare i denna kategori adresserar en distinkt kombination av processmedium, tryckområde och miljöexponering. Att förstå dessa distinktioner stöder val av rätt instrument för en given installationspunkt snarare än att förinställa en enda välbekant konfiguration.

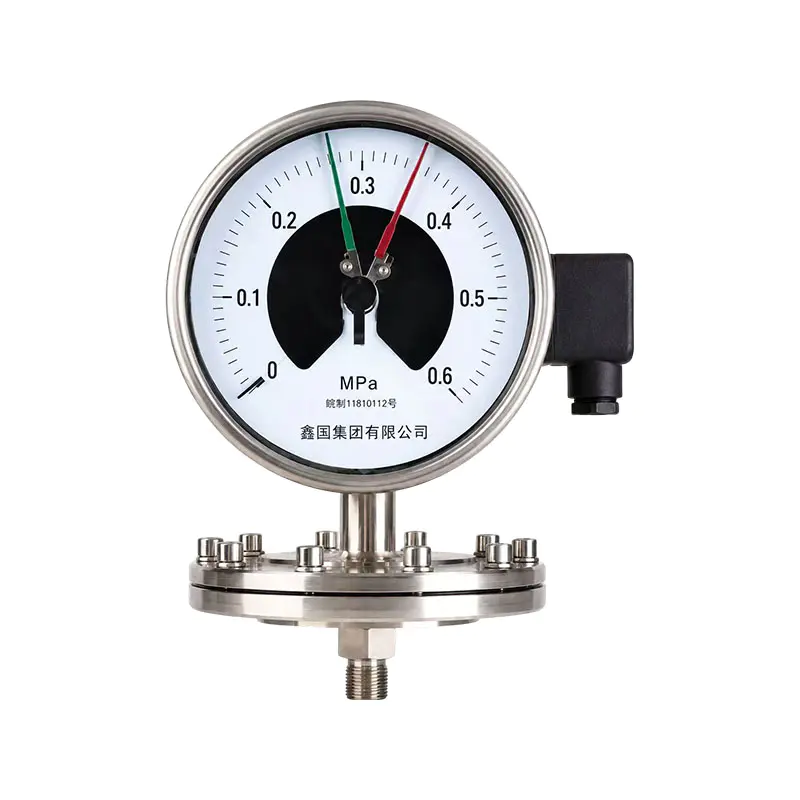

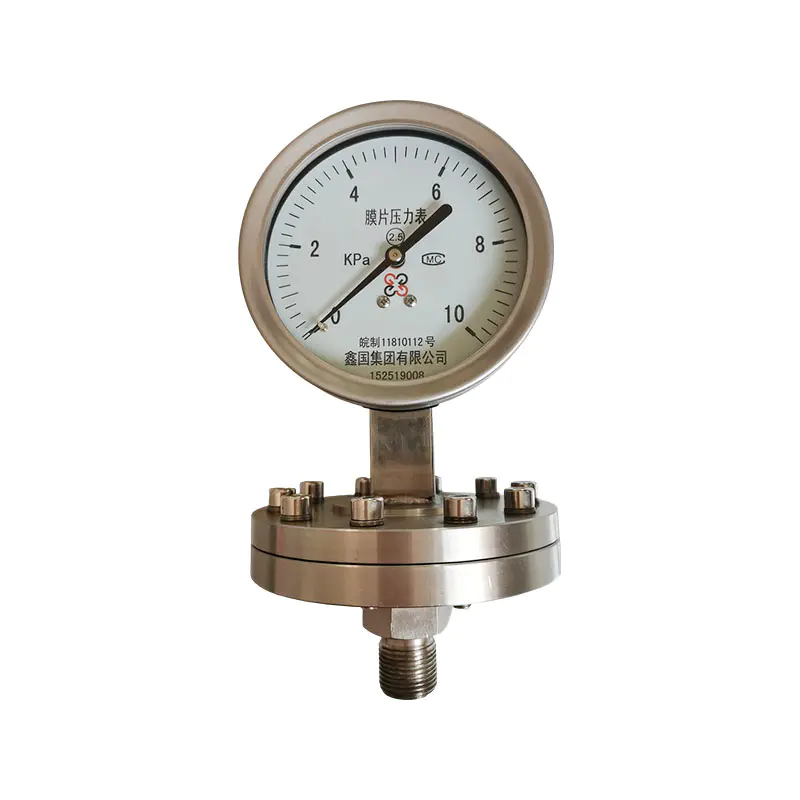

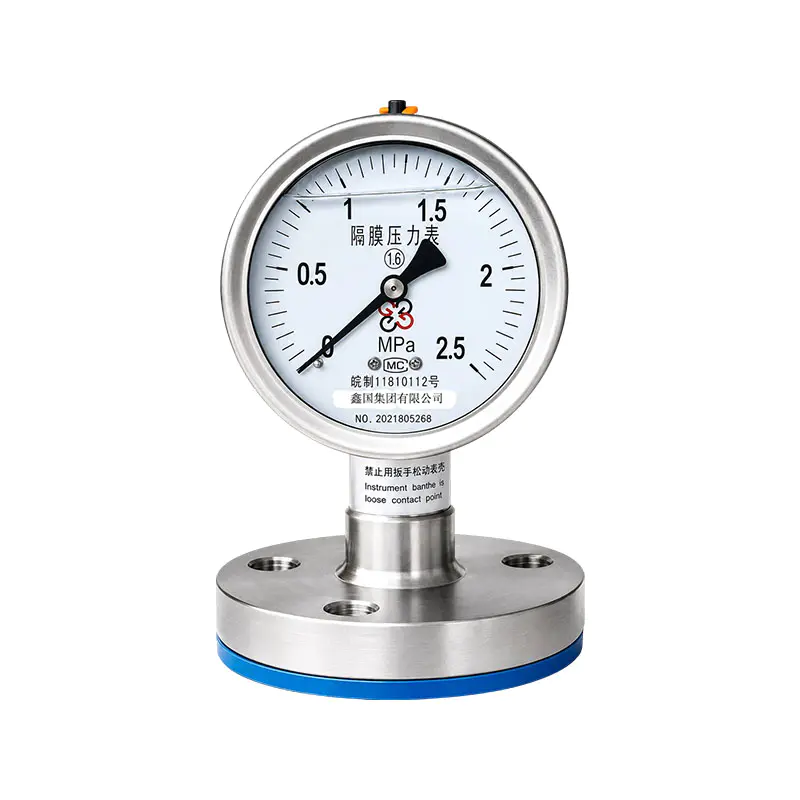

(1) Membrantryckmätare

A Membrantryckmätare använder ett tunt, flexibelt metall- eller kompositmembran som avkänningselement, som avböjs proportionellt under applicerat tryck och överför denna rörelse till pekmekanismen genom ett länksystem eller ett kapillärsystem. Eftersom membranet kan tillverkas i ett korrosionsbeständigt eller fodrat material och monteras med en jämn eller utökad processanslutning, är denna konfiguration vanligen specificerad för viskösa, kristalliserande eller partikelhaltiga medier där en direktmonterad Bourdon-rörmätare skulle vara benägen att täppas igen. Membrantryckmätare kan mäta tryck så lågt som 10 tum H2O (25 mbar) och erbjuder vanligtvis övertrycksskydd upp till fem gånger fullskalevärdet.

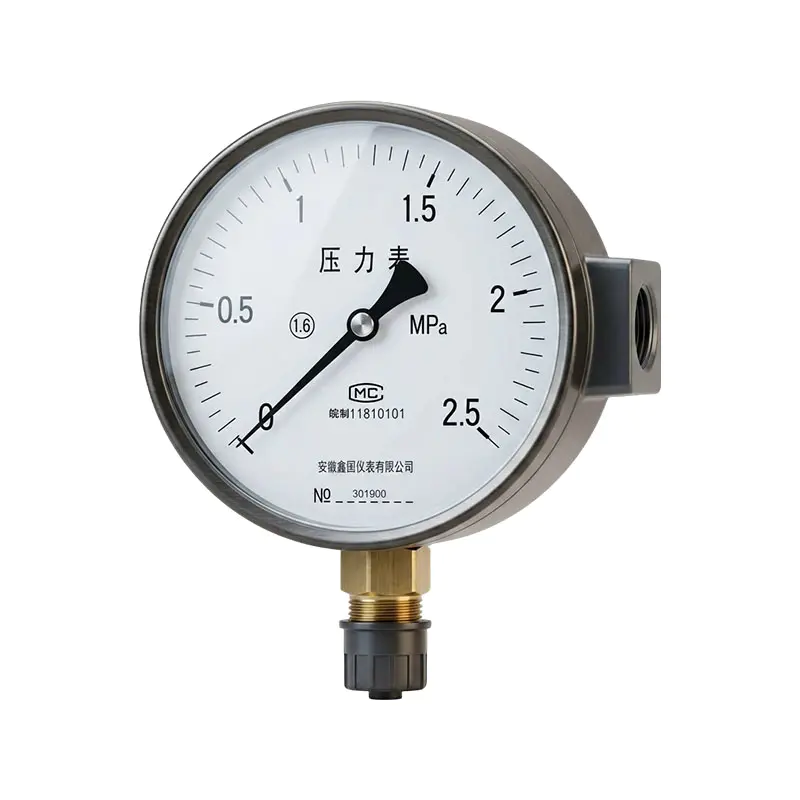

(2) Tryckmätare i rostfritt stål

A Tryckmätare i rostfritt stål kännetecknas av sitt hölje och, i många konfigurationer, sin våta konstruktion, som använder rostfria stållegeringar för att motstå korrosion från fukt, kemisk exponering eller väderpåverkan utomhus. Denna konstruktion kombineras ofta med ett vätskefyllt hölje i applikationer som involverar vibrationer, eftersom påfyllningsvätskan dämpar pekarfladder och minskar slitage på inre rörelsekomponenter, vilket förlänger livslängden i krävande mekaniska miljöer. Maximalt tillåtna processtemperaturer för våta delar av rostfritt stål bör vanligtvis inte överstiga 100°C.

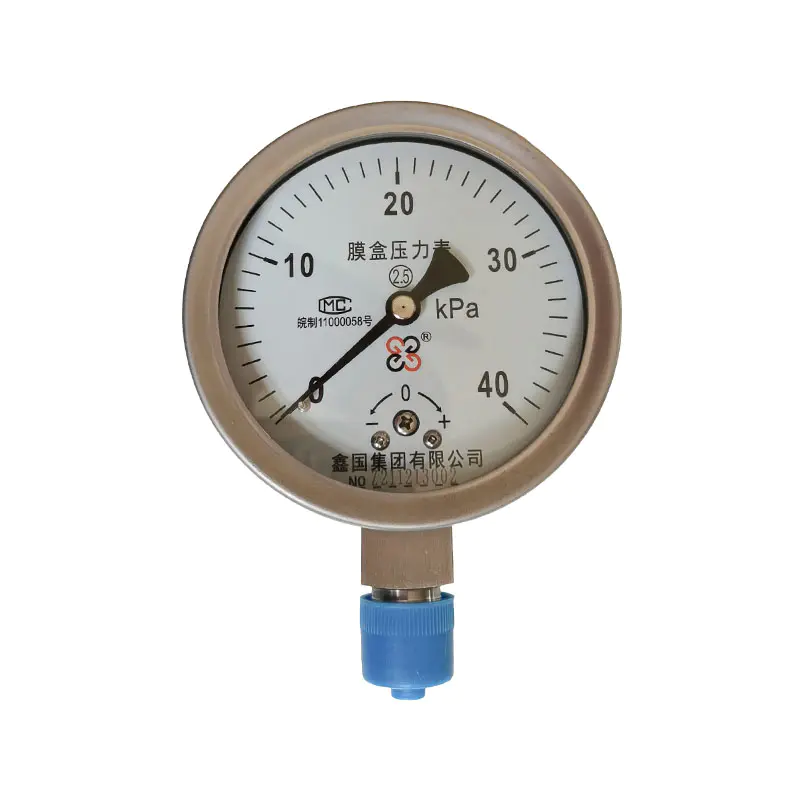

(3) Kapseltrycksmätare

A Kapseltrycksmätare använder två korrugerade membranskivor som är sammanfogade vid sina yttre kanter för att bilda en förseglad kapsel, som expanderar och drar ihop sig längs sin axel när trycket ändras. Denna konstruktion ger en större, känsligare mekanisk förskjutning än ett enda membran vid mycket låga trycknivåer. Kapselmätare används ofta för övervakning av gasdistribution, mätning av dragtryck i förbränningssystem och andra applikationer som fungerar långt under standardtröskelvärdena för Bourdon-rörets känslighet - så låga som 1 tums vattenpelare (2,5 mbar). Noggrannheten för kapselmätare kan nå upp till ±1,0 % av spännvidden.

3. Nyckelfunktioner för prestanda i hela kategorin

Utöver det specifika avkänningselementet som används, utvärderar köpare en Membrantryckmätare , Tryckmätare i rostfritt stål , eller Kapseltrycksmätare titta generellt på en delad uppsättning prestandaegenskaper som avgör om instrumentet kommer att hålla under verkliga driftsförhållanden. Dessa egenskaper sträcker sig över mättäckning, mekanisk hållbarhet, miljöbeständighet, installationsflexibilitet och hjälpfunktionerna inbyggda i instrumentet utöver en enkel pekaravläsning. Att granska dessa faktorer tillsammans, snarare än att fokusera på en enda specifikation, ger en mer komplett bild av hur en mätare kommer att fungera när den väl installerats på en faktisk processlinje.

• Bred mättäckning: kategorin spänner över mikro-, låg-, medium-, hög- och ultrahögtrycksområden, så ett lämpligt avkänningselement kan matchas till nästan alla processförhållanden.
• Flera precisionsgrader: Alternativen sträcker sig från allmän noggrannhet av industriell kvalitet (klass 2.5) till precisionsmätningsgrader (klass 1.0 eller bättre) med minimalt glapp och stabila långsiktiga prestanda.
• Hållbar mekanisk struktur: interna rörelsekomponenter är byggda för att tolerera vibrationer och mekaniska stötar, vilket stöder tillförlitlig användning i krävande fältmiljöer.
• Miljöanpassningsförmåga: Korrosionsbeständiga, rostbeständiga, värmebeständiga och fuktbeständiga konstruktionsalternativ utökar lämpligheten till fuktiga, utomhus eller kemiskt exponerade installationspunkter, inklusive explosionssäkra varianter för farliga områden.
• Flexibel installation: radiella, axiella, inbäddade och väggmonterade konfigurationer finns tillgängliga med standardiserade anslutningsgränssnitt för att passa olika panel- och rörledningslayouter.

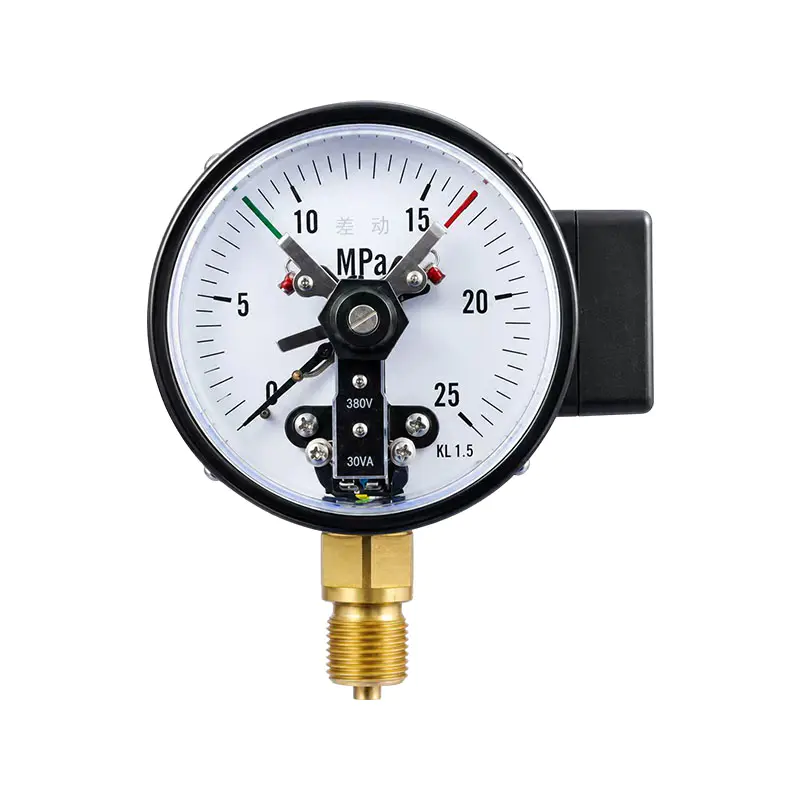

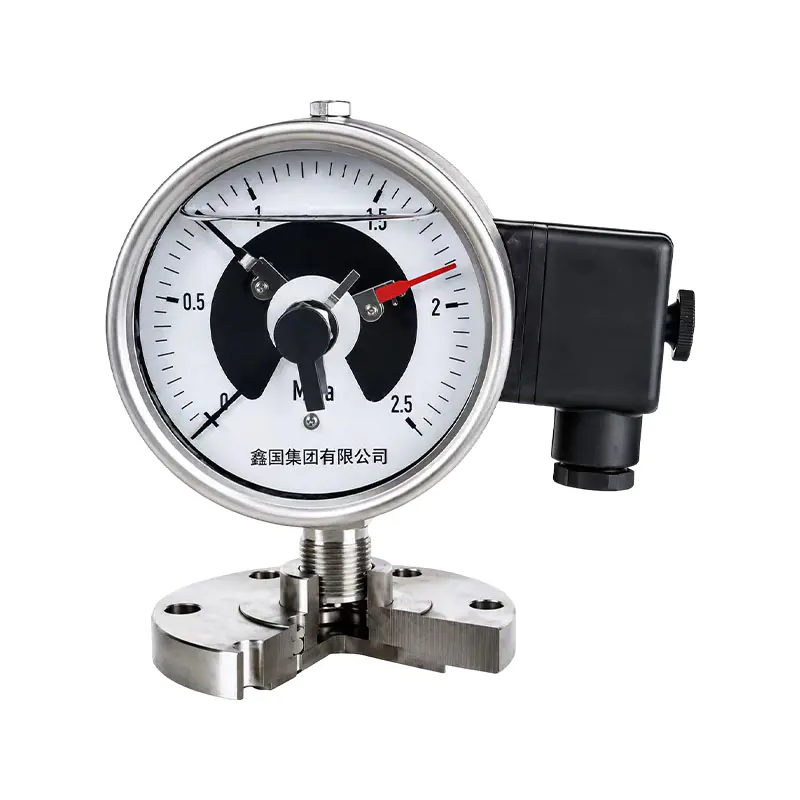

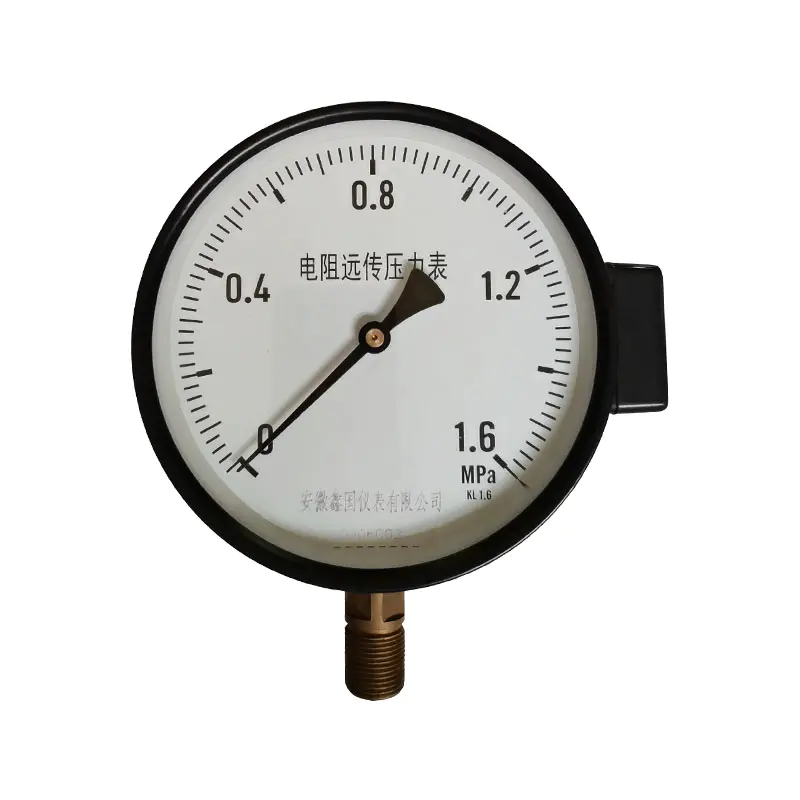

• Utökad funktionalitet: lokal uppringningsdisplay kan kompletteras med fjärröverföring, övre och nedre gränslarm och elektrisk kontaktkontroll för integrering i bredare övervakningssystem.
• Driftsäkerhet: övertrycksskydd och designfunktioner för säkerhetsväskor hjälper till att skydda både utrustning och personal under onormala tryckhändelser.

Sammantaget förklarar dessa prestandafaktorer varför denna instrumentkategori behandlas mindre som en enda fast produkt och mer som en konfigurerbar plattform, där avkänningselement, höljesmaterial, anslutningstyp och hjälpfunktion väljs gemensamt för att matcha en specifik installation snarare än att anpassa processen till en enda standardenhet.

4. Tillämpliga industrier och sektorer

Eftersom avkänningselementet, höljets material och funktionella alternativ inom denna kategori kan kombineras på så många sätt, finns dessa mätare inom ett brett spektrum av industrisektorer snarare än att vara begränsade till en enda nischapplikation. Den röda tråden över dessa sektorer är ett behov av pålitlig, lättavläst tryckindikering vid en specifik punkt i en rörledning, ett kärl eller en roterande utrustning, ofta under förhållanden med vibrationer, korrosiv exponering eller snäva processtoleranser. Tabellen nedan visar flera representativa sektorer tillsammans med de typiska övervakningspunkterna där en Membrantryckmätare , Tryckmätare i rostfritt stål , eller Kapseltrycksmätare är vanligtvis installerad.

Xinguo Group Co., Ltd. utvecklar och levererar tryck-, temperatur-, nivå- och flödesinstrument som stödjer flera av dessa sektorer. Koncernens produkter används i stor utsträckning inom kraft, petroleum, kemi, metallurgi, byggmaterial, maskiner, livsmedel, flyg, ny energi och andra industrisektorer, såväl som vetenskapliga forsknings- och utbildningsområden. Detta återspeglar ett bredare tekniskt tillvägagångssätt där tryckmätare betraktas tillsammans med tillhörande instrumentering och processventiler som en del av ett komplett mätsystem.

5. Arbetsprincip och strukturell design

Alla tre produkttyperna omvandlar applicerat tryck till en mekanisk förskjutning, som sedan översätts till en synlig avläsning genom en transmissionsmekanism med kugghjul eller länkage kopplad till en graderad urtavla. Skillnaden mellan de tre kategorierna ligger främst i formen och materialet på det elastiska avkänningselementet, eftersom en Membrantryckmätare böjer sig som en platt eller korrugerad skiva, medan en Kapseltrycksmätare använder två sammanfogade skivor för att förstärka förskjutningen vid lågt tryck, och en Tryckmätare i rostfritt stål kan använda någon av dessa elementtyper i ett korrosionsbeständigt hölje.

(1) Avböjning av avkänningselement

När processtrycket verkar på membranet eller kapselytan deformeras elementet elastiskt inom sitt designade område, och denna deformation är proportionell mot det applicerade trycket över instrumentets kalibrerade spann. För en membranmätare trycker trycket mot en flexibel korrugerad metallskiva för att flytta visaren. För en kapselmätare skapar två korrugerade skivor sammansmälta en cirkulär kapsel; den minsta tryckförändringen får kapseln att avböjas, och ett drev överför denna rörelse till indikatorn. Transmissionslänkaget omvandlar denna lilla linjära eller axiella rörelse till en större rotationsrörelse vid pekaxeln, vilket gör att ett kompakt avkänningselement kan driva en urtavla i full skala.

(2) Fall- och rörelseskydd

Höljets material och inre rörelsekonstruktion avgör hur väl mätaren tål vibrationer, fukt och extrema temperaturer. Vätskefyllda höljen i rostfritt stål specificeras ofta tillsammans för installationer som utsätts för mekaniska vibrationer, eftersom påfyllningsvätskan både smörjer rörelsen och dämpar visarens oscillation. För applikationer med extrema process- eller omgivningstemperaturer används tillbehör som kyltorn, sifonrör och membrantätningar för att separera och skydda instrumentet från processvärmekällan.

6. Datavisualisering: Täckning av tryckintervall över typer

Innan du granskar diagrammet nedan hjälper det att förstå varför täckning av tryckintervallet är en av de första faktorerna som ingenjörer kontrollerar när de begränsar ett mätarval. Olika avkänningselements geometrier svarar med olika känslighetsnivåer, och ett element som är för styvt för det applicerade trycket kommer att producera en avläsning som knappt rör sig från rattens nedre stopp. Kapselelement är speciellt konstruerade för att maximera förskjutningen vid mycket låga trycknivåer – ner till 1 tums vattenpelare (2,5 mbar) – där ett platt membran eller Bourdon-rör skulle visa försumbar rörelse. Membranelement täcker ett bredare låg-till-måttligt område, ner till 10 tum H2O (25 mbar), och väljs ofta mer för sin mediekompatibilitet än för extrem känslighet. Konstruktionen i rostfritt stål kan paras ihop med vilket som helst av dessa avkänningselement, så dess placering i en intervalljämförelse beror på vilket inre element den innehåller. Bourdon-rörmätare, som jämförelse, har vanligtvis en lägre intervallbegränsning runt 10 psi (690 mbar).

Det horisontella stapeldiagrammet ovan representerar en allmän teknisk referens för tryckintervalltäckning över de tre produktkategorierna. Kapselmätare upptar det smalaste men mest specialiserade bandet, koncentrerat till den mycket låga änden av tryckspektrumet där förstärkt känslighet från konstruktionen med dubbla membran är avgörande för en användbar avläsning. Membranmätare sträcker sig över ett bredare låg-till-måttligt intervall, vilket återspeglar deras vanliga användning inom processindustrier där mediekompatibilitet snarare än extremt intervall är den primära valet. Mätare av rostfritt stål visar den bredaste stapeln i den här jämförelsen eftersom beteckningen av rostfritt stål hänvisar till material i hölje och fuktad del snarare än en specifik avkänningsgeometri, vilket betyder att konstruktionen av rostfritt stål kan hittas över både låg-, medel- och högtrycks Bourdon-rör, membran eller kapselinstrument. Denna distinktion är viktig för köpare som initialt kan jämföra dessa tre kategorier som om de utesluter varandra, när i praktiken ett hölje av rostfritt stål ofta kombineras med antingen ett membran eller ett Bourdon-rörelement beroende på applikation. För gasdistribution med mycket lågt tryck eller dragmätningspunkter förblir ett kapselelement det praktiska valet oavsett höljesmaterial. För allmänna industriella processlinjer som bär måttligt till högt tryck i en fuktig eller korrosiv miljö, är en rostfri mätare byggd runt ett Bourdon-rör eller membranelement den vanligaste specifikationen. Att känna igen detta skiktade förhållande mellan avkänningselement och höljesmaterial hjälper köpare att läsa tryckmätares datablad mer exakt än att anta att räckvidd och material alltid är knutna till en enda fast konfiguration. Xinguo Group Co., Ltd. erbjuder konfigurerbara kombinationer över dessa kategorier, vilket gör att köpare kan specificera avkänningselement och fodralmaterial oberoende baserat på deras specifika processkrav. Sammantaget illustrerar detta diagram att räckviddstäckningen bör utvärderas på avkänningselementnivån först, med fallmaterial behandlat som en separat, kompletterande specifikation.

7. Applikationsscenarier och urvalsguide

Att välja bland dessa tre mätartyper börjar med att identifiera processmediets egenskaper, det förväntade tryckintervallet och den omgivande installationsmiljön. Processlinjer som transporterar viskösa vätskor, slam eller media som är benägna att kristallisera kräver vanligtvis en Membrantryckmätare , eftersom den jämna eller förlängda membranytan motstår igensättning på ett sätt som en direkt Bourdon-röranslutning inte kan. Installationer i fuktiga, utomhus eller kemiskt utsatta miljöer drar i allmänhet nytta av en Tryckmätare i rostfritt stål , där fodralens korrosionsbeständighet skyddar den inre rörelsen och urtavlans synlighet vid långvarig exponering utomhus eller vid spolning. För gasformiga medier med mycket lågt tryck – som fläkt- och fläktövervakning, filterövervakning, pneumatiska system med lågt tryck och vakuumpumpar – en Kapseltrycksmätare är det lämpliga valet på grund av dess förstärkta känslighet vid låga trycknivåer.

Utöver medelhög kompatibilitet och tryckområde, rattstorlek, processanslutningstyp och monteringsorientering spelar också roll i ett ljudval. För tillförlitliga avläsningar bör drifttrycket sitta i mitten av tredjedelen av skalan, eftersom utmattning och övergränsvärde försämrar noggrannheten nära hela spännvidden. Xinguo Group Co., Ltd. erbjuder konfigurerbara rattdiametrar, gänganslutningar och membranfodermaterial så att mätaren kan anpassas exakt till installationspunkten. För tillämpningar som kombinerar korrosiva medier med mycket lågt tryck, såsom vissa kemiska ventilations- eller skrubberövervakningspunkter, kan ett hölje av rostfritt stål specificeras tillsammans med ett kapselavkänningselement, vilket illustrerar att dessa tre kategorier inte alltid utesluter varandra utan kan kombineras för att hantera sammansatta driftsförhållanden.

8. Datavisualisering: Multi-Factor Performance Radar Comparison

En jämförelse av radarstil är användbar när flera prestandafaktorer måste vägas samman över mätartyper snarare än att läsas från separata rader i en tabell. Tabellen nedan jämför mediakompatibilitet, korrosionsbeständighet, lågtryckskänslighet och vibrationstolerans över de tre kategorierna som introducerades tidigare. Att titta på dessa faktorer tillsammans klargör varför varje typ har en distinkt roll snarare än att konkurrera direkt på ett enda mått. Detta tillvägagångssätt speglar hur ingenjörer vanligtvis utvärderar instrumentspecifikationer och väger flera krav samtidigt snarare än att optimera en egenskap isolerat. Visualiseringen kompletterar stapeldiagrammet ovan genom att fokusera på relativ form snarare än absoluta intervallvärden.

Radardiagrammet visar Membrantryckmätare profil som sträcker sig längre längs mediakompatibiliteten, vilket återspeglar dess designfördel att isolera avkänningselementets yta från direkt kontakt med trögflytande eller partikelhaltiga vätskor som annars skulle kunna täppa till ett Bourdon-rör eller kapsel. Den Kapseltrycksmätare profilen, däremot, sträcker sig längre längs lågtryckskänsligheten, vilket överensstämmer med dess dubbelmembrankonstruktion speciellt konstruerad för att förstärka förskjutningen vid mycket lågt applicerat tryck. Båda profilerna uppvisar måttlig och jämförbar svarshastighet, eftersom ingendera konstruktionen är optimerad i första hand för snabbt föränderliga trycktransienter jämfört med elektroniska tryckgivare. Korrosionsbeständigheten för båda typerna beror mycket på den specifika vätade delen och höljesmaterialet som valts snarare än själva avkänningsgeometrin, vilket är anledningen till att denna faktor ofta förändras avsevärt när någon av elementtyperna paras ihop med ett hölje av rostfritt stål. Vibrationstoleransen beror likaså mer på om mätaren är vätskefylld och hur rörelsen är monterad än på enbart membranet eller kapselgeometrin. Denna jämförelse visar att ingendera typen är universellt överlägsen, utan var och en är formad av en avsiktlig designavvägning som matchas till ett specifikt processtillstånd. En anläggning som mäter ren gas med måttligt tryck skulle i allmänhet finna en standarddiafragma eller Bourdon-rörkonfiguration tillräcklig, eftersom kapselelementets förstärkta lågtryckskänslighet inte skulle utnyttjas fullt ut i den inställningen. Omvänt skulle en anläggning som övervakar förbränningsdragtrycket eller renrumsdifferentialtrycket sannolikt finna att endast ett kapselelement ger en användbar, läsbar avböjning vid så lågt applicerat tryck. Ingenjörer använder ofta denna typ av jämförelse sida vid sida under granskning av instrumentspecifikationer för att undvika att välja ett överkänsligt eller underkänsligt element för det faktiska processområdet. Det här tillvägagångssättet hjälper till att säkerställa att den valda mätaren ger en stabil, läsbar indikation över dess avsedda arbetsband snarare än att sitta för nära endera änden av dess mekaniska rörelse. Sammantaget förstärker radardiagrammet att mätarval inom denna kategori bör styras av det dominerande kravet vid installationspunkten, oavsett om det är mediakompatibilitet, lågtryckskänslighet eller en kombination som åtgärdas genom kompletterande val av materialval.

9. Detaljerad jämförelsetabell

Tabellen nedan sammanfattar viktiga urvalsfaktorer för de tre produktkategorierna i denna samling, vilket ger en praktisk snabbreferens innan du konsulterar detaljerade tekniska datablad för en specifik installation.

10. Datavisualisering: Jämförelse av noggrannhetsklasser

Noggrannhet är en kritisk specifikation när man väljer en tryckmätare för alla tillämpningar. Olika mätartyper och storlekar erbjuder olika noggrannhetsklasser, och att förstå dessa skillnader hjälper till att säkerställa att det valda instrumentet uppfyller processkraven utan att överspecificera. Diagrammet nedan presenterar en jämförande bild av typiska noggrannhetsklasser som är tillgängliga för de tre produktkategorierna. Kapselmätare uppnår typiskt noggrannhet upp till ±1,0 % av spännvidden, med variation enligt nominell storlek. Membranmätare finns vanligtvis i klass 1.0, 1.6 eller 2.5 beroende på den specifika modellen och storleken. Manometer i rostfritt stål, beroende på avkänningselement och konstruktion, kan variera från klass 1.0 till klass 2.5. Ju större ratten är, desto bättre kan mätaren upptäcka och visa tryckförändringar med högre upplösning. Noggrannhetsklasser definieras enligt standarder som EN 837, som går från ±0,1 % för testmätare till ±2,5 % för allmän service.

Det horisontella stapeldiagrammet ovan illustrerar de typiska noggrannhetsklassintervallen över de tre produktkategorierna. Kapselmätare med större nominella storlekar (100 mm och 160 mm) kan uppnå ±1,0 % av spännnoggrannheten, vilket gör dem lämpliga för applikationer där exakt lågtrycksmätning krävs. Membranmätare erbjuder en rad noggrannhetsklasser från klass 1.0 för tillämpningar med högre precision till klass 2.5 för allmän industriservice. Manometer av rostfritt stål spänner över ett liknande område, med klass 1.0 och klass 1.6 tillgängliga för 100 mm och 160 mm urtavlor och klass 2,5 för 63 mm urtavlor. Det är viktigt att notera att noggrannheten inte bara påverkas av mätarens design utan också av driftsförhållanden som temperatur, vibrationer och tryckfluktuationer. När driftstemperaturen avviker från referenstemperaturen på 20°C kan ytterligare temperaturinducerade fel uppstå - vanligtvis runt 0,04 % per grad Celsius. För applikationer som kräver högsta precision bör större urtavlor och mätare med högre noggrannhetsklass väljas. För allmänna övervaknings- och säkerhetsapplikationer där absolut precision är mindre kritisk, tillhandahåller standardmätare av klass 2.5 en kostnadseffektiv lösning. Att förstå dessa precisionsavvägningar hjälper ingenjörer att välja rätt mätare för varje specifik mätpunkt utan att över- eller underspecificera instrumentet.

11. Underhåll och inspektionsvägledning

Rutininspektion förlänger livslängden över alla tre mätartyper, även om specifika kontroller varierar något beroende på konstruktion. Membranmätare bör kontrolleras för tecken på beläggningsslitage eller ansamling av rester på processsidan, eftersom ackumulerade avlagringar gradvis kan minska membranets flexibilitet och bromsa mätarens svar på faktiska tryckförändringar. Mätare av rostfritt stål, särskilt vätskefyllda varianter, bör inspekteras med avseende på påfyllningsvätskenivån och höljets tätningsintegritet, eftersom en kompromitterad tätning kan tillåta förlust av påfyllningsvätska och utsätta rörelsen för fuktinträngning över tid. Kapselmätare garanterar periodisk nollpunktsverifiering, eftersom deras förstärkta avkänningsgeometri kan vara mer känslig för liten mekanisk drift än ett standardmembran eller ett Bourdon-rörelement som arbetar vid ett högre tryckområde.

1. Inspektera membranets yta för rester eller beläggningsslitage på en schemalagd basis.
2. Kontrollera vätskefyllda höljets tätningar och fyll på vätskenivån för mätare av rostfritt stål.
3. Verifiera nollpunktsavläsningen regelbundet, särskilt för kapselmätare i lågtrycksdrift.
4. Kontrollera att processanslutningsgängorna och monteringsutrustningen förblir korrekt åtdragna.
5. Kontrollera mätarens kalibrering med jämna mellanrum med en certifierad testmätare.

Att arbeta med en tillverkare som dokumenterar avkänningselementmaterial och specifikationer för höljeskonstruktion gör det lättare för underhållsteam att ställa in realistiska inspektionsintervall baserat på faktisk produktdesign snarare än allmänna antaganden. Xinguo Group Co., Ltd., genom sin tillverkningskapacitet, engagerar sig i forskning, utveckling och produktion av tryckinstrument tillsammans med temperatur-, nivå- och flödesinstrumentering, vilket stöder ett integrerat tillvägagångssätt där tryckavkännande element, höljesmaterial och kompletterande processkomponenter betraktas tillsammans som en del av ett komplett mätsystem.
