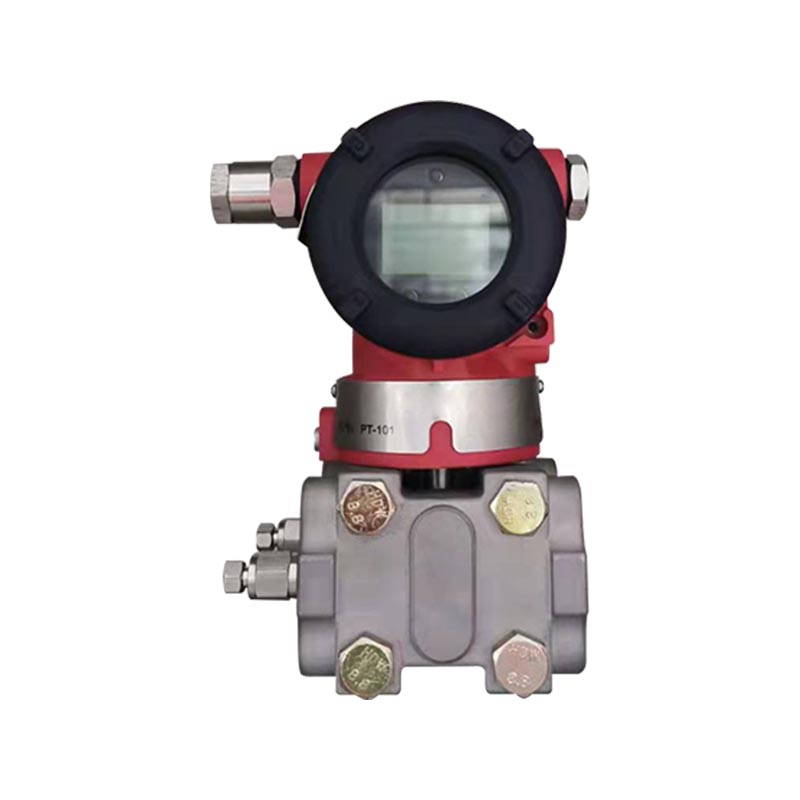

XG3051DP Differenstrycksgivare

Produktintroduktion:
XG3051DP tillhör den inhemskt producerade kapacitiva intelligenta differentialtryckssändaren i 3051-serien, som antar principen om kapacitiv avkänning för att omvandla tryckskillnaden för det uppmätta mediet till 4-20mA HART-standardsignal. Den kan användas för att mäta processparametrar som differenstryck, vätskenivå, flödeshastighet, vätskenivå i sluten behållare, tryckskillnad i rörledningen, etc. Den används ofta i DCS- och PLC-kontrollsystem.

Applikationsindustri:
1. Petrokemisk industri: vätskenivån i reaktionskärlet, flödeshastigheten i rörledningen, skillnaden i filtertrycket, vätskenivån i tanken, används ofta i explosionssäkra förhållanden.
2. Kraftindustri: övervakning av pann- och turbinsystem i kraftverk, ång- och vattenflöde, ugnsundertryck, behållarvätskenivå och filtertryckskillnad.
3. Vattenrening/miljöskydd: avlopps- och vattenreningsprocesser, tanknivå, rörledningsflöde, filtertryckskillnad.
4. Metallurgisk industri: Mätning av vätsketryckskillnad, medium vätskenivå och processrörledningsflöde i smältprocesser.
5. Pappersindustri: massavätskenivå, filtertryckskillnad, processflödesmätning.

Kontakta oss
PREV：XG3051LT Differenstryck vätskenivågivareNÄSTA：XG3051DP Fjärrsändare för differenstryck
FAQ Prestandaspecifikationer Funktionella specifikationer Installation Processanslutningsinstruktioner Elektriska anslutningar Modell- och specifikationskodtabell Fysiska specifikationer

F1: Vilka parametrar kan XG3051DP mäta?
S: Detta är en differenstrycksgivare som mäter differenstrycket i sin kärna. Genom differentialtryckkonvertering kan den mäta rörledningsflöde, vätskenivå i sluten behållare, tryckskillnad före och efter filter och ugnsundertryck. Det är inte möjligt att direkt mäta det absoluta trycket. Vid mätning av flöde kan HART-kvadratrotfunktionen aktiveras för att mata ut flödessignaler.

F2: Vad är orsaken till felaktig utsignal från sändaren och stor nolldrift?
S: Det finns läckor, blockeringar och vätskeansamlingar i rören med positivt och undertryck; ② Inställningsfel för intervallmigrering; ③ Plötsliga förändringar i omgivningens temperatur; ④ Membranet utsätts för övertryck. Prioritera att kontrollera impulsrören och kalibrera om nollpunkten och området med en HART-kontroller.

F3: Vilka är försiktighetsåtgärderna för XG3051DP tvåtrådsledningar?
S: Genom att använda ett DC24V tvåtrådssystem, utan att skilja mellan positiva och negativa signallinjer, överstiger den maximala kretsbelastningen inte 500 Ω; HART-kommunikation kräver en krets kopplad i serie med ett 250 Ω-motstånd; Följ strikt explosionssäkra specifikationer för ledningar i explosionssäkra situationer och säkerställ tillförlitlig jordning av höljet.

F4: Vilka driftsförhållanden kräver byte av icke 316L-membran?
S: Det testade mediet är ett mycket frätande medium (stark syra, stark alkali, hög kloridjonhalt), 316L kommer att korrodera, och det är nödvändigt att välja Hastelloy C-, Monel- eller Tantalfilmark; Livsmedels- och läkemedelshygieniska förhållanden kräver skräddarsydda hygieniska membranstrukturer.

Referensnoggrannhet för justering av intervallet
(Inklusive nollbaserad linjäritet, hysteres och repeterbarhet)±0,075 %
Om TD＞10 (TD = Maximum Span / Adjusted Span), är noggrannheten:±(0,0075 × TD)%
Noggrannheten för kvadratrotsutmatning är 1,5 gånger den linjära referensnoggrannheten ovan.

Effekt på omgivningstemperatur

Spännkod Total effekt från -20℃ ~ 65℃
A ±(0,45 × TD 0,25) % × Spännvidd
B ±(0,30 × TD 0,20) % × Spännvidd
C/D/E ±(0,20 × TD 0,10) % × Spännvidd
Spännkod Total effekt för -40 ℃ ~ -20 ℃ och 65 ℃ ~ 85 ℃
A ±(0,45 × TD 0,25) % × Spännvidd
B ±(0,30 × TD 0,20) % × Spännvidd
C/D/E ±(0,20 × TD 0,10) % × Spännvidd
Effekt utanför intervallet ±0,075 % × Spännvidd

Statisk tryckeffekt

Spännkod Effekt Kvantitet
A ±(0,15%URL 0,10%span) / 4MPa
B ±(0,10%URL 0,075%span) / 16MPa
C/D/E ±(0,05%URL 0,05%span) /16MPa

Övertryckseffekt

Spännkod Effekt Kvantitet
A ±0,2 % × Spännvidd / 4MPa
B ±0,2 % × Spännvidd / 16 MPa
C/D/E ±0,1 % × Spännvidd / 16 MPa

Långsiktig stabilitet

Spännkod Effekt Kvantitet
A ±0,5 % × Spännvidd/år
B ±0,2 % × Spännvidd/år
C/D/E ±0,1 % × Spännvidd/år

Strömförsörjningseffekt: ±0,001% /10V (12-42 V DC), försumbar.

Räckvidd och gränser
Spännkod Objekt kPa mbar
A Spännvidd 0,1 ~ 1 1 ~ 10
Räckvidd −1 ~ 1 −10 ~ 10
B Spännvidd 0,2 ~ 6 2 ~ 60
Räckvidd −6 ~ 6 −60 ~ 60
C Spännvidd 0,4 ~ 40 4 ~ 400
Räckvidd −40 ~ 40 −400 ~ 400
D Spännvidd 2,5 ~ 250 25 ~ 2500
Räckvidd −250 ~ 250 −2500 ~ 2500
E Spännvidd 20 ~ 2000 0,2 ~ 20 bar
Räckvidd −500 ~ 2000 −5 ~ 20 bar
Parameter Specifikation
Räckvidd Limits Justerbar fritt inom intervallets övre och nedre gränser. Det rekommenderas att välja intervallkoden med lägsta möjliga nedladdningsförhållande för att optimera prestandan.
Nollinställning Noll och intervall kan justeras till vilket värde som helst inom mätområdet, förutsatt att: Kalibrerat intervall ≥ Minsta intervall
Monteringsposition Effekt Ändringar av monteringsposition parallellt med membranet orsakar ingen nolldrift. Om positionen ändras med mer än 90° i förhållande till membranets yta uppstår en nollförskjutning inom <0,4 kPa (korrigeras genom nolljustering). Ingen spänneffekt.
Utgång 2-tråds, 4~20 mA DC, tillval HART digital kommunikation.
Linjär eller kvadratrotsutgång kan väljas.
Utgång signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Larmström Lågt larmläge (min): 3,7 mA
Höglarmläge (max): 21 mA
Inget larmläge (håll): håll den giltiga strömmen före fel
Standard: höglarmläge
Svarstid Dämpningskonstant för förstärkarenheten: 0,1 s; sensorns tidskonstant: 0,1~2 s (span & turndown beroende).
Ytterligare justerbar tidskonstant: 0,1~60 s.
Icke-linjär uteffekt (t.ex. kvadratrot) beror på funktionen och kan beräknas.
Uppvärmningstid < 15 s
Omgivningstemperatur −40 ~ 85 ℃
−20 ~ 65 ℃ (med LCD och O-ring av fluorgummi)
Lagring / Transport temperatur −50 ~ 85 ℃; −40 ~ 85 ℃ (med LCD-skärm)
Arbetstryck Nominellt arbetstryck: 16 MPa / 25 MPa / 40 MPa (tre klassificeringar)
Statiskt tryckgräns Från 3,5 kPa absolut tryck upp till märktryck. Provtrycket kan vara 1,5 gånger det nominella trycket, applicerat på båda sidor av transmittern samtidigt.
Enkelriktad överbelastningsgräns Enkelriktad överbelastning upp till märktryck
Elektromagnetisk kompatibilitet (EMC) Se bilaga Tabell över elektromagnetisk kompatibilitet på nästa sida

Strömförsörjning och belastningsförhållanden
Strömförsörjningsspänning 24 V, R ≤ (Us − 12 V) / Imax kΩ
(där Imax = 23 mA)
Maximal strömförsörjningsspänning 42 VDC
Minsta strömförsörjningsspänning 12 VDC; 15 VDC (med bakgrundsbelyst LCD)
Belastningsintervall för digital kommunikation 250 ~ 600 Ω

Elektrisk anslutning
M20×1,5 kabelgenomföring; Plint lämplig för ledare på 0,5 ~ 2,5 mm².

Processanslutning
Processanslutningsflänsens två ändytor är gängade med NPT 1/4 och M10 invändiga gängor.

Bearbeta anslutningsinstruktioner för ensidig vidarebefordran utan vidarebefordringsflänsar

1/2-NPT elliptisk fläns i rostfritt stål (kod 1) 100016 1. Tryckkammarfläns
2. O-ringstätning
3. NPT 1/2 elliptisk flänsanslutning
4. Bult
M20x1,5 T-kontakt i rostfritt stål (kod 2) 100007 1. Tryckkammarens fläns
2. M20×1,5 T-formad hangängad beslag
3. Bult
4. O-ring
5. M20×1,5 mutter
6. Tryckinföringsrör
Figur 5: Elektriskt anslutningsdiagram
100025

Obs: Snabbgränssnittsfunktionen motsvarar signalterminalen.

Differenstrycksgivare modellval XG3051DP-
Noggrannhet Utgång
1 B Grundfel ±0,05 % 4–20mA med HART-kommunikation
C Grundfel ±0,075 % 4–20mA med HART-kommunikation
D Grundfel ±0,1 % 4–20mA med HART-kommunikation
N 4–20mA analog utgång
2 2 0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)
5 0–2,5 kPa ~ 250 kPa (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)
6 0–30 kPa ~ 3 MPa (0-2 ~ 200 mH₂O) / (0-0,3 ~ 30 bar)
7 0–140 kPa ~ 14 MPa (0-3 ~ 300 mH2O) / (0-1,4 ~ 140 bar)
3 Membranmaterial Fyll på vätska
A 316L rostfritt stål Silikonolja
B 316L rostfritt stål Fluorerad olja
C Hastelloy C Silikonolja
D Hastelloy C Fluorerad olja
E Guldpläterat 316L rostfritt stål Silikonolja
F Guldpläterat 316L rostfritt stål Fluorerad olja
G FEP belagd 316L rostfritt stål Silikonolja
T Tantal Silikonolja
4 Nominellt arbetstryck
0 0,2 MPa (endast för område A)
7 7MPa (endast för Range A)
1 16 MPa
2 25 MPa
3 40 MPa
5 Processanslutning
N 1/4" NPT och M10 gängat hål Ingen avluftningsventil
B 1/4" NPT och M10 gängat hål Avluftningsventil monterad på baksidan av flänsen
U 1/4" NPT och M10 gängat hål Avluftningsventil monterad på ovansidan av flänsen
D 1/4" NPT och M10 gängat hål Avluftningsventil monterad på undersidan av flänsen
V 1/4" NPT och M10 gängat hål Vertikal monteringsfläns (med avluftningsventil)
6 Vått tätningsmaterial
N Nitrilbutadiengummi (NBR)
F Fluorelastomer (FKM)
P Polytetrafluoreten (PTFE)
7 Material för hölje
A Aluminium med polyuretanbeläggning (1/2-14NPT kabelingång)
B Aluminium med polyuretanbeläggning (M20*1,5 kabelingång)
C Rostfritt stål (1/2-14NPT kabelingång)
D Rostfritt stål (M20*1,5 kabelingång)
8 Specialfunktioner
N Inga
F Kvadratrotsutgång
P Åskskyddsfunktion
O Oljefri behandling (syreservice, oljefri påfyllningsvätska, FKM-tätning, < 6 MPa, <60℃)
9 Monteringsfäste
N Inga
1 Rörmonterad platt konsol (kolstål med spraybeläggning)
2 Böjt fäste för rörmontering (kolstål med spraybeläggning)
3 Rörmonterad platt fäste (rostfritt stål)
4 Rörfäste böjt fäste (rostfritt stål)
10 Processanslutning Accessories
N Inga
1 1/2" NPT invändig gänga oval fläns av rostfritt stål
2 M20×1,5 utvändig gänga rostfritt stål T-koppling
3 M20×1,5 utvändig gänga svetskontakt
11 Liquid Crystal Display
N Ingen display
2 LCD-skärm med bakgrundsbelysning (-30℃)
3 OLED-skärm (-40℃)
12 Explosionssäker behandling
N Inga
A Egensäker, NEPSI
D Flamsäker, NEPSI (exklusive flamsäker kabelgenomföring)
13 Ytterligare alternativ
D Flamsäker kabelgenomföringsanordning
E Ökad säkerhetskabelinföringsanordning
V Lågspänningsversion
T Åskskyddsmodul
P Oljefri avfettning
Q Med fabrikstestrapport
Objekt Beskrivning
Material
Mätkapsel Rostfritt stål 316L
Diafragma Rostfritt stål 316L, Hastelloy C
Processfläns Rostfritt stål 304
Muttrar och bultar Rostfritt stål (A4)
Fyll på vätska Silikonolja
Tätning/packning NBR (nitrilbutadiengummi), FKM (fluorgummi), PTFE (polytetrafluoretylen)
Sändarhus Aluminiumlegering, ytbelagd med epoxiharts
Huspackning NBR (Nitril Butadien Rubber)
Namnskylt Rostfritt stål 304
Vikt 3,3 kg (exklusive LCD, monteringsfäste, processanslutning)
Bostadsskyddsklass IP67

EMC bilagatabell (elektromagnetisk kompatibilitetsbilaga）
Nej. Testobjekt Grundläggande standard Testtillstånd Prestandanivå
1 Utstrålad störning (hölje) GB/T 9254-2008 Tabell 5 30MHz ~ 1000MHz Pass
2 Ledad störning (DC Power Port) GB/T 9254-2008 Tabell 1 0,15MHz ~ 30MHz Pass
3 Immunitet mot elektrostatisk urladdning (ESD). GB/T 17626.2-2006 4kV (kontakt) B
8kV (luft)
4 Immunitet för utstrålat RF-elektromagnetiskt fält GB/T 17626.3-2006 10V/m (80MHz ~ 1GHz) A
5 Effektfrekvens magnetfältsimmunitet GB/T 17626.8-2006 30A/m A
6 Elektrisk snabb övergående / burst immunitet GB/T 17626.4-2008 2kV (5/50 ns, 5kHz) B
7 Överspänningsimmunitet GB/T 17626.5-2008 1kV (linje till linje) B
2kV (linje till jord) (1,2 us/50 us)
8 Ledad störningsimmunitet, inducerad av RF-fält GB/T 17626.6-2008 3V (150kHz ~ 80MHz) A

Anmärkningar:
(1) Prestandanivå A: Under testet förblir prestandan normal inom gränserna för tekniska specifikationer.
(2) Prestandanivå B: Under testet kan funktionen eller prestandan tillfälligt försämras eller förloras, men den kan återställas automatiskt. Den faktiska driftstatusen, lagrade data och dess parametrar förblir oförändrade.

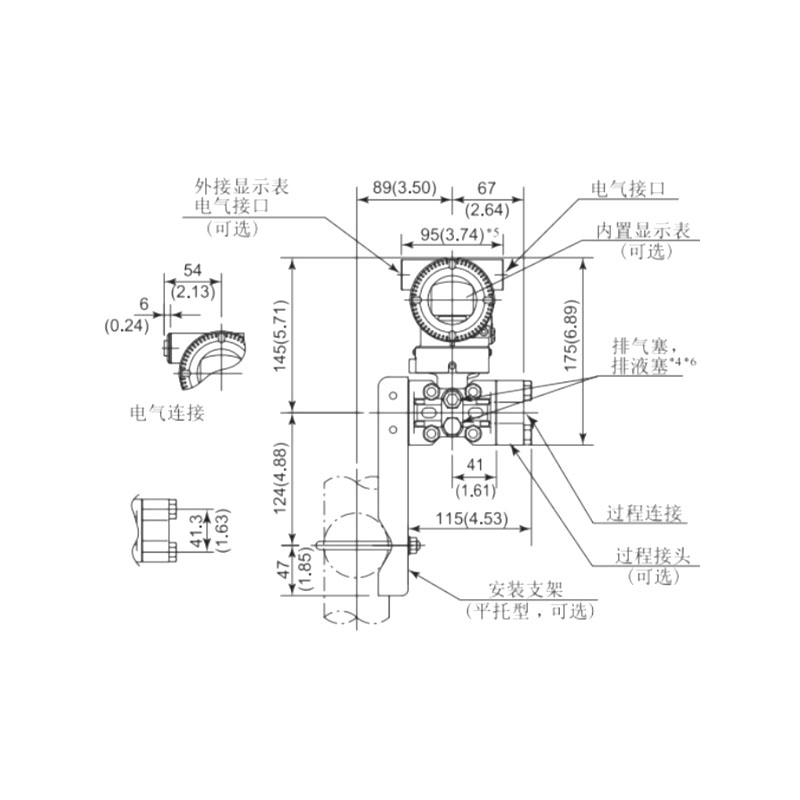

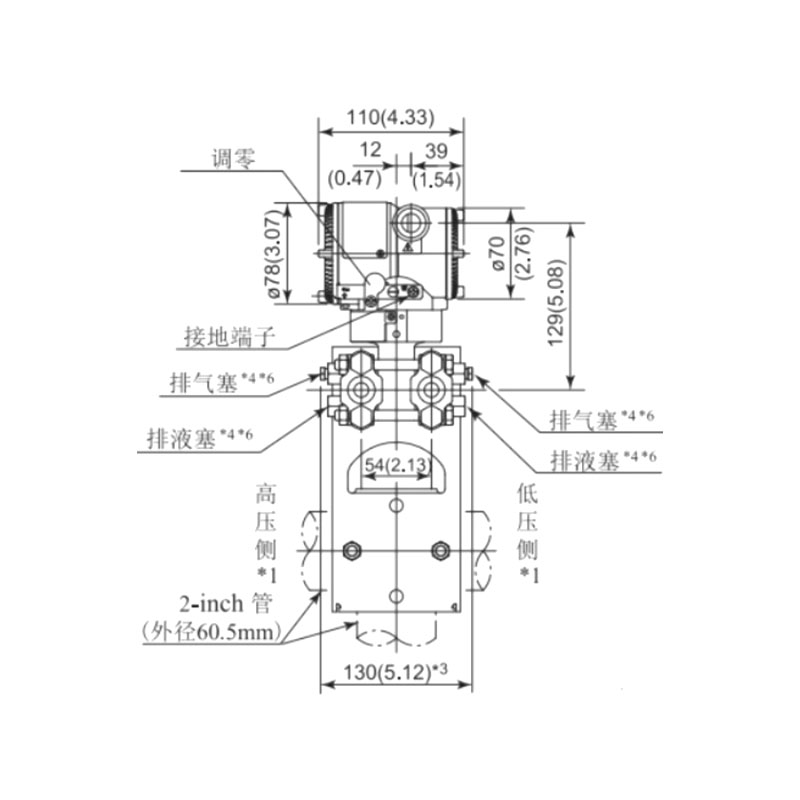

Horisontell röranslutning (framifrån) Horisontell röranslutning (sidovy)
100041 100032

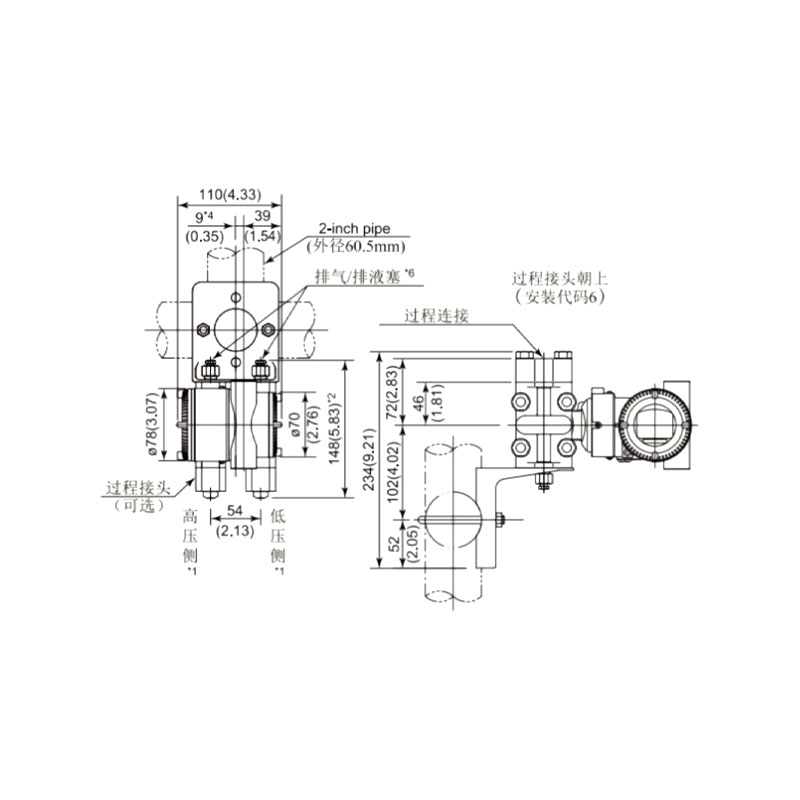

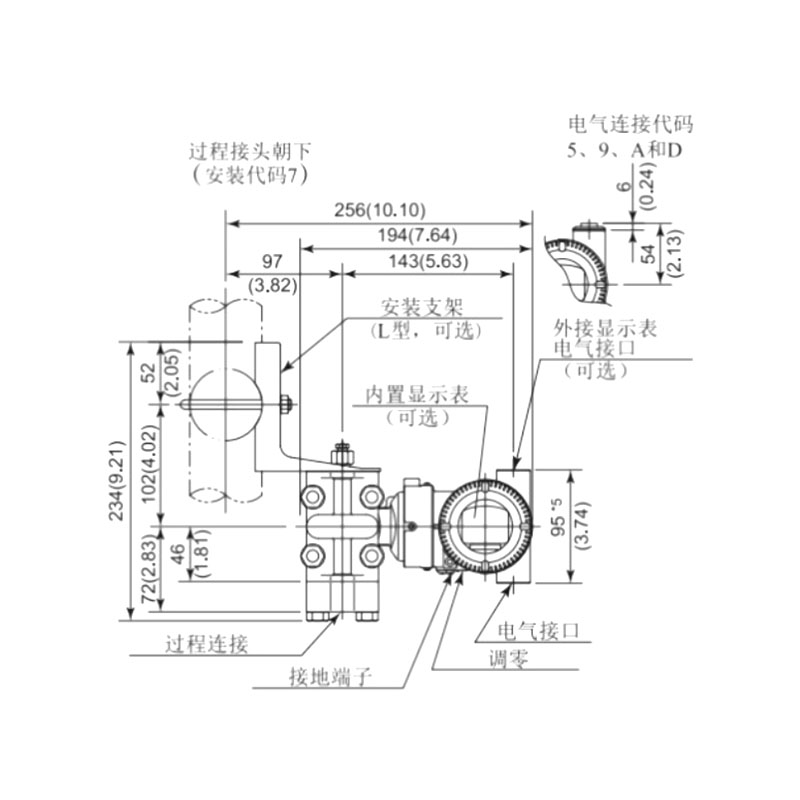

Vertikal montering (kontakten nedåt) Vertikal montering (kontakten vänd uppåt)
100023 100014
