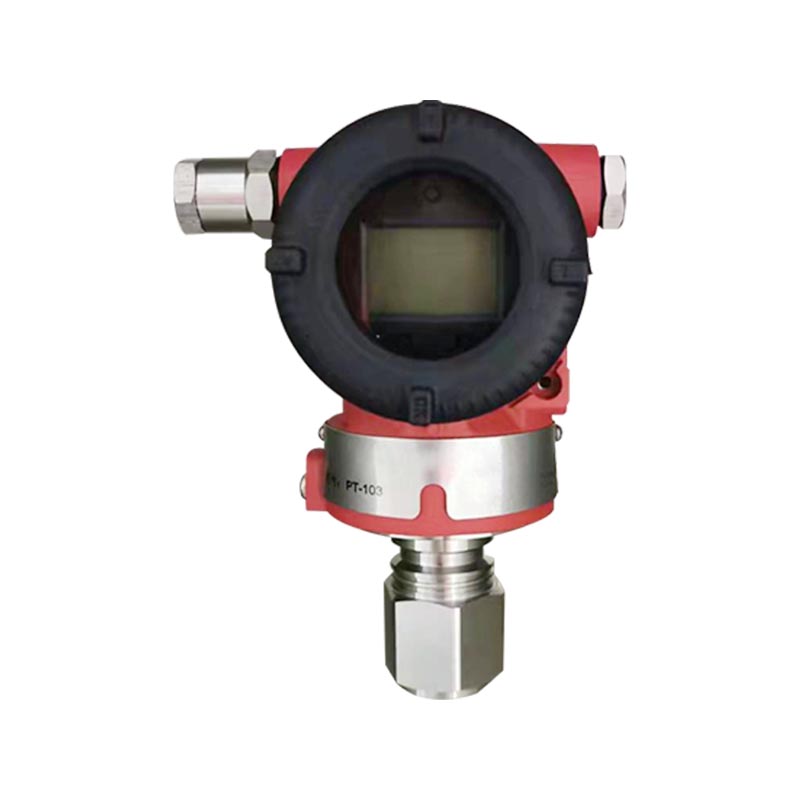

XG3051T Differenstryck/absolut tryckgivare

Produktintroduktion:
XG3051T är en intelligent direktansluten tryckgivare i serien 3051T, tillgänglig i två typer: övertryck och absolut tryck; Använder kapacitiv avkänning, 316L membran, 4-20mA HART-utgång, 24VDC strömförsörjning, noggrannhet 0,075-0,15% FS, valfri LCD, stöder lokal/manuell kalibrering, explosionssäkert skal, IP65-skydd, brett täckningsområde, stöttålighet för slagprocesser, direkt, långtidsbeständighet för rörledningar, inga behov av installerade rörledningar.

Huvudapplikationer:
Mät trycket av gaser, vätskor och ångor; Används i petrokemiska, kemiska, kraft-, metallurgi-, vattenbehandlings- och olje- och gasledningsnät; den absoluta trycktypen är lämplig för vakuum, negativt tryck, destillation och destillationsförhållanden; manometertrycket används för att övervaka trycket i vanliga rörledningar och tankområden och är anslutet till DCS/PLC-kontrollsystem.

Kontakta oss
PREV：XG3051T Fjärrsändare för differenstryck/absoluttryckNÄSTA：Ingen nästa artikel
FAQ Prestandaspecifikationer Funktionella specifikationer Installation Processanslutningsinstruktioner Fysiska specifikationer
F1: Hur skiljer man mellan XG3051T manometertryck och absoluttrycksmodeller, och kan de användas omväxlande?
S: Manometertrycket är baserat på det lokala atmosfärstrycket, och det absoluta trycket är baserat på absolut vakuum. Hårdvarubälgen är olika och kan inte bytas direkt; den absoluta trycktypen är att föredra för vakuumarbetsförhållanden, medan den övertryckstypen är att föredra för vanligt rörledningstryck.

Q2: Utsignalen är 4-20mA. Stöder den HART-protokollet?
S: XG3051T levereras som standard med 4-20mA HART, som kan justeras manuellt för parametrar, eller ett lokalt LCD-huvud kan väljas för att visa tryckvärden lokalt.

F3: Kan mediet komma i direkt kontakt med sändarmembranet, och vilket material är det i kontakt med?
S: Det direkta anslutningsstrukturmediet kommer i direkt kontakt med membranet, och standardmembranet är 316L rostfritt stål; Starka frätande medier kräver förhandsbekräftelse av driftförhållanden och val av speciella membranmaterial.

F4: Vilka är de vanliga orsakerna till sändarutgångsfel och numeriska hopp?
S: Kontrollera först om 24V-strömförsörjningen är normal och om det finns några lösa anslutningar i kablarna; För det andra, undersök påverkan och blockering av processmedia; Återställ och kalibrera med HART-kontrollern igen och kontrollera intervallinställningen för eventuella avvikelser.

F5: Vilka miljöer på plats och explosionssäkra nivåer är XG3051T lämplig för?
S: Skyddsnivå IP65, stöder explosionssäkert val; Lämplig för petrokemiska, kemiska, vattenbehandlings-, kraft- och andra applikationer på plats; Undvik höga temperaturer som överstiger intervallet och starka vibrationsmiljöer, och medeltemperaturen bör inte överstiga produktspecifikationens intervall.

Referensnoggrannhet för justeringsområde
(Inklusive nollbaserad linjäritet, hysteres och repeterbarhet)±0,075%Om TD＞10 (TD = Maximum Range / Adjusted Range), då:±(0,0075 × TD)%

Omgivningstemperatureffekt
Räckviddskod Total effekt vid -20℃ ~ 65℃
B/L ±(0,30×TD 0,20)%×Spännvidd
Andra ±(0,20×TD 0,10)%×Spännvidd
Räckviddskod Total effekt vid -40 ℃ ~ -20 ℃ och 65 ℃ ~ 85 ℃
B/L ±(0,30×TD 0,20)%×Spännvidd
Andra ±(0,20×TD 0,10)%×Spännvidd

Effekt över intervall
±0,075 % x Spännvidd

Långsiktig stabilitet

Räckviddskod Effekt (drift)
B/L ±0,2 %×Spännvidd / 1 år
Andra ±0,1 %×Spännvidd / 1 år


Effekt för strömförsörjning
±0,001%/10V (12~42V DC), försumbar

Räckvidd och mätområde (XG3051T-mättryck)
Räckviddskod Typ kPa bar
B Räckvidd 0,6~6 6~60 mbar
Spännvidd -6~6 -60~60 mbar
C Räckvidd 2~40 0,02~0,4
Spännvidd -40~40 -0,4~0,4
D Räckvidd 2,5~250 0,025~2,5
Spännvidd -100~250 -1~2,5
F Räckvidd 30~3000 0,3~30
Spännvidd -100~3000 -1~30
G Räckvidd 0,1~10 MPa 1~100
Spännvidd -0,1~10 MPa -1~100
H Räckvidd 0,21~21 MPa 2,1~210
Spännvidd -0,1~21 MPa -1~210
I Räckvidd 0,4~40 MPa 4~400
Spännvidd -0,1~40 MPa -1~400
J Räckvidd 0,6~60 MPa 6~600
Spännvidd -0,1~60 MPa -1~600


Räckvidd and Measureme nt-intervall (XG3051T- Absolut tryck）

Räckviddskod Typ kPa bar
L Räckvidd 2~40 0,02~0,4
Spännvidd 0~40 0~0,4
M Räckvidd 2,5~250 0,025~2,5
Spännvidd 0~250 0~2,5
O Räckvidd 30~3000 0,3~30
Spännvidd 0~3000 0~30
Objekt Beskrivning
Räckvidd Limits Kan justeras godtyckligt inom intervallets övre och nedre gränser. Det rekommenderas att välja intervallkoden med lägsta möjliga nedladdningsförhållande för att optimera prestandaegenskaperna.
Nollinställning Noll och intervall kan justeras till vilket värde som helst inom det mätområde som anges i tabellen, förutsatt att: Kalibrerat intervall ≥ Minsta intervall.
Effekt på monteringsläge Ändring av monteringsposition parallellt med membranets yta kommer inte att orsaka nolldrift. För monteringspositionsavvikelse över 90° i förhållande till membranets yta: Område C uppvisar nolldrift ＜0,25 kPa; andra områden uppvisar nolldrift ＜0,15kPa. All nollavvikelse kan korrigeras genom nollpunktsjustering. Ingen spänneffekt.
Utgång 2-tråds, 4-20mA DC. Tillval HART digital kommunikation. Linjär eller kvadratrotsutgång kan väljas.
Utgång signal limits: Imin=3.9 mA, Imax=20.5 mA
Larmström Lågt larm (minst): 3,7mA
Högt larm (max): 21mA
Inget larmläge (håll): Håll ett giltigt strömvärde före fel
Fabriksinställt larm: Högt larmläge
Svarstid Förstärkarens dämpningskonstant: 0,1s; Givarens tidskonstant: 0,1-1,6 s (beror på räckvidd och nedkopplingsförhållande). Ytterligare justerbar tidskonstant: 0,1-60s.
Uppvärmningstid ＜15s
Omgivningstemperatur −40~85°C
−20~65°C (med LCD och FKM tätningsring)
Lagring / Transport temperatur −50~85°C
−40~85°C (with LCD)
Tryckgränser Från vakuum upp till maximal räckvidd.


Överbelastningsgräns:

Räckvidd 6 kPa 40 kPa 250 kPa 3 MPa
Kod (B) (C/L) (D/M) (F/O)
Överbelastningsgräns 0,2 MPa 1 MPa 4 MPa 16 MPa
Räckvidd 10 MPa 21 MPa 40 MPa 60 MPa
Kod (H) (jag) (jag) (K)
Överbelastningsgräns 20 MPa 50 MPa 50 MPa 70 MPa


Elektromagnetisk kompatibilitet (EMC)
Se nästa sida, EMC Appendix'

Strömförsörjning och belastningsförhållanden
Strömförsörjningsspänningen är 24V,R ≤ (Us-12V)/Imax k
där Imax=23 mA
Max strömförsörjningsspänning: 42VDC
Belastningsintervall för digital kommunikation: 230~600Ω

Elektrisk anslutning
M20×1,5 kabelgenomföring; terminaler lämpliga för 0,5~2,5mm² ledare.

Processanslutning
Standard processanslutning: NPT 1/2 invändig gänga. Adaptrar tillgängliga för NPT 1/2, G1/2, M20×1,5 utvändig gänga och KF16 vakuumport.

Processanslutningsbeskrivning (kod 1)
Standardformat (kod 1)

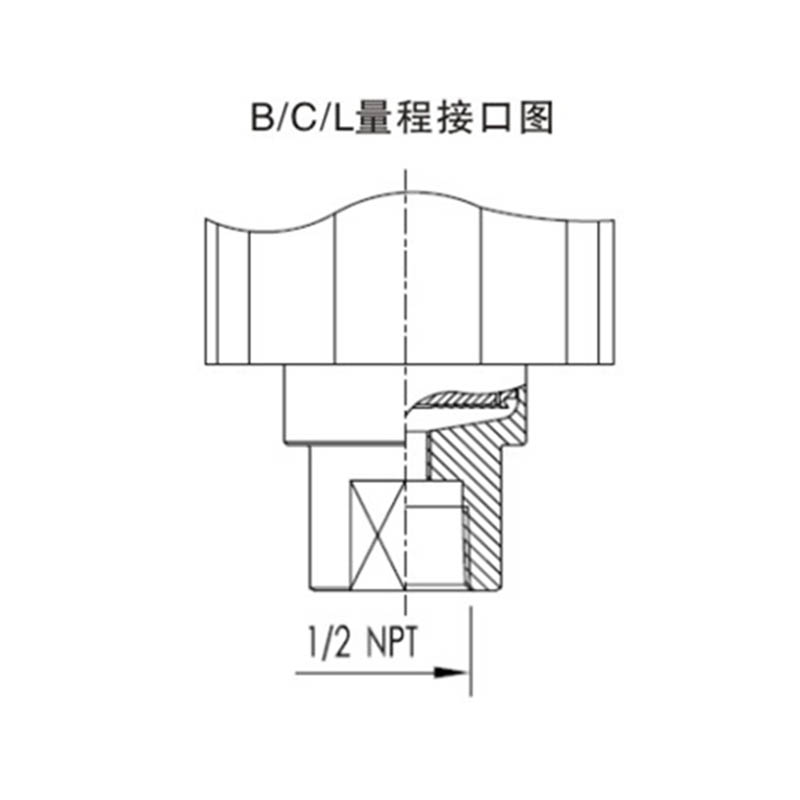

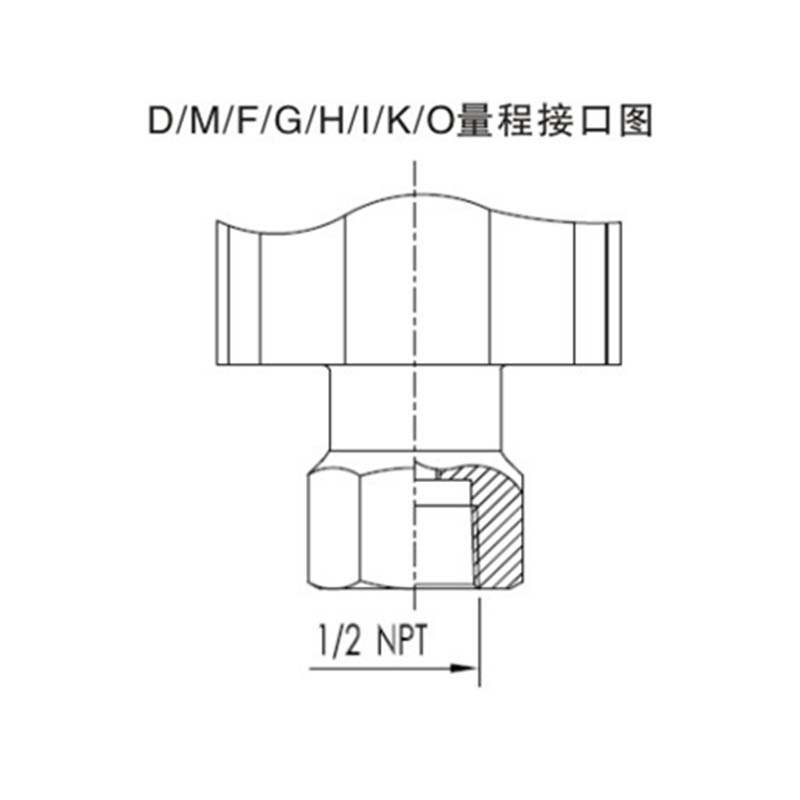

100064-Mjut 100054-1-6F2j
Form för derivatgränssnitt
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Modell- och specifikationskodtabell

Val av 3051T tryckgivare
1 G Mättryck
A Absolut tryck
2 Noggrannhet Utgång
U Grundfel ±0,04 % 4-20mA med HART-kommunikation
B Grundfel ±0,075 % 4-20mA med HART-kommunikation
A Grundfel ±0,05 % 4-20mA med HART-kommunikation
C Grundfel ±0,01 % 4-20mA med HART-kommunikation
N 4-20mA analog utgång
3 Mättryck
B 0-0,6 kPa ~ 6kPa / (0-60 ~ 600 mmH₂O) / (0-6 ~ 60 mbar)
C 0‑2kPa ~ 40kPa / (0‑200 ~ 4000 mmH₂O) / (0‑20 ~ 400mbar)
D 0-2,5 kPa ~ 250 kPa / (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)
F 0-30kPa ~ 3MPa / (0-3 ~ 300 mH₂O) / (0-0,3 ~ 30bar)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 bar)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 bar)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 bar)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 bar)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Endast absolut tryck
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Endast absolut tryck
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 bar). Endast absolut tryck
4 Membranmaterial / Fyllningsvätska
A 316L rostfritt stål/silikonolja
B 316L rostfritt stål / fluorerad olja
C Hastelloy C / silikonolja
D Hastelloy C / fluorerad olja
5 Processanslutning
1 1/2" NPT invändig gänga

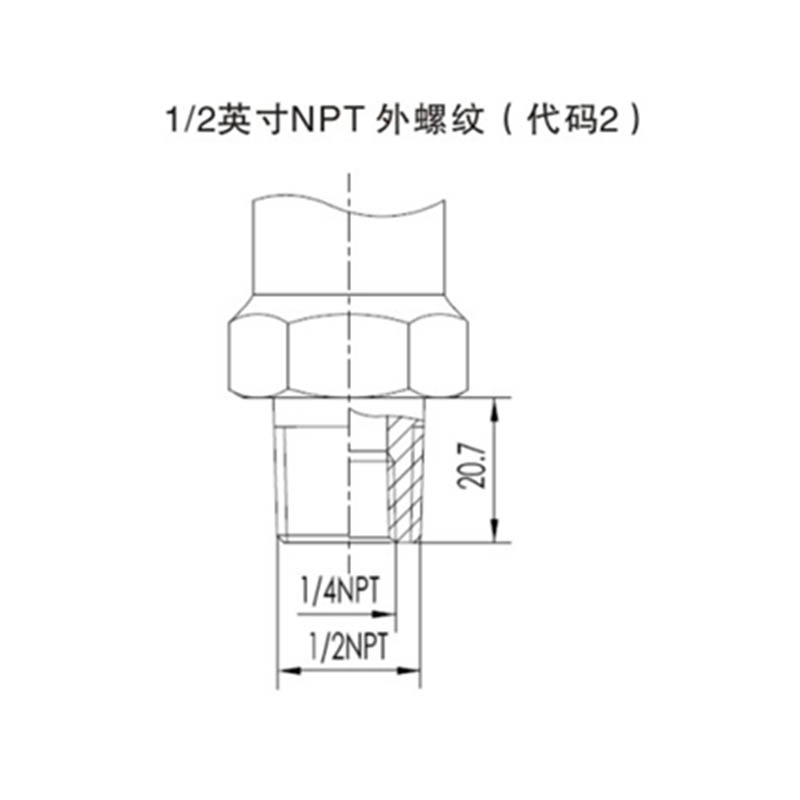

2 1/2" NPT utvändig gänga (med 1/4" NPT inuti)

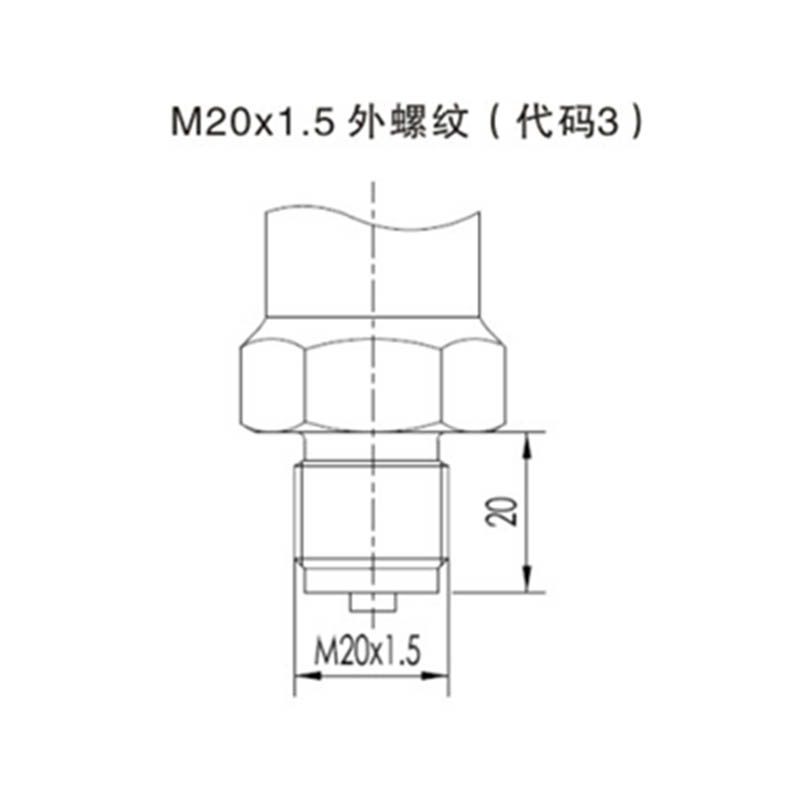

3 M20×1,5 utvändig gänga

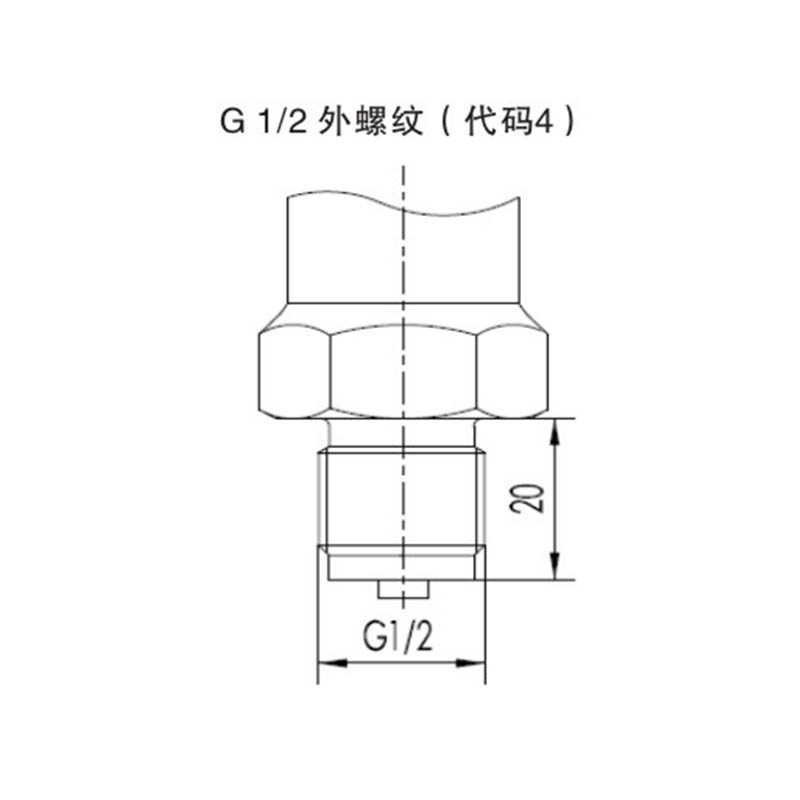

4 G1/2 utvändig gänga

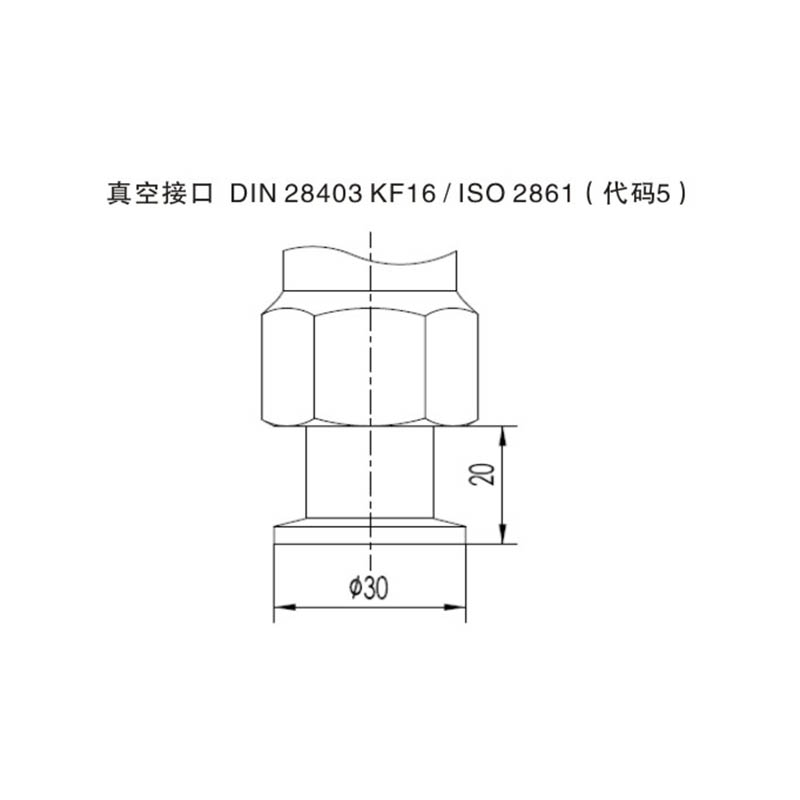

5 Vakuumanslutning DIN 28403 KF16 / ISO 2861

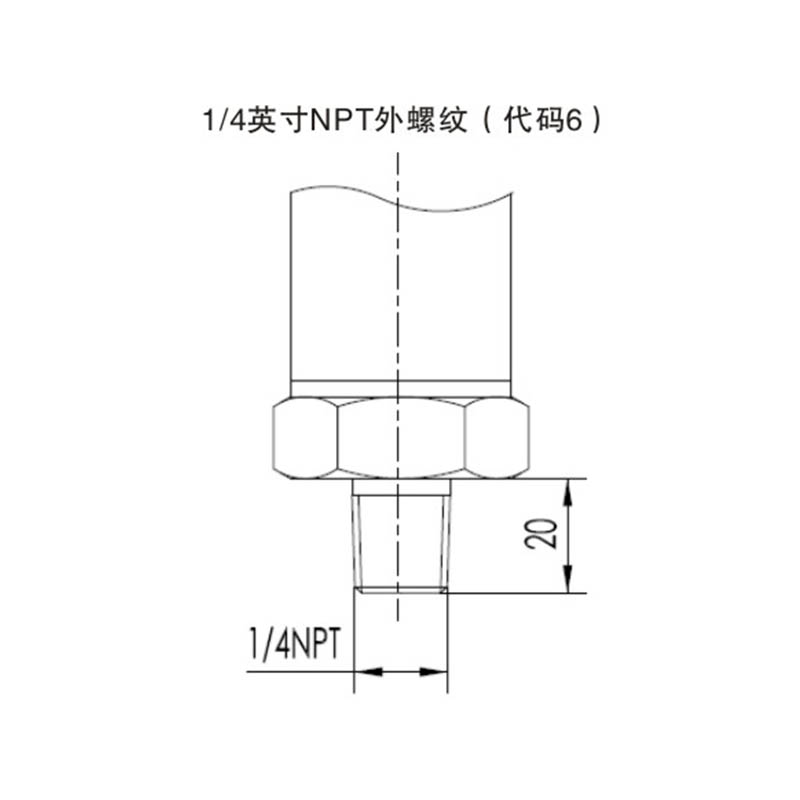

6 1/4" NPT utvändig gänga
6 Specialfunktion
N Inga
P Åskskydd
O Oljefri behandling (för syremätning: fluorerad oljefyllning, FKM tätningsring, <6 MPa, <60 °C)
7 Monteringsfäste
N Inga
1 Rostfritt stål
2 Galvaniserat kolstål
8 Display
N Ingen display
2 LCD med bakgrundsbelysning (−20 °C)
3 OLED-skärm (−40 °C)
9 Explosionssäker behandling
N Standardversion
A Egensäkerhetstyp, NEPSI
D Flamsäker typ, NEPSI (exklusive flamsäker kabelgenomföring)
10 Ytterligare alternativ
D Flamsäker kabelgenomföringsanordning
E Kabelinföringsanordning för ökad säkerhet
V Lågspänningsversion
S Helt hölje i rostfritt stål

Obs:
Anmärkning 1: Områdeskoder som motsvarar XG3051T-gränssnittet; intervallkoder som motsvarar XG3051T absoluttrycksversionen.
Anmärkning 2: Vakuumanslutningen DIN 28403 KF16 / ISO 2861 gäller endast för intervall inom 2,5 bar.

Objekt Beskrivning
Material Membran: 316L rostfritt stål, Hastelloy C
Processanslutning: 316L rostfritt stål
Påfyllningsvätska: Silikonolja
Sändarhus: Aluminiumlegering med epoxihartsbeläggning
Hustätningsring: Nitrilgummi (NBR)
Namnskylt: 304 rostfritt stål
Vikt 1,6 kg (utan LCD, monteringsfäste och processanslutning)
Kapslingsskyddsklassificering IP67


Schema för elektromagnetisk kompatibilitet

Nej. Testobjekt Grundläggande standard Testtillstånd Prestandanivå
1 Strålad emission (kapsling) GB/T 9254-2008 Tabell 5 30 MHz~1000 MHz Pass
2 Ledad emission (DC Power Port) GB/T 9254-2008 Tabell 1 0,15 MHz~30 MHz Pass
3 ESD-immunitet GB/T 17626.2-2006 4 kV (kontakt) / 8 kV (luft) B
4 RF-elektromagnetiskt fältimmunitet GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Effektfrekvens magnetfältsimmunitet GB/T 17626.8-2006 30 A/m A
6 Elektrisk snabb övergående / burst immunitet GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Överspänningsimmunitet GB/T 17626.5-2008 1 kV (linje-till-linje) / 2 kV (linje-till-jord) (1,2/50 µs) B
8 RF-fältinducerad ledningsstörningsimmunitet GB/T 17626.6-2008 3 V (150 kHz~80 MHz) A

Obs:
(1) Prestandanivå A: Normal prestanda bibehålls inom gränserna för tekniska specifikationer under testning.
(2) Prestandanivå B: Tillfällig försämring eller förlust av funktion/prestanda kan inträffa under testning, med självåterhämtning. Faktiska driftsförhållanden, minne och data förblir oförändrade.
