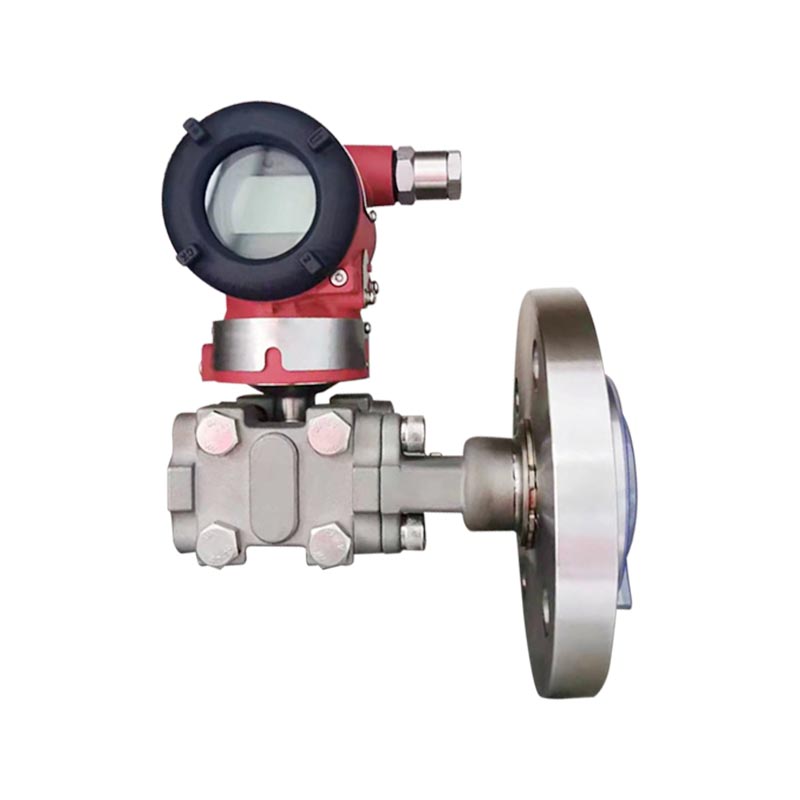

XG3051LT Differenstryck vätskenivågivare

Produktintroduktion:
XG3051LT är en 3051-seriens enkelfläns med fjärrdifferentialtrycksvätskenivågivare. Baserat på principen om kapacitiv avkänning kommer flänsisoleringsmembranet direkt i kontakt med det uppmätta mediet och omvandlar den statiska tryckskillnaden som genereras av vätskenivån till 4-20mA HART digital signalutgång. Det används specifikt för att lösa problemet med hög viskositet, enkel kristallisering, enkel sedimentering och stark korrosionsmedium vätskenivåmätning, vilket eliminerar behovet av tryckrör och undviker blockering av rörledningen.

Applikationsindustri:
1. Petrokemisk industri: mätning av vätskenivåer i reaktionskärl, lagringstankar, viskösa material, lättkristalliserbara medier och tvåfasgränssnitt.
2. Miljöskydd för vattenbehandling: övervakning av vätskenivåer i avloppstankar, kemikalielagringstankar, slamtankar och suspenderade fasta ämnen.
3. Läkemedelsindustrin: vätskenivåer i reaktionstankar, ingredienstankar, starkt frätande läkemedel och sanitetstanknivåer.
4. Mat och dryck: material med hög viskositet som såser och sirap kan förvaras i tankar med valfria sanitära flänsstrukturer.

FAQ Processanslutningsinstruktioner Ingång Utgång Svarstid Allmänna villkor Elektriska anslutningar Modell- och specifikationskodtabell

F1: Vad är skillnaden mellan XG3051LT och XG3051DP?
S: XG3051DP är en vanlig differentialtrycksgivare som kräver en extern tryckledning; XG3051LT är en vätskenivåtransmissionstyp med enkelfläns, utrustad med ett isoleringsflänsmembran och kräver inget tryckrör. Den är lämplig för att mäta vätskenivåer i trögflytande, kristallina och lätt igensatta medier, men inte lämplig för flödesmätning.

F2: Vad är orsaken till felaktig vätskenivåmätning och stora fluktuationer?
A: ① Flänsmembranet är täckt av materialansamling och skalning; ② Påfyllningssystemet för silikonolja utsätts för överhettning och undertryck, vilket leder till förångning av silikonolja; ③ Inställningsfel för intervallmigrering; ④ Tankmediets densitet har ändrats. Prioritera att kontrollera flänsmembranets arbetstillstånd och kalibrera sedan om nollpunkten och området.

F3: Hur väljer man plug-in membran och platt fläns?
S: Mediet är benäget att sätta sig och hänga på väggen. Välj ett insättbart membran för att undvika att membranet täcks av sediment på tankväggen; Mediet är rent och fritt från sediment och en platt fläns kan väljas.

F4: Vilket media kan inte användas direkt med 316L-film?
S: Under förhållanden med högkloridjonmedium, stark syra och alkali, och stark korrosion, kommer 316L att korrodera och kräver val av Hastelloy C-, Monel- eller tantalfilmark; Arbetsförhållanden vid höga temperaturer kräver bekräftelse av påfyllningsvätskans temperaturmotståndsnivå.

Anslutningsanvisningar för lågtryckssidans process

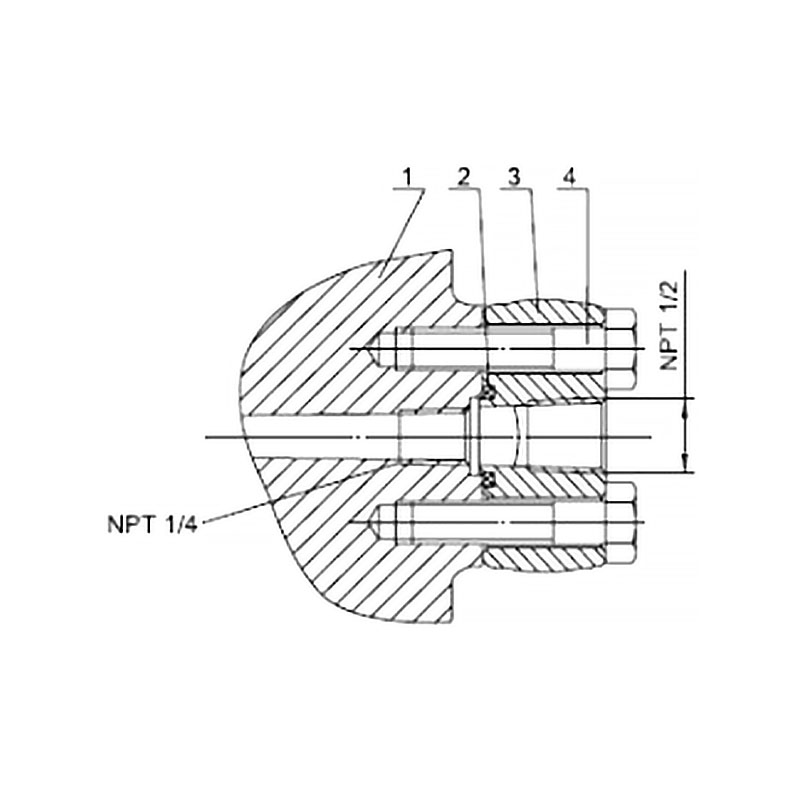

1/2-NPT elliptisk fläns i rostfritt stål (kod 1) 100016 1. Tryckkammarfläns
2. O-ringstätning
3. NPT 1/2 elliptisk flänsanslutning
4. Bult

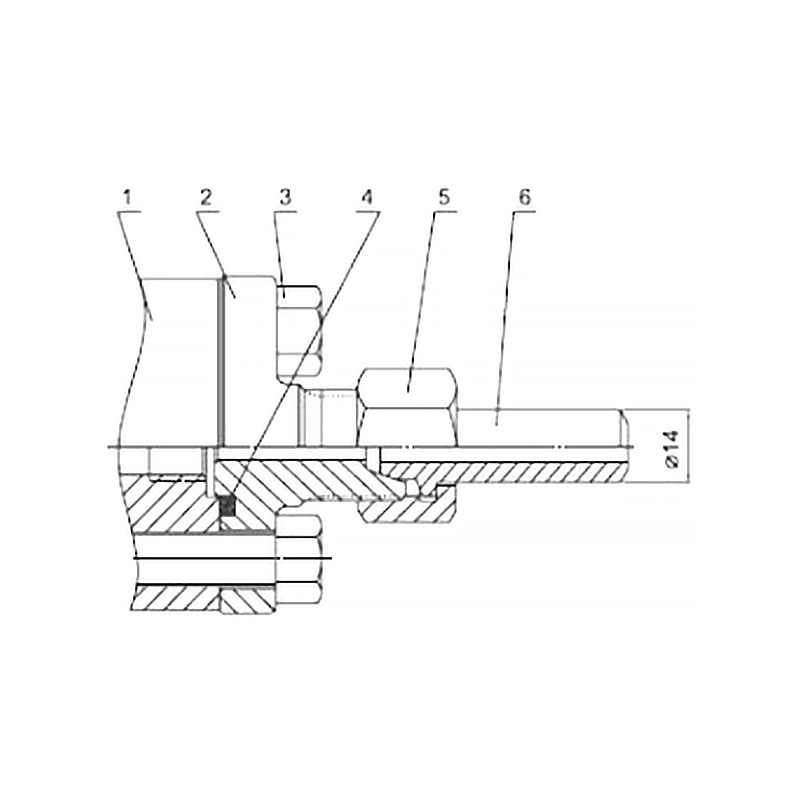

M20x1,5 T-kontakt i rostfritt stål (kod 2) 100007 1. Tryckkammarens fläns
2. M20×1,5 T-formad hangängad beslag
3. Bult
4. O-ring
5. M20×1,5 mutter
6. Tryckinföringsrör

Mätparametrar: Differentialtryck, vätskenivå

Mätområde
Nedre gräns Från -100 % URL (kontinuerligt justerbar)
Övre gräns Upp till 100 % URL (kontinuerligt justerbar)
Tabell 1 — Förhållandet mellan intervallkod och intervall
Räckviddskod Minsta räckvidd Maximalt räckvidd Märktryck (max)
B 1 kPa 6 kPa Märktryck för nivåflänsen
C 4 kPa 40 kPa
D 25 kPa 250 kPa
E 200 kPa 2 MPa
Tabell 2 Märktryck för nivåflänsen
Nivåflänstyp Nominell diameter Minsta räckvidd
Enkel fjärrtätning Dubbel fjärrtätning
Platt typ DN 50/2" 10 kPa 10 kPa
Platt typ DN 80/3" 6 kPa 1 kPa
Platt typ DN 4" 6 kPa 1 kPa
Insatt typ DN 50/2" 16 kPa 16 kPa
Insatt typ DN 80/2" 6 kPa 1 kPa
Insatt typ DN 4" 6 kPa 1 kPa

Minsta spännvidd för differenstrycknivågivaren ska vara det största värdet av minimispann i tabell 1 och tabell 2. Det justerade spännvidden ska inte vara mindre än detta minsta spännvidd.
Nivågivarens maximala spännvidd ska vara det mindre värdet mellan sändarkroppens maximala spännvidd och nivåflänsens märktryck.

Utsignal
2-tråds, 4–20 mA DC HART-utgång, digital kommunikation; HART-protokollet överlagras på 4–20 mA DC-signalen.
Utsignalgränser: Imin = 3,9 mA, Imax = 20,5 mA

Larmström (konfigurerbart läge)
Lågt larmläge (minimum) 3,7 mA
Högt larmläge (max) 21 mA
Inget larmläge (håll) Behåller det giltiga strömvärdet före ett fel
Standardinställning av larmström Högt larmläge


Dämpningskonstanten för förstärkarkomponenten är 0,1 s. Tidskonstanten för sensorn och nivåflänsen sträcker sig från 0,2 till 2 s, beroende på sensorns spännvidd, neddragningsförhållande, kapillärrörets längd och påfyllningsvätskans viskositet.
Ytterligare justerbar tidskonstant: 0,1 ~ 60 s.

Nivåflänsgivaren kan monteras direkt i valfri position.
Det optimala installationsvillkoret är att hålla processflänsens axel vertikal. Varje positionsavvikelse kommer att orsaka en korrigerbar nollförskjutning. Elektronikhuset kan vridas upp till 360° och ställskruvar kan fästa det i valfritt läge.

Miljöförhållanden

Omgivningstemperatur
Minimum Beror på påfyllningsvätska
Max 85°C
Med lokal display och FKM-sigill −20 ~ 65 °C
Lagrings-/transporttemperatur
Minimum Beror på påfyllningsvätska
Max 85°C
Relativ luftfuktighet 0 ~ 100 %
Stötmotstånd
Acceleration 50 g
Varaktighet 11 ms
Vibrationsmotstånd 2 g upp till 500 Hz
EMC (elektromagnetisk kompatibilitet) Se Tabell 3 "EMC Appendix"

Processmediumgräns temperaturgräns
Medeltemperatur: -30~180°C

Medeltemperaturgräns −30 ~ 180 °C
Sändarens kroppstryckgränser Från 3,5 kPa absolut tryck upp till märktryck. Övertrycksskyddet kan nå 1,5 gånger det nominella trycket, applicerat på båda sidor av transmittern samtidigt.
Nivåflänsmärkt tryck
ANSI standard 150 psi ~ 600 psi
DIN Standard PN 1,6 MPa ~ PN 10 MPa
Enkelsidig överbelastningsgräns Lågtryckssida: märktryck för sändarkroppen; Högtryckssida: märktryck på nivåflänsen. Korrigerbar nolldrift kan förekomma.
Vikt DN 50/2": ca 7 ~ 10 kg
DN 80/3": ca. 8 ~ 11 kg
DN 4": ca 9 ~ 12 kg
Explosionsskydd
NEPSI Flamsäkert godkännande Ex dⅡC T6
NEPSI egensäkert godkännande Ex iaⅡC T4
Tillåten driftstemperatur −40 °C ~ 65 °C

Strömförsörjning och belastningsförhållanden
Matningsspänning 24 V
Ladda formel R ≤ (Us − 12 V)/Imax kΩ där Imax = 23 mA
Max. Matningsspänning 42 VDC
Min. Matningsspänning 12 VDC; 15 VDC (för bakgrundsbelyst LCD-skärm)
Belastningsintervall för digital kommunikation 230 ~ 600 Ω
Material
Mätkapsel 316L rostfritt stål
Diafragma 316L rostfritt stål, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Processfläns 304 rostfritt stål
Fyll på vätska Silikonolja, Vegetabilisk olja
Packning Nitrilgummi (NBR), Fluorelastomer (FKM), PTFE
Sändarhus Aluminiumlegering med epoxibeläggning på ytan
Hus tätning Nitrilgummi (NBR)
Namnskylt 304 rostfritt stål
Elektrisk anslutning M20×1,5 kabelgenomföring. Anslutningar lämpliga för ledare på 0,5 ~ 2,5 mm²
Processanslutning Transmitterns lågtryckssida: UNF 7/16" invändig gänga. Nivåfläns på högtryckssidan överensstämmer med ANSI- eller DIN-standarder. Direktmontage tillgänglig, se måttritning.
Kapslingsskyddsklassificering IP67

Tabell 3 EMC-bilaga
Nej. Testobjekt Grundläggande standard Testtillstånd Prestandanivå
1 Strålad emission (kapsling) GB/T 9254-2008 Tabell 5 30 MHz ~ 1000 MHz Pass
2 Ledad emission (DC Power Port) GB/T 9254-2008 Tabell 1 0,15 MHz ~ 30 MHz Pass
3 Immunitet mot elektrostatisk urladdning (ESD). GB/T 17626.2-2006 4 kV (kontakt) 8 kV (luft) B
4 Immunitet för utstrålat RF-elektromagnetiskt fält GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Effektfrekvens magnetfältsimmunitet GB/T 17626.8-2006 30 A/m A
6 Elektrisk snabb övergående / burst immunitet GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Överspänningsimmunitet GB/T 17626.5-2008 1 kV (Line-to-Line)2 kV (Line-to-Earth) (1,2 us/50 us) B
8 Ledad störningsimmunitet inducerad av RF-fält GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Anmärkningar:
(1) Prestandanivå A: Under testning förblir prestandan normal inom gränserna för tekniska specifikationer.
(2) Prestandanivå B: Under testning kan funktion eller prestanda tillfälligt försämras eller förloras, men den kan återställas automatiskt. Den faktiska driftstatusen, lagrade och andra data förblir oförändrade.

Mått

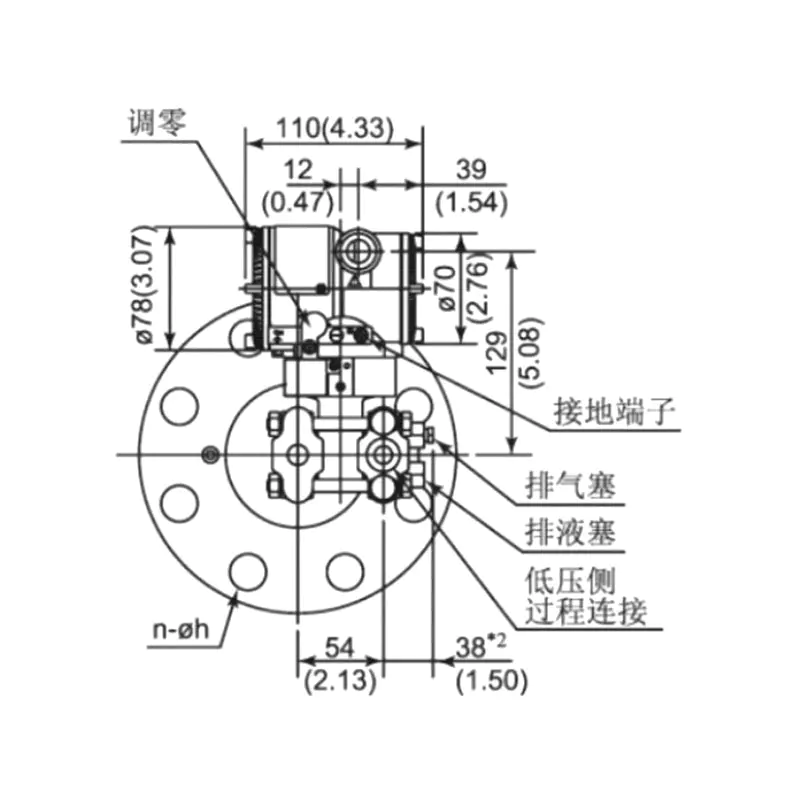

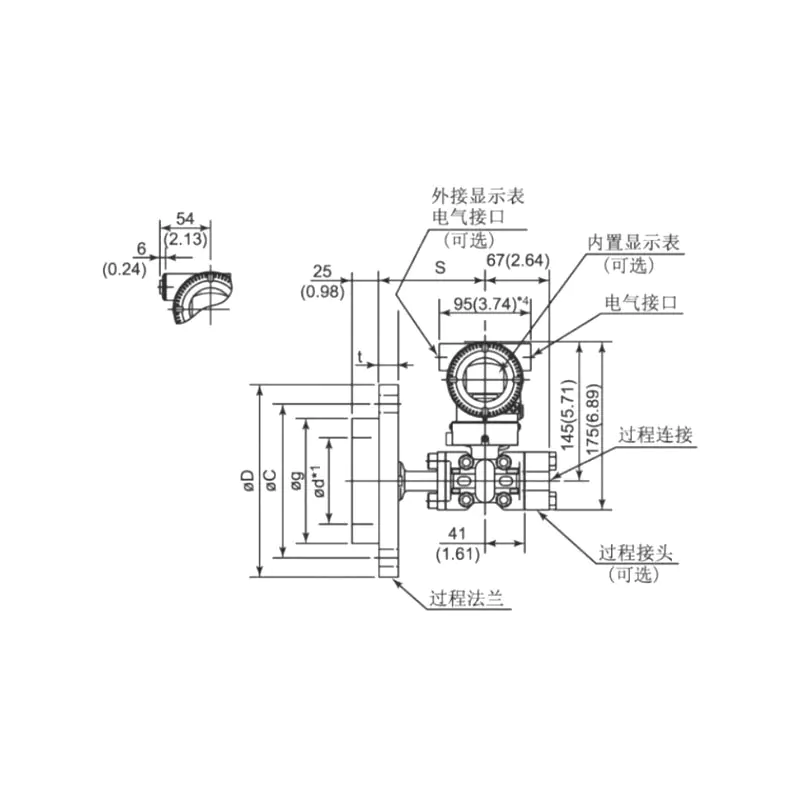

Platt fläns Platt fläns
100011 100002

Tabell 4 Nivåfläns Måttritning
Nominell diameter Nominellt tryck ΦD ΦC Φd1*1 (Infogningstyp) Φg t Bultar
Antal Tråd
DN 50 (Tätningsyta DIN 2526 Typ E) (fläns DIN 2501) PN1,6/4MPa 165 125 48.3 102 20 4 M16
PN 6,4 MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80 (Tätningsyta DIN 2526 Typ E)(fläns DIN 2501) PN1,6/4MPa 200 160 76 138 24 8 M16
PN 6,4 MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2" (ANSI B 16.5 RF-typ) 150psi 152.4 120.6 48.3 92.1 17.4 4 M18
300psi 165.1 127 48.3 92.1 20.6 8 M18
600psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (ANSI B 16.5 RF-typ) 150psi 190.5 152.4 76 127 22.2 4 M16
300psi 209.5 168.3 76 127 27 8 M20
600psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (ANSI B 16.5 RF-typ) 150psi 229 191 89 157 30 8 M18
300psi 255 200 89 157 32 8 M18

Obs: Användare kan valfritt installera bultar och muttrar.

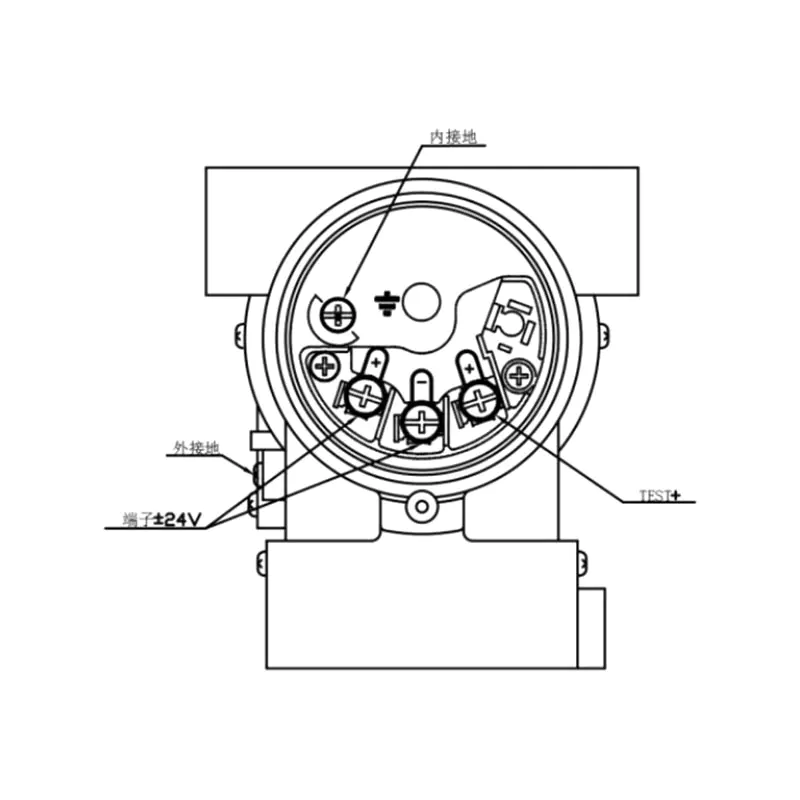

Figur 5: Elektriskt anslutningsdiagram
100025

Obs: Snabbgränssnittsfunktionen motsvarar signalterminalen.

XG3051 Differenstrycknivå Transmitter Fläns Valkod
1 Vätskeförseglad enhet
LT Nivåfläns, inget kapillärrör, ⊕ sida
2 Räckvidd
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60mbar)
4 0–400 Pa ~ 40 kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400 mbar)
5 0–2,5 kPa ~ 250 kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)
6 0–30 kPa ~ 3 MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30 bar)
7 0–140 kPa ~ 14 MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140 bar)
3 Processanslutning Nominell diameter Typ av tätning Membran/tätningsmaterial
A DN50 DIN 2501 DIN2501 Typ E DN2526 316L rostfritt stål
B DN50 DIN 2501 DIN2502 Typ E DN2526 Hastelloy C
C DN50 DIN 2501 DIN2503 Typ E DN2526 Tantal
H DN80 DIN 2501 DIN2504 Typ E DN2526 316L rostfritt stål
I DN80 DIN 2501 DIN2505 Typ E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Typ E DN2526 Tantal
D DN2" ANSI B 16.5 ANSI B 16.5 RF Typ ANSI B 16.5 316L rostfritt stål
E DN2" ANSI B 16.5 ANSI B 16.6 RF Typ ANSI B 16.5 Hastelloy C
F DN2" ANSI B 16.5 ANSI B 16.7 RF Typ ANSI B 16.5 Tantal
K DN3" ANSI B 16.5 ANSI B 16.8 RF Typ ANSI B 16.5 316L rostfritt stål
L DN3" ANSI B 16.5 ANSI B 16.9 RF Typ ANSI B 16.5 Hastelloy C
M DN3" ANSI B 16.5 ANSI B 16.10 RF Typ ANSI B 16.5 Tantal
N DN4" ANSI B 16.5 ANSI B 16.11 RF Typ ANSI B 16.5 316L rostfritt stål
O DN4" ANSI B 16.5 ANSI B 16.12 RF Typ ANSI B 16.5 Hastelloy C
P DN4" ANSI B 16.5 ANSI B 16.13 RF Typ ANSI B 16.5 Tantal
Z Specialanpassning
4 Märktryck/tryckklass Flänstryck Standard
1 PN 1MPa/4MPa DIN 2501
2 PN 6,4 MPa DIN 2501
3 PN 10MPa DIN 2501
6 150psi ANSI B 16.5
7 300psi ANSI B 16.5
8 600psi ANSI B 16.5 (exklusive DN4" ANSI B 16.5)
5 Anslutningstyp
F Platt typ
H Insatstyp, 316L rostfritt stål Instickslängd 50mm
I Insatstyp, 316L rostfritt stål Instickslängd 100mm
G Insatstyp, 316L rostfritt stål Instickslängd 150mm
L Insatstyp, Hastelloy C Instickslängd 50mm
M Insatstyp, Hastelloy C Instickslängd 100mm
N Insatstyp, Hastelloy C Instickslängd 150mm
Z Specialanpassning
6 Påfyllningsvätska Temperaturområde
W Lågtemperatur silikonolja −65 ~ 145°C
S Omgivningstemperatur silikonolja −30 ~ 200°C
H Högtemperatur silikonolja −10 ~ 350°C
U Ultrahög temperatur silikonolja 0 ~ 415°C
V Vegetabilisk olja 0 ~ 250°C
F Fluorerad olja −30 ~ 260°C
7 Vått flänsmembrans konfiguration
N Inga
1 316L belagd med FEP (Fluorinated Ethylene Propylene), Temp ≤180°C
2 316L belagd med PFA (Perfluoroalkoxi), Temp ≤260°C
3 Membran laminerat med PTFE-film (polytetrafluoretylenfilm) [2], Temp ≤200°C (ej tillämpligt för insatstyp)
4 316L belagd med FEP (Fluorinated Ethylene Propylene), Temp ≤180°C (Insert type only)
5 316L belagd med PFA (Perfluoroalkoxi), Temp ≤260°C (Insert type only)
6 Guldpläterad 316L
7 Rubinpläterad 316L
8 Antivakuumbehandling
