Keramiska termoelementskyddsrör: Urvalsguide för industriella köpare

En värmebehandlingslinje som bytte sina skyddsrör var sjätte vecka hade inga termoelementproblem. Den hade ett keramiskt problem. Elementen togs ur bruk rena och obrutna, ändå hade rören spruckit, spruckit eller böjt sig, och driften som följde tillhörde röret, inte sensorn.

Keramiska termoelementskyddsrör sitter mellan en fungerande sensor och allt en process kan kasta på den: strålningsvärme över 1 300 °C, uppkolande gas, svavelhaltig rökgas, smält metallstänk, vibrationer och obeveklig termisk cykling. De är förbrukningsvaror, ofta den billigaste varan i mätslingan, men de avgör om den slingan överlever en kampanj eller ett kvartal.

Den korta versionen före detaljen: anpassa den keramiska kvaliteten till topptemperaturen och atmosfärens kemi, dimensionera hålet så att elementet fortfarande kan dras ut efter ett års drift, och köp från en tillverkare som kan dokumentera materialet snarare än en handlare som bara kan ange en dimension. Gänga, fläns, väggtjocklek och leveranstid följer alla av dessa tre beslut.

Vad keramiska termoelementskyddsrör faktiskt gör under drift

Ett rent termoelement eller RTD-element är en ömtålig sak. Ett mineralisolerat hölje kan bara vara 3 mm till 8 mm tvärs över, och trådarna inuti är tunnare än ett människohår. Utan ett rör runt det måste elementet överleva stötar från fallande råmaterial, erosion från flygaska, kemiskt angrepp från processgas och elektrisk kontakt med jordat metallarbete. Vilken som helst av dessa kommer att avsluta mätningen.

Röret löser fyra problem på en gång. Det tar det mekaniska straffet. Det isolerar elementet från frätande eller ledande media. Den tillhandahåller den isolerande vägen som hindrar mätkretsen från att jorda mot kärlväggen. Och den ställer in nedsänkningsdjupet, vilket är det som faktiskt avgör om sensorn läser processen eller bara läser ugnsväggen.

Det finns en kostnad för allt detta skydd. Varje millimeter keramisk vägg tillför termisk massa och termiskt motstånd mellan den heta kopplingen och processen. Ett tunt sluten rör i god kontakt med mediet svarar på tiotals sekunder; ett tungt, tjockväggigt rör i en gasström med låg hastighet kan släpa med flera minuter. På en kontrollslinga som jagar en snabb exoterm är den eftersläpningen inte en detalj, det är ett inställningsproblem. Köpare som klagar på att en ny sensor "läser långsamt" beskriver ofta röret de angav, inte elementet de köpte.

Elektriskt beteende förändras också med temperaturen. Aluminiumoxid och de flesta oxidkeramer isolerar extremt bra när det är kallt, men deras resistivitet sjunker när temperaturen stiger. I mycket varm drift kan isolationsmotståndet sjunka till en nivå som stör känsliga sändare, vilket är en anledning till att högtemperaturinstallationer ibland går över till icke-oxiderad keramik eller accepterar en kortare utbytescykel.

Skyddsröret är en slitdel som ställer in både noggrannheten och livslängden för hela mätslingan, så den förtjänar samma tekniska uppmärksamhet som själva sensorn.

Keramiska kvaliteter bakom de flesta skyddsrör

De flesta offerter för keramiska termoelementskyddsrör kommer tillbaka med ett av fem eller sex materialnamn, och skillnaden mellan dem är inte kosmetisk. Aluminiumoxid, mullit, kiselkarbid, kiselnitrid, zirkoniumoxid och smält kiseldioxid har var och en ett intervall där de presterar bra och ett intervall där de misslyckas tidigt.

Aluminiumoxid och Mullite

Tät 99 % aluminiumoxid är standard för ren service vid hög temperatur. Den håller formen till cirka 1 600 °C i luft, isolerar bra, står emot många oxiderande atmosfärer och finns tillgänglig i standardhål och längder. Dess svaghet är termisk chock: värm den för snabbt eller släck den med kondensat så spricker den. Mullit- och korund-mullitrör byter ut lite av den högsta temperaturen för märkbart bättre cykeltolerans, vilket är anledningen till att de är vanliga i ugnar och värmebehandlingsapplikationer där dörren öppnas och stängs hela dagen.

Kiselkarbid och kiselnitrid

Kiselkarbid ger hög värmeledningsförmåga och utmärkt värmechockbeständighet, så den överlever snabb cykling och kraftig erosion. Det är en stark kandidat för nedsänkning i smälta icke-järnmetaller, även om det behöver vård under starkt oxiderande förhållanden i toppen av sitt sortiment och det kan angripas av vissa slagg. Kiselnitrid ger liknande stöttålighet med god hållfasthet och väljs ofta för aluminium och andra gjutsmältor där oxidkeramer vätas och löses upp.

Zirkoniumoxid och Fused Silica

Zirkoniumoxid tål de högsta temperaturerna i gruppen och är kemiskt envis i många smältor, men den är tyngre, dyrare och jämförelsevis känslig för snabb kylning. Smält kiseldioxid sitter i andra änden: måttligt temperaturtak, enastående motståndskraft mot härdning. Om en process cyklar våldsamt under cirka 1 100 °C, kan ett rör av smält kiseldioxid vara längre än ett premium aluminiumoxidrör med stor marginal.

Betygsvalet bör styras av felläget du faktiskt har sett, inte av det högsta temperaturtalet på ett datablad.

Temperaturgränser: Läsa datablad för ett keramiskt termoelementskyddsrör

Temperatursiffran på ett datablad för keramiska rör beskriver vanligtvis en specifik situation: kontinuerlig drift i ren luft, utan termisk cykling, ingen kontaminering och blygsam mekanisk belastning. Få verkliga processer matchar den beskrivningen. Tabellen nedan visar hur de vanliga kvaliteterna jämförs på den renluftsbasis, vilket är en förnuftig utgångspunkt innan processförhållandena tillämpas.

Läs staplarna som en ranking, inte som ett löfte. Ett rör citerat vid 1 600 °C i ren luft kan begränsas till ungefär 1 400 °C när atmosfären är reducerande, dammig eller kemiskt aktiv, och reduktionen är ofta större än gapet mellan två grader. Köpare som jämför leverantörer enbart på rubrikens temperaturnummer slutar med att välja mellan kvaliteter som beter sig nästan identiskt i sin process, samtidigt som de missar den egenskap som faktiskt spelar roll, såsom stöttålighet eller motstånd mot en specifik smälta.

Det är här materialkedjan bakom röret blir användbar. En leverantör som också tillverkar termoelementlegeringar och instrumentmaterial förstår hur den heta kopplingen, isoleringen och manteln beter sig som ett system vid temperatur, och kan ge råd om röret och elementet tillsammans istället för att citera ett rör isolerat. Praktisk erfarenhet av RTD-enheter som korrosionsskyddande och nötningsbeständiga typer hjälper också, eftersom samma keramik som skyddar ett termoelement vanligtvis skyddar motståndselementet i samma port.

Behandla den publicerade temperaturgränsen som en utgångspunkt för ren luft, reducera den sedan för cykling, kontaminering och mekanisk belastning innan du förbinder dig till ett betyg.

Kemisk attack: När en bra keramik fortfarande misslyckas

Temperaturen är den enkla delen av specifikationen. Kemi är där de flesta förtida misslyckanden gömmer sig, eftersom skadan sällan ser dramatisk ut. Ett rör försvinner vanligtvis inte; det utvecklar en glaserad, gropig eller spjälkad yta, tappar väggtjocklek på ena sidan och spricker sedan när sektionen blir för tunn för att bära lasten.

Oxidkeramik som aluminiumoxid och mullit hanterar oxiderande atmosfärer bra. De är mycket mindre bekväma med reducerande förhållanden, med alkalirika ångor och med fluorföreningar. I glas- och cementfabriker kan alkalier som bärs av damm och flyktiga ämnen angripa ytan på ett aluminiumoxidrör även när temperaturen ligger långt inom det angivna intervallet. Väterika och kolrika atmosfärer kan också förkorta livslängden genom att förändra hur ytan beter sig över tiden.

Kiselkarbid har sina egna känsligheter. Den fungerar bra i många aggressiva miljöer, men den kan attackeras av vissa smälta metaller, slagg och oxidsmältor, och den beter sig annorlunda i hög syrehalt i toppen av sitt sortiment. Kiselnitrid är ofta det bättre gjuteriet för aluminium. Zirkoniumoxid motstår ett brett spektrum av smältor men är inte universellt inert, och det är känsligt för vissa slagg och för svåra termiska gradienter.

• Be om en fullständig gasanalys, inte bara huvudkomponenten. Spårsvavel, klor och alkalimetaller avgör ofta resultatet.
• Anteckna var röret sitter i kärlet. Lokal kemi nära en brännare, en slaggledning eller ett luftintag kan vara mycket mer aggressiv än bulkprocessgasen.
• Räkna med att damm och ånga överförs. Partiklar som avsätts på en varm keramik kan bilda ett frätande skikt som fortsätter att arbeta på ytan.
• Överväg eldfast interaktion. Alkalier som plockats upp från närliggande tegel kan migrera till rörytan.

Ett praktiskt test är värt mer än en jämförelse av datablad. Om en anläggning har en port som äter rör, kommer en kort provning av två eller tre kandidatbetyg sida vid sida under några veckor att lösa frågan snabbare än någon annan tabell.

Specificera keramiken mot den värsta lokala kemin som röret kommer att se, inte den genomsnittliga sammansättningen av processgasen.

Thermal Shock: The Failure Mode Köpare underskattar

Många spruckna rör skylls på en dålig batch när den verkliga orsaken är hur kärlet startades. Keramik är skört, och dess tolerans för snabba temperaturförändringar varierar enormt mellan kvaliteterna. Ett rör som lever lyckligt vid 1 400 °C i månader kan spricka första gången det möter ett kallt drag från en öppen dörr eller en spray av kondensat.

Tre faktorer avgör hur mycket stötar ett rör kan absorbera: materialet, väggtjockleken och stödarrangemanget. Tunna väggar kyler och värmer jämnare, så de motstår stötar bättre än tunga sektioner av samma kvalitet. Långa ostödda spann böjer sig under sin egen vikt vid temperatur och misslyckas vid en stresspunkt snarare än i mitten. Ett sluten rör med ett inre stöd, eller en tvådelad design, håller ofta längre än ett längre rör i ett stycke i samma port.

Regler som håller i praktiken inkluderar att värma upp kärlet gradvis snarare än med full eldningshastighet, hålla kondensat borta från het keramik och undvika vattenstänk på ett rör som fortfarande är över några hundra grader. Där processen inte kan kontrolleras så noggrant, är smält kiseldioxid eller en icke-oxiderad keramik ofta det mer realistiska svaret, även vid ett lägre temperaturtak.

Om processen cyklar hårt, välj en stöttålig kvalitet och en tunnare vägg istället för att jaga en högre temperaturklassificering.

Geometri: Borrning, väggtjocklek, längd och gänga

När materialet är satt avgör geometrin om installationen fungerar. De vanligaste specifikationsmisstagen är ett hål som är för tätt, en nedsänkningslängd vald genom gissningar och en gänga som inte matchar den befintliga porten. Genom att gå igenom punkterna nedan för att undvika de flesta av dem.

1. Mät elementet. Registrera manteldiametern på termoelementet eller RTD, och tillåt sedan ungefär 1 mm till 2 mm ringformigt spel så att elementet kan sättas in och dras ut efter att röret har varit i drift.
2. Välj håltolerans. Täta hål förbättrar responstiden eftersom elementet sitter närmare väggen, men de blir omöjliga att ta isär när oxidation och damm har gjort sitt.
3. Ställ in väggtjockleken. Tunnare väggar reagerar snabbare och motstår värmechock bättre; tjockare väggar överlever slag och erosion. Matcha valet till den dominerande risken i hamnen.
4. Bestäm nedsänkningslängden. Som en grov guide placerar en nedsänkning av åtta till tio gånger rördiametern avkänningspunkten tillräckligt långt in i mediet för att undvika väggeffekter, beroende på tillgängligt utrymme.
5. Bekräfta den totala längden separat. Total längd inkluderar sektionen ovanför monteringspunkten där terminalhuvudet och beslagen sitter; det är inte samma nummer som nedsänkningsdjup.
6. Ange anslutningen. Vanliga alternativ inkluderar NPT- och BSP-gängor, metriska gängor, flänsar och enkla kompressionskopplingar, och var och en har sin egen dimensionsstandard.
7. Ange vilka toleranser du kan acceptera. Kommersiella siffror för keramiska rör är vanligtvis en bråkdel av en millimeter vid borrning, en liten procentandel av längden och en rakhetstillägg per meter, men bekräftar dem snarare än att anta.

Ytterligare två punkter orsakar problem på plats. För det första levereras keramik vanligtvis i den brända storleken, så slipning till en slutlig dimension är begränsad och gängning görs ofta på en metallisk eller kermetinsats snarare än i själva keramiken. För det andra kommer ett rör som löper nära en vägg eller en brännare att utveckla en varm sida och en kall sida, vilket är en böjningsbelastning vid temperatur; lägga till ett stöd eller vrida porten kan lägga till månader av liv.

Skriv hål, väggtjocklek, nedsänkningsdjup, total längd och gänga som fem separata siffror, eftersom leverantörerna kommer att citera exakt vad du ger dem.

Öppen, sluten och tvådelad keramisk termoelementskyddsrör

Slutformen förändrar hur röret beter sig mer än de flesta köpare förväntar sig. Ett öppet rör är en enkel ihålig cylinder som ofta används med en separat stängd spets eller med en metalltermometer bakom sig. Det är billigt, lätt att göra i långa längder och enkelt att inspektera, men elementet utsätts för allt som kommer in i den öppna änden, så det passar ren, torr, icke-frätande service.

Ett rör med sluten ände tätar elementet helt. Det är standardsvaret för vätskor, smälta metaller, dammladdad gas och alla applikationer där förorening eller fukt skulle förstöra elementet. Kostnaden är termisk eftersläpning: den stängda spetsen lägger till massa mellan processen och den varma korsningen, och ju tjockare spetsen är, desto längre svarstid.

Tvådelade mönster skiljer spetsen från skaftet. Det gör att en växt bara ersätter den del som faktiskt slits, vilket ofta är de sista 200 mm, och det låter skaftet vara en stöttålig kvalitet samtidigt som spetsen är vald för kemikaliebeständighet. Där samma port förbrukar fullängdsrör på en kort cykel, kan den tvådelade rutten minska både kostnaden och stilleståndstiden. Det är värt att diskutera med leverantören innan man antar att varje utbyte måste vara ett enda keramiskt rör.

Om bara spetsen slits, förvandlar ett tvådelat rör ett förbrukningsmaterial i full längd till en liten, billig del.

Para ihop keramiska rör med RTD-enheter

Inte varje varm port behöver ett termoelement. Motståndselement är ofta att föredra där stabilitet och repeterbarhet är viktigare än råhastighet, och samma keramiska skyddslogik gäller. Ett motståndselement i ett keramiskt rör ger en stabil mätning med låg drift, förutsatt att röret inte medför elektriskt läckage eller mekanisk påkänning.

Detta är ett område där det hjälper att köpa röret och monteringen från samma källa. En sammansättning byggd kring ett keramiskt rör kan konfigureras för det specifika problemet i hamnen, oavsett om det är nötning, korrosion, klassificering av farligt område, flera mätpunkter, ett displayhuvud eller en kraftverksdriftcykel. Korrosionsbeständiga och nötningsbeständiga konstruktioner tar till exempel samma keramiska urvalsfrågor och svarar på dem tillsammans med elementet och avslutningen.

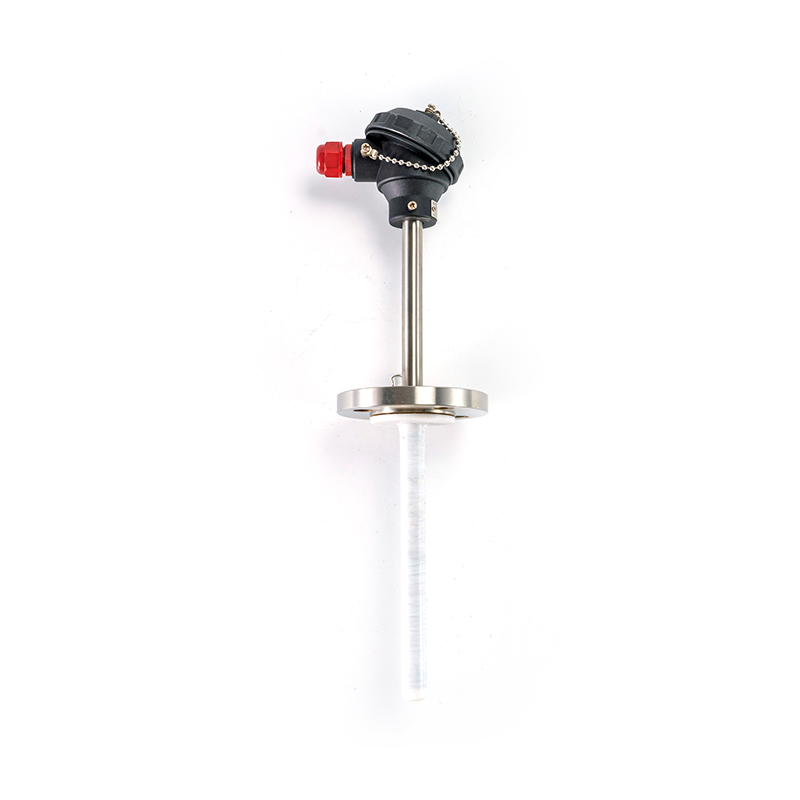

Antikorriv RTD Vi kan tillhandahålla alla typer av speciella och allmänna korrosionsbeständiga material enligt det korrosiva mediet, olika, speciellt korrosionsskyddet av... Visa produkt →

Köpare som jämför alternativ finner ofta att monteringspriset domineras av höljet och certifieringen snarare än keramiken, vilket gör det klokt att specificera röret för livslängd och monteringen för noggrannhet på samma gång. En leverantör som tillverkar båda delarna kan också bekräfta att hål, gänga och insticksdjup är konsekventa innan något skickas.

Specificera keramiken och avkänningselementet tillsammans så att en part äger passformen, svarstiden och utbytescykeln.

Legeringstråden inuti röret

Ett rör kan bara skydda det som sitter inuti det, och det som sitter inuti är ett par olika ledare. Trådkvaliteten bestämmer temperaturområdet, utgångskurvan och driftbeteendet, medan röret bestämmer hur länge den tråden överlever miljön. Att behandla de två som separata köp är hur växter slutar med en perfekt keramik runt ett element som aldrig var anpassat till temperaturen.

Vanliga parningar beter sig helt olika. Kombinationer av nickel-krom och nickel-kisel täcker det bredaste allmänna utbudet av industriella ugnar och ugnar. Järn- och konstantantyper passar lägre temperaturer och reducerande förhållanden. Koppar- och konstantantyper används där utbudet är blygsamt men noggrannheten spelar roll. Var och en har ett rekommenderat tak, och var och en har atmosfärer som de tål bättre än andra, varför materialråden för röret och för tråden bör komma från samma tekniska källa.

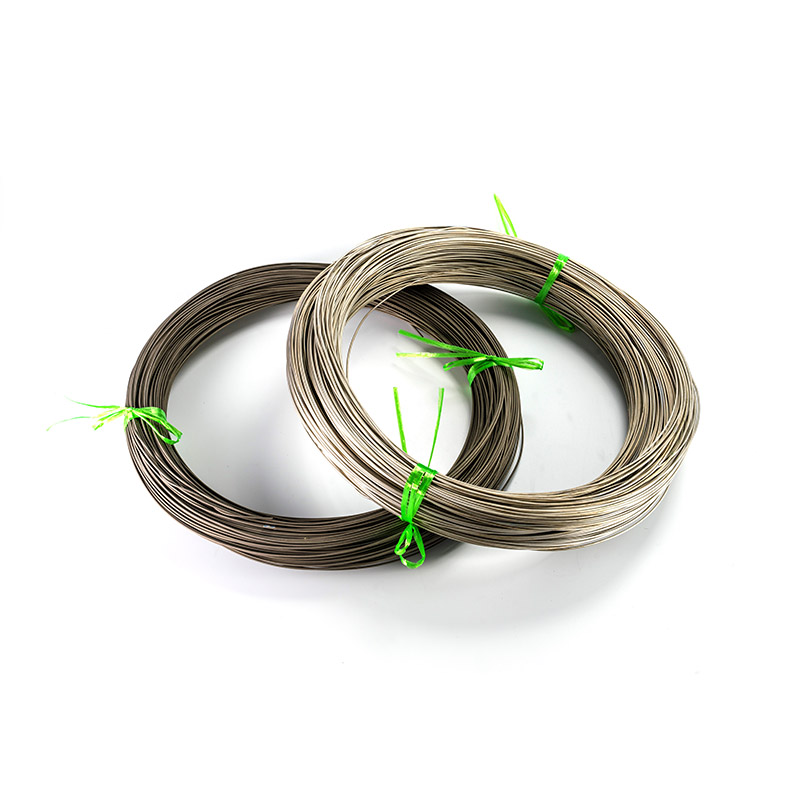

Termoelement legerat tråd Produktintroduktion Termoelementlegeringstråd är en legeringstråd för precisionsmätning av temperatur som huvudsakligen består av nickel, krom, kisel, koppar och andra metaller. Con... Visa produkt →

Det är också värt att fråga sig om tråden och röret kommer från en anläggning som styr sin egen legeringssmältning, dragning och glödgning. Konsistens i legeringen är det som håller utgångskurvan stabil från en batch till nästa, och den konsistensen visar sig i fältet som avläsningar som matchar mellan portar snarare än att glida isär under en kampanj.

Det dyraste röret kan inte rädda ett element vars legeringskvalitet har valts för fel temperaturområde.

Förlängning och kompenserande tråd: den andra halvan av slingan

En termoelementkrets är bara så bra som den kallaste delen. Från terminalhuvudet tillbaka till instrumentet går signalen genom förlängnings- eller kompensationstråd som måste matcha elementets legeringsfamilj och respektera polariteten. Vänd om paret, eller använd fel legering, och avläsningen blir fel med en marginal som växer med temperaturskillnaden mellan huvudet och skåpet.

Två frågor dominerar fältproblem. Den första är terminalhuvudets temperatur: om huvudet sitter på ett varmt ställe och ingen referenskompensation tillämpas kan felet i den kalla korsningen vara betydande. Det andra är elektriskt brus, vilket blir allt viktigare när anläggningar lägger till frekvensomriktare. Avskärmad konstruktion med en enda, konsekvent markreferens är vanligtvis svaret, och den bör väljas samtidigt som röret och elementet istället för att lappas efteråt.

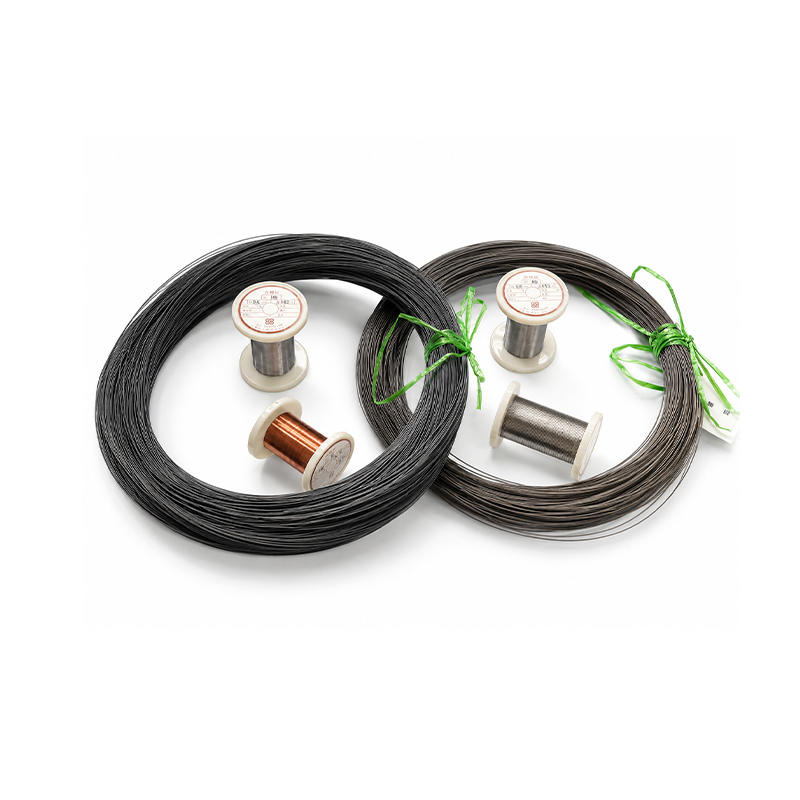

Termoelementkompenserande trådlegeringstråd Produktintroduktion Legeringstråd för termoelementkompenserande kablar är ett kärnledande material för industriella temperaturmätningssystem, som används som legeringsko... Visa produkt →

Att köpa tråden från samma tillverkare som legeringstråden som används i elementet tar också bort en vanlig källa till missmatchning. När båda kommer från en smältnings- och dragoperation stämmer parets egenskaper och installationen är lättare att validera vid idrifttagning.

Budget för tråden, huvudet och jordningsdetaljen samtidigt som det keramiska röret, eftersom de alla bidrar till samma fel.

Hur man skriver en offertförfrågan för keramiska termoelementskyddsrör

De flesta offertförseningar orsakas av ofullständiga förfrågningar, inte av långsamma fabriker. En tydlig RFQ kommer vanligtvis tillbaka med ett användbart pris och en realistisk ledtid inom ett par dagar. Genom att gå igenom följande lista innan du skickar en förfrågan undviker du den andra och tredje omgången av frågor.

1. Ange applikationen och topptemperaturen, inklusive exkursioner snarare än bara det normala börvärdet.
2. Beskriv atmosfären och eventuella föroreningar, inklusive damm, svavel, klor, alkalier och fukt.
3. Namnge det medium som röret kommer i kontakt med: rökgas, smält metall, salt, glas, olja, vatten eller ren luft.
4. Ge geometrin i fem siffror: hål, väggtjocklek, nedsänkningslängd, total längd och gänga eller fläns.
5. Ange slutform: öppen ände, sluten ände eller en tvådelad montering.
6. Bekräfta om röret kommer att bära ett termoelement, en RTD eller båda och ange elementets diameter.
7. Säg hur många stycken du behöver för testet och hur många per år efteråt, eftersom båda siffrorna påverkar prissättningen.
8. Be om materialbetyget skriftligen och de dimensionella toleranser som kommer att hållas.
9. Fråga vad leverantören skulle ändra om det nuvarande röret går sönder tidigt och ge den livslängd du får nu.

Att inkludera felhistoriken är det enskilt mest användbara en köpare kan lägga till. En leverantör som vet att rör misslyckas efter fem veckor i en cykelugn kommer att föreslå en stöttålig kvalitet eller en tunnare vägg, medan en leverantör sa att bara "aluminiumoxidrör, 1 200 mm långt" kommer att reproducera samma problem till samma pris.

Inkludera felhistoriken i förfrågan; betygsrekommendationen beror mycket mer på det än på ritningen.

Kostnad, ledtid och orderkvantitet

Keramiska rör är inga dyra föremål, men kostnaden för att byta ut dem domineras ofta av allt kring köpet: avstängningstiderna, arbetskraften, den förlorade produktionen medan en hamn är ur drift. Den asymmetrin förklarar varför det oftast är det billigare beslutet att lägga ut lite mer på ett betyg som varar dubbelt så länge.

Fyra faktorer flyttar enhetspriset. Materialkvaliteten är den största, med zirkoniumoxid och kiselnitrid långt över aluminiumoxid och mullit. Storlek kommer därefter, eftersom långa rör kräver större ugnar och mer försiktig hantering. Dimensionsprecision ökar kostnaden när snäva hål eller rakhetstoleranser krävs. Kvantitet har den mest synliga effekten, eftersom att sätta upp en eldningskörning är en fast kostnad som fördelas på de producerade bitarna.

Ledtiden följer samma logik. Standardstorlekar i vanliga kvaliteter är ofta tillgängliga från lager eller på en kort cykel, medan speciallängder, ovanliga trådar och icke-oxidkvaliteter tillverkas på beställning. Köpare som håller en blygsam buffert av de två eller tre storlekar som används oftast på plats undviker nödflygplanen, där den verkliga kostnaden för ett sprucket rör dyker upp.

• Beställ provkvantiteter innan du bestämmer dig för en årlig volym i en ny klass.
• Standardisera på så få storlekar som växten tål, och håll ett litet säkerhetslager av varje.
• Fråga efter priset vid två eller tre kvantitetsavbrott snarare än en enda siffra.
• Bekräfta packningsmetoden, eftersom keramik som skickas löst anländer trasig.

Jämför den totala kostnaden för ett års tjänst, inte fakturapriset för ett enda rör.

Köpa från en tillverkare, leverantör eller grossist

Tre kommersiella modeller förekommer i de flesta sökningar efter denna produkt: tillverkaren som eldar och bearbetar keramiken, leverantören som distribuerar en rad instrumentering och grossisten som har lager för återförsäljning. Var och en har en legitim roll, och det rätta valet beror på om problemet är standard eller specifikt.

En tillverkare är den bästa vägen när röret måste interagera med en specifik atmosfär, när toleranser spelar roll, eller när en anläggning vill ha teknisk input om varför den sista batchen misslyckades. En tillverkare som också tillverkar termoelementlegeringar, motståndselement och instrumentmaterial kan behandla röret som en del av ett mätsystem, vilket tenderar att ge ett mer sammanhängande svar än en katalogsökning. Volymprissättningen är vanligtvis också starkare.

En leverantör eller grossist är vettig när kravet är en standardstorlek i en gemensam kvalitet och prioritet är tillgänglighet. Avvägningen är att det tekniska djupet bakom offerten kan vara begränsat, och frågor om atmosfär eller termisk chock kan förbli obesvarade. För engångsersättningar på icke-kritiska portar är det en rimlig kompromiss.

Vem som helst som väljs är tre kontroller värda att göra. Be om betyget skriftligt med en materialbeskrivning. Fråga efter de toleranser som kommer att hållas på borrning och längd. Och fråga vem som är ansvarig om röret går sönder inom en definierad period under de angivna förhållandena. En leverantör som svarar tydligt på alla tre är sannolikt lättare att arbeta med när något går fel.

Matcha leverantörsmodellen till problemet: teknisk input från en tillverkare för svåra hamnar och distribution för enkla ersättningar.

Vanliga frågor om keramiska termoelementskyddsrör

Vad är ett keramiskt termoelementskyddsrör gjort av?

De flesta är gjorda av tät oxid eller icke-oxidkeramik: 99 % aluminiumoxid, mullit eller korund-mullit, kiselkarbid, kiselnitrid, zirkoniumoxid eller smält kiseldioxid. Valet styrs av drifttemperatur, atmosfärskemi, termisk cykling och om röret kommer i kontakt med en smält metall eller en strömmande gas. Två rör med identiska dimensioner kan bete sig helt olika om betyget är olika.

Hur väljer jag mellan aluminiumoxid och kiselkarbid?

Aluminiumoxid är vanligtvis det bättre alternativet för ren, oxiderande, högtemperaturservice där elektrisk isolering och kostnad spelar roll. Kiselkarbid passar snabb cykling, erosion och många smälta icke-järnmetaller, men den behöver vård under starkt oxiderande förhållanden och mot vissa slagg. Om de befintliga aluminiumoxidrören misslyckas genom att spricka snarare än genom kemiska angrepp är kiselkarbid värt att testa. Om de misslyckas genom ytglasning och gallring är kemin problemet och betygsvalet bör följa det.

Vilken nedsänkningslängd behöver jag?

En vanlig styrning är en nedsänkning av åtta till tio gånger rördiametern, vilket placerar avkänningspunkten tillräckligt långt in i mediet för att undvika påverkan av väggen och monteringsbommen. Den siffran är en utgångspunkt snarare än en regel, eftersom tillgängligt portdjup, flödeshastighet och mekaniskt stöd också begränsar svaret. Nedsänkningsdjupet och den totala längden ska alltid anges som två separata siffror.

Kan ett keramiskt termoelementskyddsrör gängas?

Keramik kan gängas, men gängan är ofta formad på en metallisk eller cermetinsats eller bunden till en beslag, eftersom bränd keramik inte tål samma bearbetning som metall. Flänsar och kompressionskopplingar är vanliga alternativ. Om porten redan finns, mät gängformen och stigningen innan du beställer, eftersom NPT, BSP och metriska gängor inte är utbytbara.

Hur förhindrar jag att ett keramiskt rör spricker vid start?

Höj temperaturen gradvis, håll kondensat och kallt drag borta från varm keramik och undvik att spruta vatten på ett rör som fortfarande håller temperatur. Välj en kvalitet med bättre värmechockbeständighet och överväg en tunnare vägg med stöd för långa spännvidder. Där processen inte kan kontrolleras försiktigt, är smält kiseldioxid eller en icke-oxidkeramik ofta mer realistisk än ett rör med hög aluminiumoxid.

Fungerar keramiska skyddsrör med RTD såväl som termoelement?

Ja. Samma rör skyddar ett motståndselement, och vallogiken är liknande, med en extra hänsyn: vid mycket hög temperatur sjunker den elektriska resistiviteten hos oxidkeramer, vilket kan påverka mätkretsen. Många anläggningar använder keramiska rör på RTD-enheter för stabilitet, särskilt där korrosion eller nötning är den dominerande risken snarare än reaktionshastigheten.

Vilken ledtid bör jag förvänta mig?

Standardstorlekar i vanliga kvaliteter är ofta tillgängliga snabbt, ibland från lager. Speciallängder, ovanliga kopplingsformer och ooxiderad keramik tillverkas normalt på beställning och tar längre tid. Det praktiska svaret är att be om ett fast datum vid offertstadiet och att hålla en liten buffert av de storlekar som används oftast, snarare än att förlita sig på en nödorder under en avstängning.

Kan jag köpa en liten provkvantitet innan jag binder mig till volymen?

De flesta tillverkare kommer att leverera provkvantiteter, och det är värt att göra när en anläggning ändrar kvalitet eller går över till en tvådelad design. Att köra två kandidatmaterial sida vid sida i den sämsta hamnen under några veckor ger mer användbar information än någon jämförelsetabell. Inkludera testresultaten i nästa förfrågan så att leverantören kan justera specifikationen.

Vilken kvalitet är bäst för smält aluminium?

Kiselnitrid och vissa kiselkarbidkvaliteter är vanliga kandidater, eftersom oxidkeramer tenderar att vätas och attackeras av aluminiumsmältor. Beslutet beror också på legeringen som gjuts, vilket flussmedel som används och hur länge röret förblir nedsänkt. Om möjligt, bekräfta rekommendationen mot den specifika smältkemin snarare än en allmän materialkategori.

Hur ska rör förvaras före installation?

Håll dem torra, upprätt och borta från stötar. Keramik absorberar lite fukt i täta kvaliteter, men poröst material och sammanfogade fogar kan ta upp vatten som blinkar till ånga vid första uppvärmningen. Inspektera varje tub för hårfästes sprickor före installation, eftersom en skadad tub som misslyckas tidigt i drift ofta skylls på leverantören när den skadades i butiken.

Keramiska termoelementskyddsrör ser ut som en enkel förbrukningsvara, och det är precis därför de blir dåligt specificerade. Betyget avgör hur röret beter sig i en riktig atmosfär; geometrin avgör om elementet kan ändras utan kamp; leverantören bestämmer om någon kan förklara varför den sista batchen misslyckades.

Få de tre rätt och mätslingan lägger sig. Avläsningarna förblir konsekventa mellan hamnar, byten sker enligt ett planerat schema snarare än mitt i ett skift, och de årliga utgifterna för rör faller även när enhetspriset kryper uppåt. Börja med felhistoriken, arbeta baklänges till materialet och köp från en tillverkare som kan diskutera både keramiken och vad som sitter inuti den.
