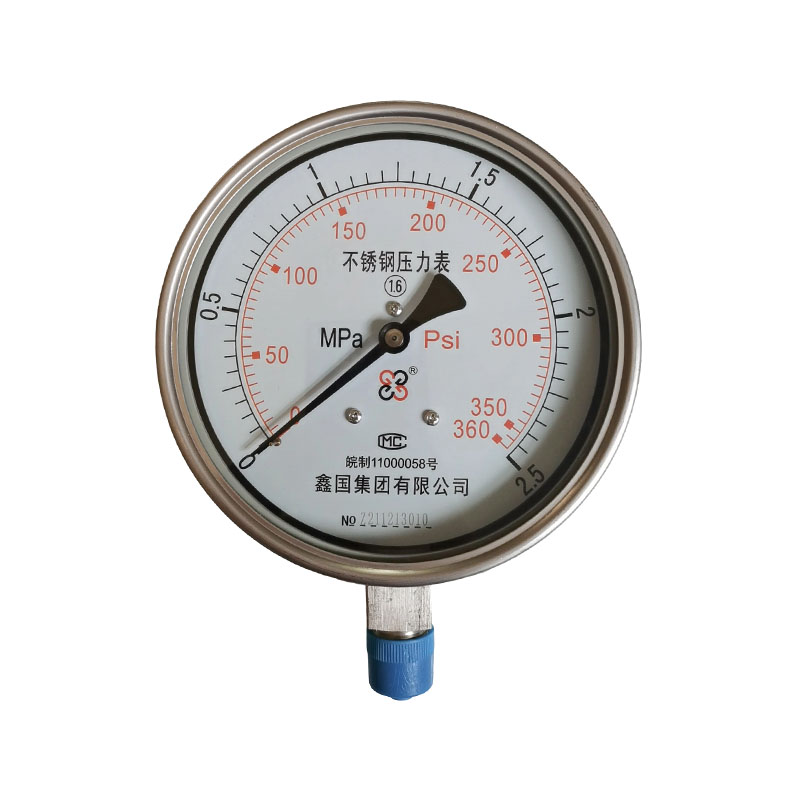

XG/Y-B-serien helt i rostfritt stål tryckmätare

XG/Y-B-seriens tryckmätare i helt rostfritt stål är en mekanisk pekartryckmätare med ett fjäderrör i rostfritt stål som tryckavkännande element. Leden, fjäderröret, höljet och andra kontaktmedia och det yttre skalet är alla gjorda av rostfritt stål (304/316 valfritt), beroende på fjäderrörets elastiska deformation, förstärkt av växelrörelsen och visar trycket från det uppmätta mediet på plats. Denna serie är indelad i vanliga och stöttåliga oljefyllda typer, lämpliga för svagt korrosiva gaser och flytande medier, och klarar fuktiga, dammiga och lätt vibrerande förhållanden. Det används ofta för tryckövervakning av petroleum, kemisk, metallurgisk och annan utrustning.

Produktfördelar:
1. Stark korrosionsbeständighet
Kontakterna, fjäderrören och höljet är alla gjorda av rostfritt stål (304/316), som är resistent mot vatten, syra, alkali, salt, vissa frätande gaser och flytande media. Det är inte lätt att rosta eller oxidera, är lämpligt för fuktiga och korrosiva arbetsförhållanden och förlänger instrumentets livslängd.
2. God miljöanpassningsförmåga
Skalet är resistent mot vattenånga och damm och kan även användas utomhus, fuktigt och utomhus. Det är mindre benäget att rosta och skada skalet, och jämfört med vanliga tryckmätare av järnskal är dess motståndskraft mot miljöerosion avsevärt förbättrad.
3. Bred kompatibilitet av media
Kontaktytan med mediet är rostfritt stål, vilket kan mäta korrosiva processmedia och undvika fel som oljeläckage och felaktiga pekare orsakade av korrosion av vanliga tryckmätare kopparfjäderrör av mediet.
4. Hög strukturell styrka
Det rostfria stålhöljet har hög mekanisk hållfasthet, motståndskraft mot stötar och är inte lätt att deformeras eller skadas; Efter att ha parats ihop med en oljefylld och stöttålig struktur kan den även anpassas till vibrations- och tryckpulsbeständig utrustning som pumpar och kompressorer.
5. Säker och pålitlig, inte lätt att läcka
De övergripande komponenterna i rostfritt stål har bra svetsteknik, utmärkt tätningsprestanda och är inte benägna för medelstort läckage. De används i kemikalie- och tryckkärlapplikationer som kräver hög tätningsprestanda, vilket minskar säkerhetsrisker.

Grundläggande försäljningsargument:
1. Hela maskinen är gjord av rostfritt stål, med hölje, koppling och fjäderrör alla gjorda av rostfritt stål. 304/316-alternativ finns tillgängliga, och den är inte rädd för syra- och alkalikorrosion eller fuktiga utomhusmiljöer och tar farväl av rostiga och ruttnande klockor.
2. Korrosionsbeständighet och motståndskraft mot medium erosion, förhindrar att kopparkärnan korroderas, perforeras, läcker medium eller fastnar pekfel, och anpassar sig till korrosiva vätske- och gasförhållanden.
3. Valfri oljefylld, stöttålig struktur, motståndskraftig mot vibrationer och tryckpåverkan. Pumphuset, kompressorn och pulserande tryckfältspekare skakar inte, och avläsningen är tydlig och stabil.
4. Förseglad svetsprocess, bra tätningsprestanda, mindre läckage av medium, säkrare användning i kemikalie- och tryckkärl.
5. Hög mekanisk hållfasthet, anti-kollisionshölje, damm- och vattentätt, och skadas inte lätt av långvarig användning i utomhus och fuktiga verkstäder.

Kontakta oss
PREV：XG/Y-M serie membrantryckmätareNÄSTA：Ingen nästa artikel
FAQ Prestandaspecifikationer

F1: Vad är den största skillnaden mellan en hel tryckmätare i rostfritt stål och en vanlig tryckmätare?
S: Vanliga tryckmätare och fjäderrör är mestadels gjorda av kopparlegering, och höljet är tillverkat av järn, vilket endast är lämpligt för icke-korrosiva, torra medier. Manometerhuset, kopplingen och fjäderröret i helt rostfritt stål är alla gjorda av 304/316 rostfritt stål, som är resistent mot syra, alkali och fuktkorrosion. Den kan användas i korrosiva media och fuktiga utomhusförhållanden och rostar inte lätt eller korroderar, vilket resulterar i en längre livslängd.

F2: Hur väljer man 304 och 316 rostfritt stål?
S: Välj 304 för vanligt vatten, svagt korrosiva gaser och allmänt fuktiga miljöer; När man stöter på starka syror, saltspray, havsvatten och starkt korrosiva kemiska medier, rekommenderas att man använder 316 rostfritt stål, som har starkare korrosionsbeständighet.

F3: Kan alla tryckmätare av rostfritt stål användas på pumpportar med höga vibrationer?
S: Visst, det rekommenderas att välja en oljefylld och stöttålig tryckmätare i helt rostfritt stål. Internt fylld med dämpande olja kan den buffra tryckpulsering, dämpa pekarskakning och är lämplig för platser med stora vibrationer som pumpar och kompressorer; oljefria modeller är inte lämpliga för starka vibrationsförhållanden.

F4: Vilka är de vanligaste felen på alla tryckmätare av rostfritt stål?
S: Vanligt sett är övertrycksskador, medelstor blockering och installationsstötskador. Långtidsanvändning utanför intervallet är strängt förbjuden; Det rekommenderas att använda en membranisoleringsanordning när mediet innehåller föroreningar och kristaller; Att installera buffertböjar under installationen kan minska tryckpåverkan och effektivt förlänga instrumentets livslängd. Instrumentet måste kalibreras regelbundet för att säkerställa noggrannhet.

Skalområde, noggrannhetsnivå

Modelll Skalområde (MPa) Noggrannhetsklass
XG-Y-60B 0~0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0,5, 0,9, 1,5, 2,4 2.5
XG-Y-63B
XG-Y-100B 0~0,1, 0,16, 0,25, 0,4, 0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0, 0,06, 0,15, 0,3, 0,5, 4, 4, 1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

Objekt Specifikation
Driftsomgivningstemperatur 5 ~ 55 °C (fodral fylld med glycerin)
−25 ~ 55 °C (låda fylld med silikonolja)
−40 ~ 70 °C (torrlåda, ingen påfyllningsvätska)
Temperatureffekt ≤ 0,4 % per 10 °C (när driftstemperaturen avviker från 20 ± 5 °C)
Motstånd mot omgivande vibrationer V·H·3 (torrlåda, ingen påfyllningsvätska)
V·H·4 (väska fylld med vätska)
Kapslingsskyddsklassificering IP64

Material som tryckkonduktivitetssystem och höljen

Delens namn XG-Y-60B XG-Y-100B, XG-Y-150B
Anslutning 0Cr18Ni9 (304) 0Cr17Ni12Mo2 (316)
Bourdon Tube 1Cr18Ni9Ti 0Cr17Ni12Mo2 (316)
Fall 1Cr18Ni9 1Cr18Ni9


Modellrepresentation
XG-Y-□ B

XG-Y-□ B
XG Xin Guo varumärke
Y Tryckmätare
□ Nominell diameter och monteringstyp av mätare:
60, 100, 150 representerar radiella direktmonteringstyper med diametrar på 60, 100 respektive 150 mm.
63, 103, 153 representerar axiell infälld montering med diametrar på 60, ​​100, 150 mm respektive (modell 63 stöder även axiell direkt montering).
XB Rostfritt stål

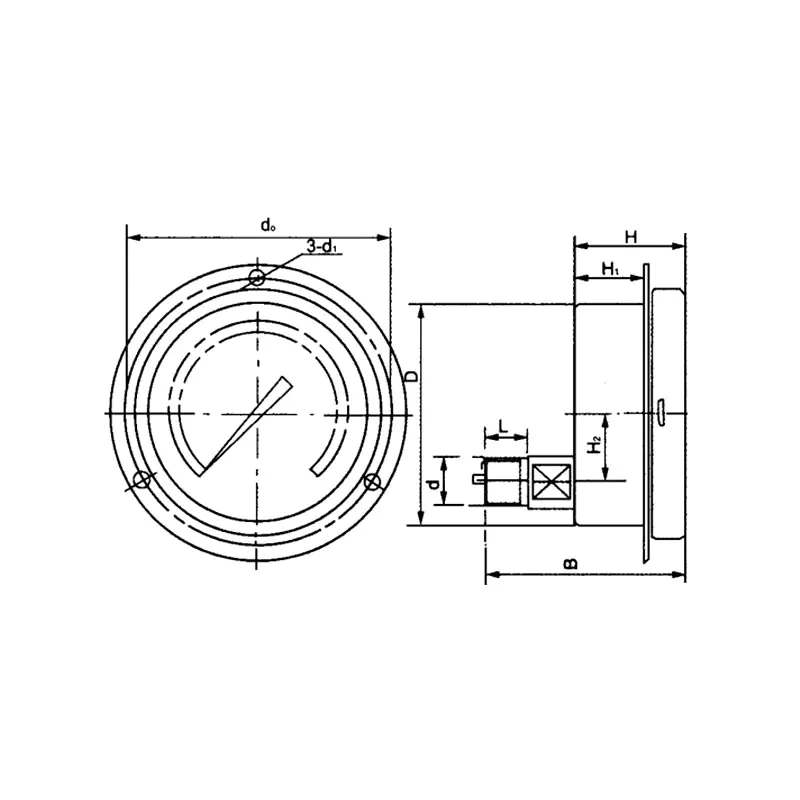

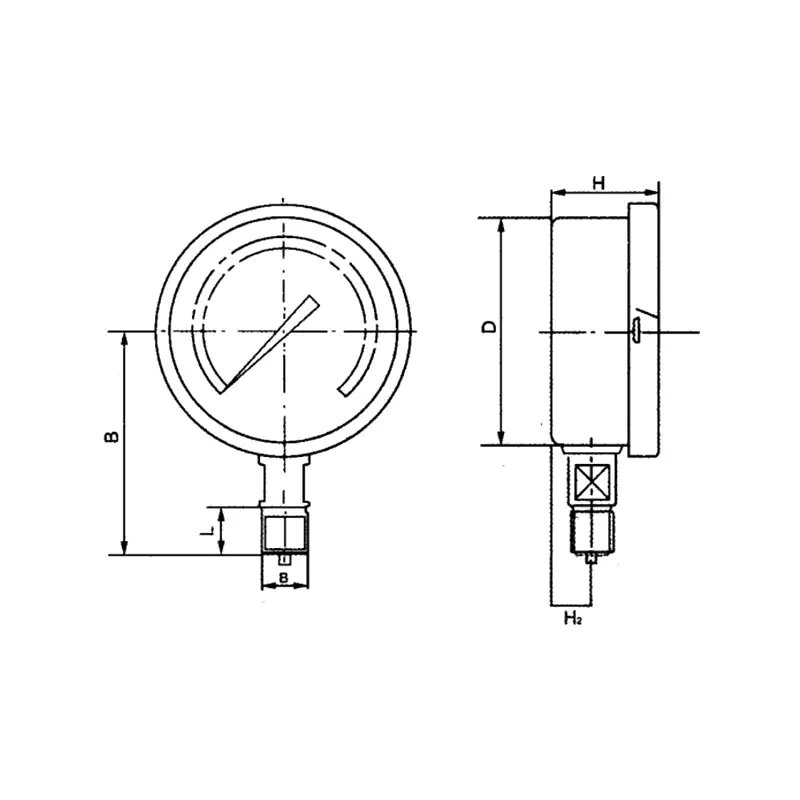

Mått
100371 100362-TD79

Modelll D B d (Anslutningsgänga) L dq dl H Hl H2
XG-Y-60B Ø60 55 M14×1,5
1/4" (NPT) 		14 — — 35 — 13
XG-Y-63B 65 — 76 4.5 35 22 0
XG-Y-100B Ø100 90 M20×1,5
G3/8″, 1/2″
3/8″, 1/2″ (PT)
1/4″, 1/2″ (NPT) 		20 — — 44 — 18
XG-Y-103B 90 — 118 5.5 44 27 30
XG-Y-150B Ø150 120 — — — 44 — 18
XG-Y-153B 95 — 165 5.5 44 27 30
