1. Vad är Flödesmätare och hur fungerar de

Flödesmätare är instrument som mäter hur snabbt en vätska rör sig genom en rörledning, kanal eller kanal, eller hur mycket vätska som har passerat under en given period. Inuti mätaren omvandlas en fysisk egenskap hos den rörliga vätskan, såsom dess hastighet, tryckskillnaden den skapar eller dess momentum, till en elektrisk eller mekanisk signal som kan avläsas på plats eller skickas tillbaka till ett kontrollrum. Eftersom vätskor, gaser och ånga alla beter sig olika vid tryck- och temperaturförändringar är flödesmätare uppbyggda kring flera olika fysikaliska principer, inklusive elektromagnetisk induktion, virvelavkastning, ultraljudsgenomgångstid, Corioliskraft och differentialtryck.

På en typisk processlinje sitter en flödesmätare vanligtvis nära andra fältinstrument, såsom tryckgivare och temperatursensorer, så dess avläsningar kan jämföras med vad som annars händer i processen. Vilken flödesmätare som passar bäst beror mycket på vad vätskan faktiskt är, hur noggrann avläsningen behöver vara och vad själva rörledningen tillåter vad gäller utrymme och layout. När rätt instrument väljs för jobbet hjälper det till att hålla produktionen stabil, stöder energiredovisning och ger operatörerna den insyn som automatiserade tillverknings- och energisystem förlitar sig på.

2. Nyckelegenskaper hos flödesmätare

Varje flödesmätare har en uppsättning tekniska egenskaper som avgör om den passar ett visst jobb. Dessa är vanligtvis listade på instrumentets datablad, och det hjälper att titta på dem tillsammans snarare än en i taget, eftersom att göra bra på en egenskap ofta innebär att ge upp lite mark på en annan. Listan nedan grupperar de faktorer som oftast kontrolleras vid val av flödesmätare i två kategorier: hur instrumentet fungerar och hur väl det passar in i den omgivande anläggningen och styrsystemet.

(1) Prestationsrelaterade faktorer

• Mätnoggrannhet : vanligtvis ges som en procentandel av avläsningen eller av full skala, noggrannhet avgör om ett instrument passar handelsavveckling, förvaringsöverföring, processkontroll eller enkel allmän övervakning.
• Räckviddsförhållande (avståndsförmåga) : spännvidden mellan den högsta och lägsta flödeshastigheten en mätare kan mäta samtidigt som den håller sig inom den angivna noggrannheten; ett bredare intervall låter ett instrument täcka fler driftsförhållanden utan att byta ut det.
• Tryckförlust: vissa flödesmätarekonstruktioner placerar ett hinder i flödesvägen, vilket skapar ett tryckfall som kostar pumpenergi, medan icke-påträngande konstruktioner till stor del undviker denna effekt.
• Mediaanpassning: hur väl en given sensordesign hanterar vätskor, gaser, ångor, tjocka eller trögflytande vätskor, frätande kemikalier eller vätskor som bär fasta partiklar.

(2) Tillförlitlighet och integrationsfaktorer

• Utsignal: Vanliga format inkluderar en 4-20mA analog ström, pulsutgång och digitala protokoll som RS485 eller Modbus, som bestämmer hur enkelt mätaren ansluter till ett befintligt styrsystem.
• Installationskrav: den raka rördragningen som behövs före och efter mätaren, monteringsorientering och om röret förblir helt fyllt påverkar avläsningsstabiliteten och behovet av att matcha den fysiska platsen.
• Tillförlitlighet: hur väl instrumentet motstår elektromagnetiska störningar, tolererar svängningar i omgivningstemperatur och tryck, håller signalen stabil över tid och hur mycket underhåll det behöver under hela livslängden.

Kort sagt: noggrannhet och avståndsförmåga beskriver hur exakt och hur brett en mätare mäter, tryckförlust och mediaanpassningsförmåga beskriver hur väl den passar den fysiska processen, och utsignal, installationsbehov och tillförlitlighet beskriver hur väl den passar det omgivande styrsystemet. Att väga alla sju tillsammans, istället för att fokusera på bara en, är i allmänhet det som leder till en väl matchad flödesmätare.

(3) Diagram: Typisk noggrannhetsavvikelse per typ av flödesmätare

Tabellen nedan visar flera vanliga typer av flödesmätare efter hur mycket deras avläsning vanligtvis avviker från det verkliga värdet. Noggrannhetsavvikelse anges i procent och ett mindre antal innebär en snävare och mer exakt avläsning. Dessa siffror återspeglar allmänt refererade branschintervall snarare än fasta garantier, eftersom verklig prestanda fortfarande beror på installationskvalitet, vätskeförhållanden och hur väl instrumentet är kalibrerat. Jämförelsen är tänkt att ge en allmän känsla för var varje mätprincip vanligtvis sitter på precisionsskalan. Att läsa den tillsammans med de andra urvalsfaktorerna på den här sidan hjälper till att begränsa fältet innan man bestämmer sig för en slutlig specifikation.

Som diagrammet visar, sitter Coriolis massflödesmätare vanligtvis i den snästa änden av precisionsskalan, med avvikelsetal som ofta citeras runt ±0,15 % , vilket är en anledning till att denna teknik blir utvald för vårdnadsöverföring och högvärdig vätskemätning. Elektromagnetiska och turbinflödesmätare kommer härnäst, båda ofta citerade nära ±0,5 % , som passar generellt processtyrningsarbete som fortfarande behöver en någorlunda snäv tolerans. Ultraljuds- och vortexflödesmätare landar vanligtvis runt ±1,0 % avvikelse, en nivå som täcker de flesta bruks- och industriella övervakningsbehov, och ultraljudskonstruktioner med klämning klarar detta utan att någonsin röra vätskan. Differenstryckmätare byggda runt en öppningsplatta tenderar att sitta närmare ±1,5 % , vilket återspeglar kvadratrotsförhållandet mellan tryckskillnad och flödeshastighet som blir mer uttalad vid lägre flödeshastigheter. Variable area meter, eller rotametrar, visar vanligtvis den största avvikelsen för gruppen, ofta citerade nära ±2,0 % , vilket är bra för en snabb visuell kontroll men mindre lämpad för snäv processkontroll. Det är värt att komma ihåg att en noggrannhetssiffra egentligen bara betyder något när den är ihopkopplad med ett definierat intervallförhållande, eftersom en mätare kan se väldigt exakt ut vid sin nominella flödespunkt samtidigt som den presterar dåligt utanför det intervallet. Att välja en flödesmätare enbart för att den har den lägsta publicerade avvikelsesiffran, utan att också kontrollera avståndsförmåga, mediakompatibilitet och installationsbegränsningar, leder ofta till en obalans mellan instrumentet och den faktiska processen. Av den anledningen behandlas noggrannhet bäst som en ingång bland flera snarare än den enda avgörande faktorn.

3. Vanliga typer av flödesmätare och hur var och en fungerar

Flödesmätare faller in i familjer baserat på den fysiska princip de använder för att känna av flytande rörelser. Varje familj har sin egen blandning av noggrannhet, mediakompatibilitet och installationsbehov, varför en enda industrianläggning ofta kör flera olika typer av flödesmätare samtidigt. Underavsnitten nedan går igenom hur var och en av de vanligaste typerna fungerar och var de brukar användas.

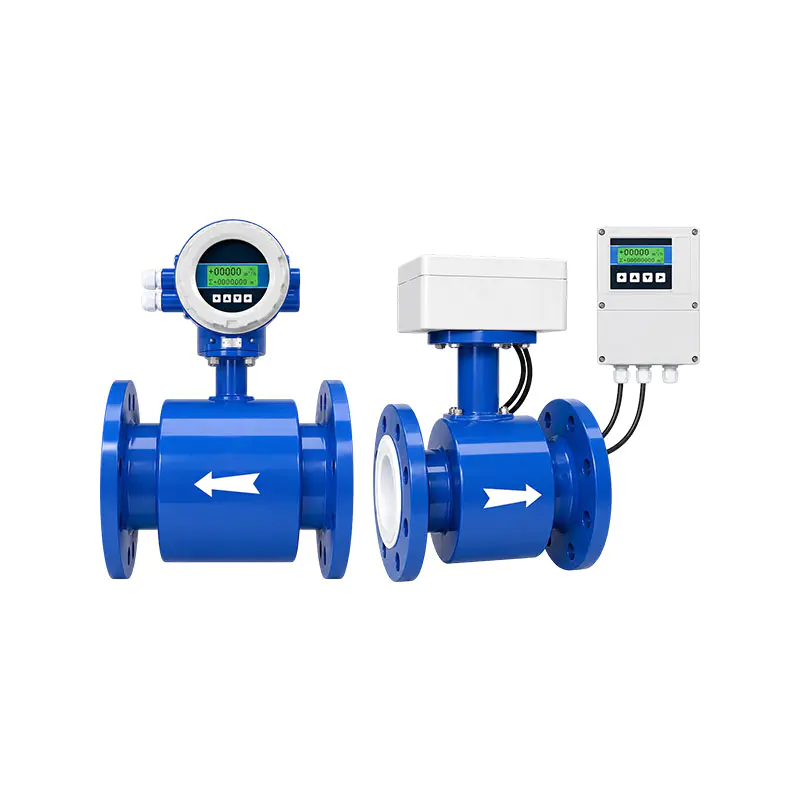

(1) Elektromagnetisk Flödesmätare

Elektromagnetiska flödesmätare arbetar på Faradays lag om elektromagnetisk induktion. Ett magnetiskt fält genereras över röret, och när en ledande vätska passerar genom det, inducerar vätskan en liten spänning som mätaren mäter. Eftersom den spänningen är proportionell mot den genomsnittliga vätskehastigheten, ger mätaren en linjär avläsning över ett brett flödesområde utan att stoppa in något i röret för att blockera flödet. Denna design fungerar bara med elektriskt ledande vätskor som vatten, avloppsvatten och många processkemikalier, och den kan inte användas för gaser, ånga eller icke-ledande vätskor som de flesta kolväten.

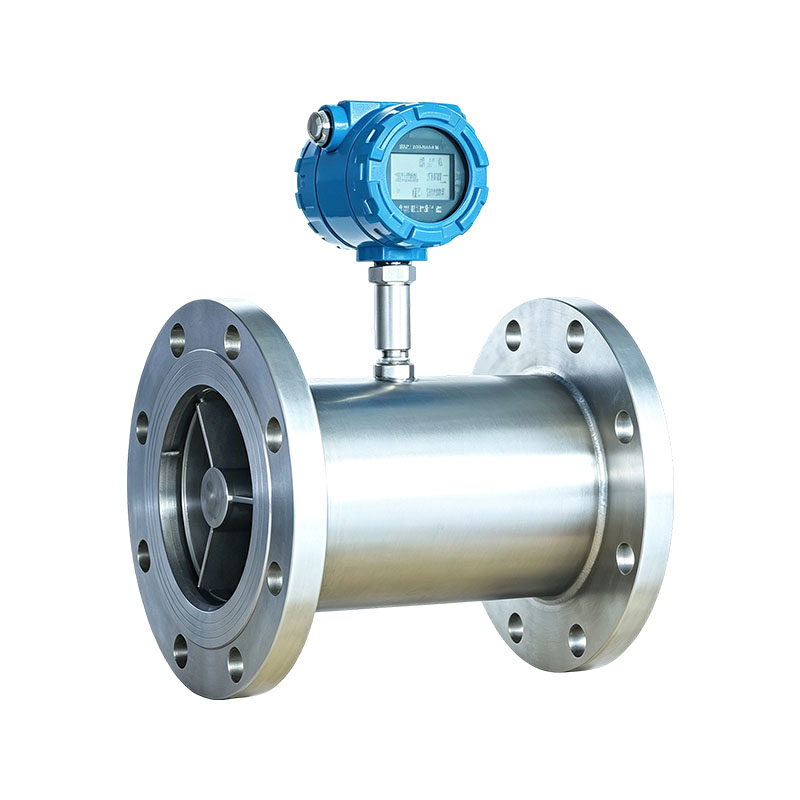

(2) Turbinflödesmätare

Turbinflödesmätare placerar en liten rotor i flödesvägen. Den rörliga vätskan snurrar rotorn med en hastighet som följer dess hastighet, och en pickupspole detekterar rotationen och förvandlar den till en pulssignal. Turbinmätare erbjuder bra noggrannhet och snabb respons för rena, lågviskösa vätskor och gaser, men den rörliga rotorn slits med tiden, och partiklar i vätskan kan förkorta lagrets livslängd eller sakta kasta bort avläsningen.

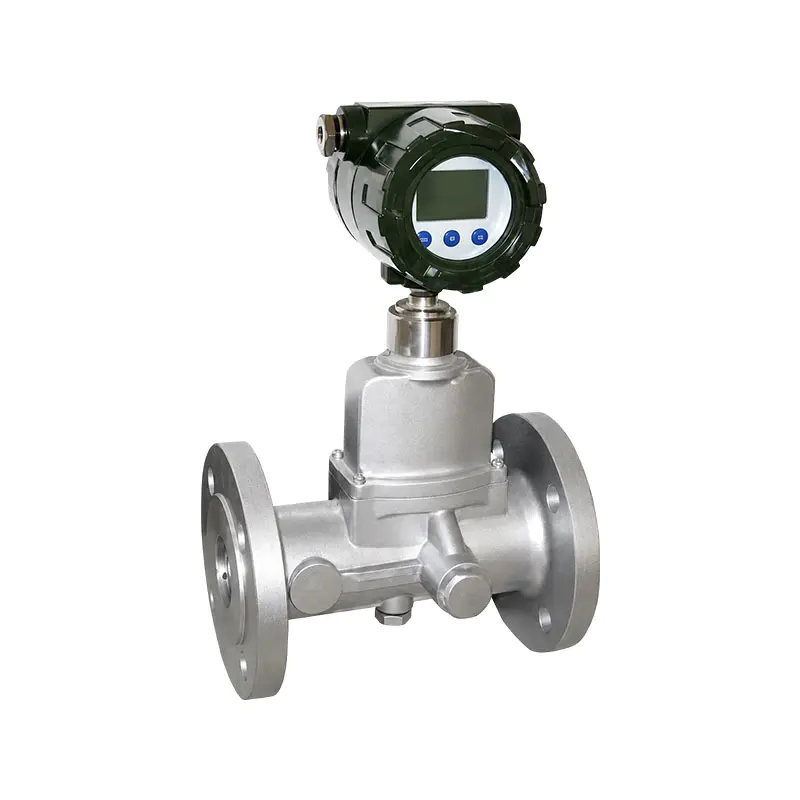

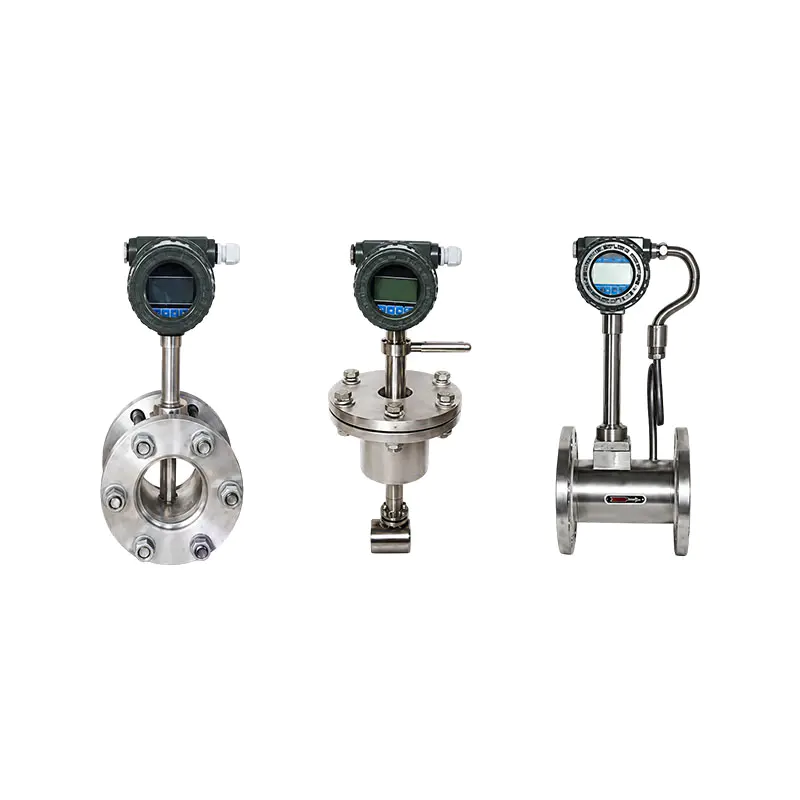

(3) Vortexflödesmätare

Vortexflödesmätare förlitar sig på Karman vortex street-effekten: en liten bluffkropp placerad i flödesbanan gör att alternerande virvlar, eller virvlar, lossnar nedströms med en frekvens som är kopplad till flödeshastigheten. En sensor fångar upp den utsläppsfrekvensen och omvandlar den till en flödesavläsning. Vortexmätare har inga rörliga delar, arbetar med vätskor, gaser och ånga och hanterar ett ganska brett temperaturområde, även om de behöver en lägsta flödeshastighet för att producera en stabil signal, vilket gör dem mindre lämpade för mycket låga flödeshastigheter.

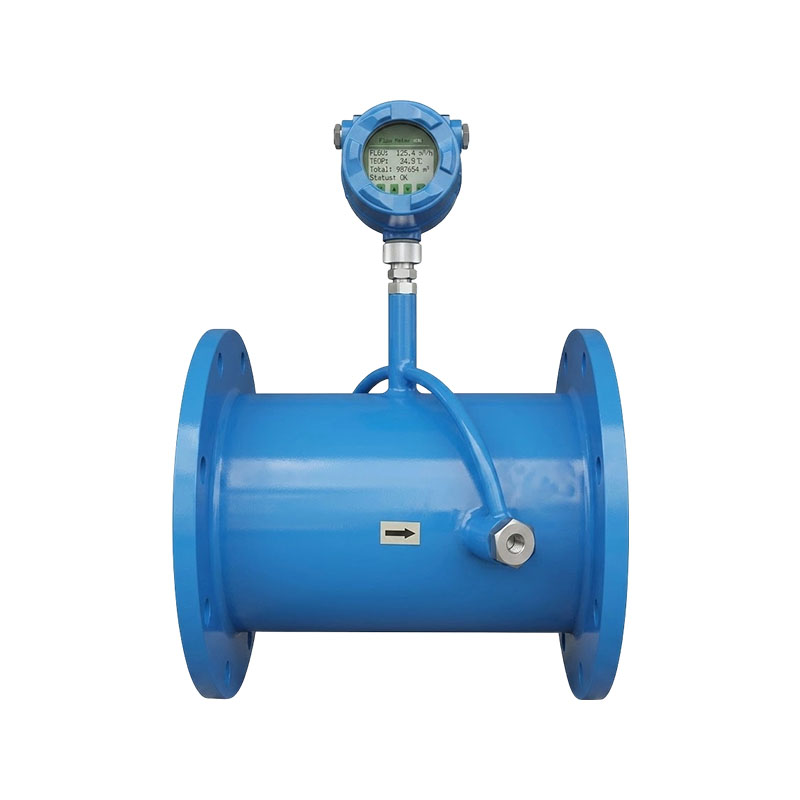

(4) Ultraljudsflödesmätare

Ultraljudsflödesmätare mäter den lilla skillnaden i restid mellan ultraljudspulser som skickas med och mot flödesriktningen, eller, i vissa konstruktioner, mäter dopplerfrekvensförskjutningen som orsakas av partiklar eller bubblor som transporteras i vätskan. Klämversioner monteras på utsidan av röret, så att de kan installeras eller servas utan att skära i rörledningen eller stoppa processen. Denna icke-påträngande kvalitet gör att ultraljudsmätare passar bra för rörledningar med stor diameter och för platser där det skulle vara störande att stänga av processen för att installera en mätare.

(5) Coriolis-massflödesmätare

Coriolis-flödesmätare mäter massflödet direkt genom att plocka upp en lätt vridande rörelse, känd som Coriolis-effekten, i ett vibrerande rör när vätska rör sig genom det. Eftersom avläsningen baseras på massa snarare än volym, påverkas Coriolismätare i stort sett opåverkade av förändringar i vätskedensitet, tryck eller temperatur, vilket stöder mycket hög noggrannhet. Samma design kan mäta vätskedensitet samtidigt, vilket är en anledning till att det är ett vanligt val för förvaringsöverföring och högvärdig vätskemätning, även om instrumentet tenderar att vara tyngre och dyrare än andra konstruktioner.

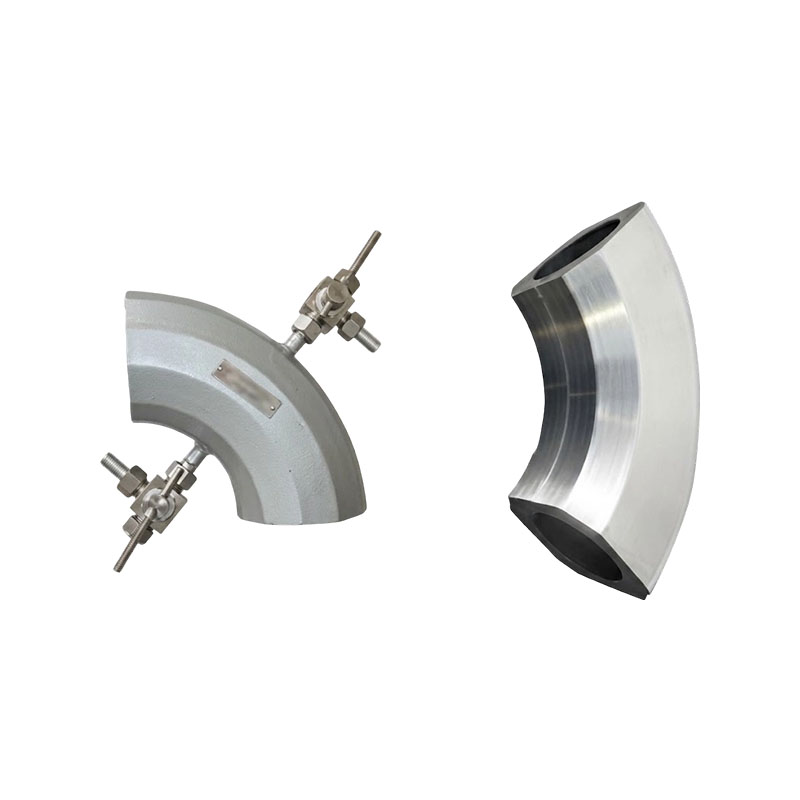

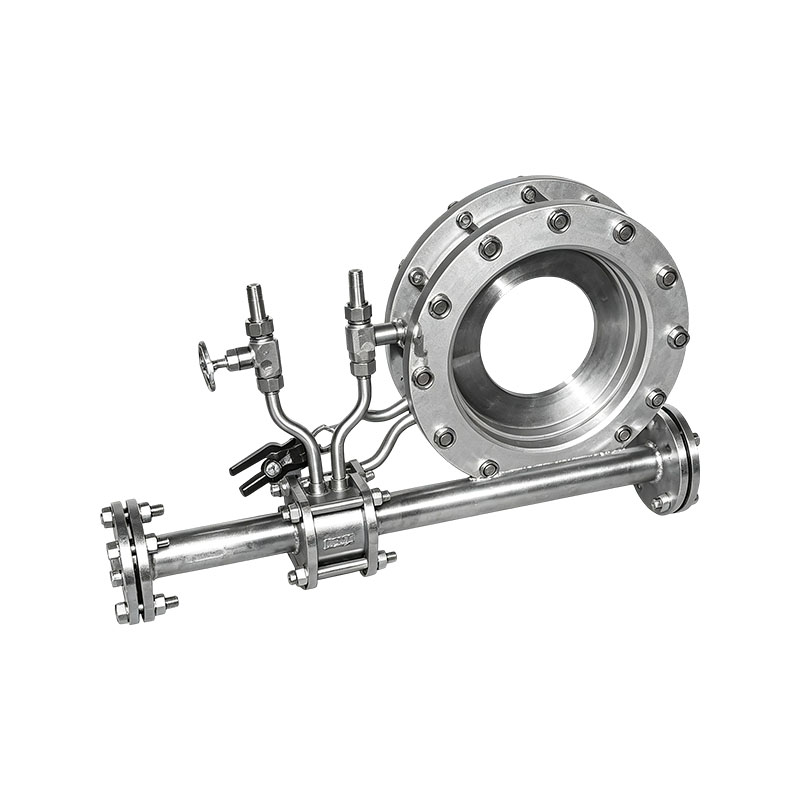

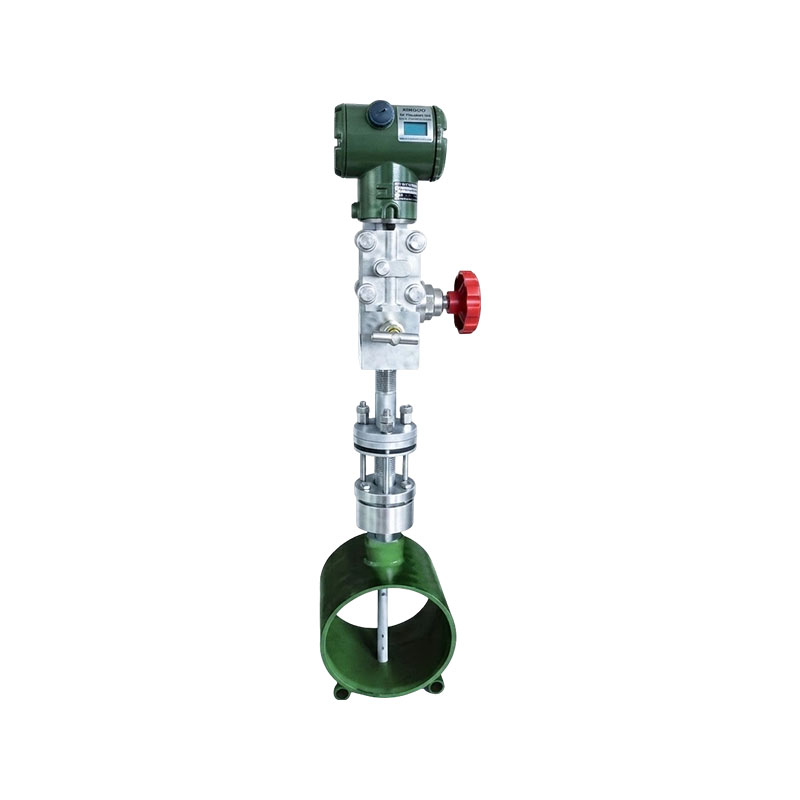

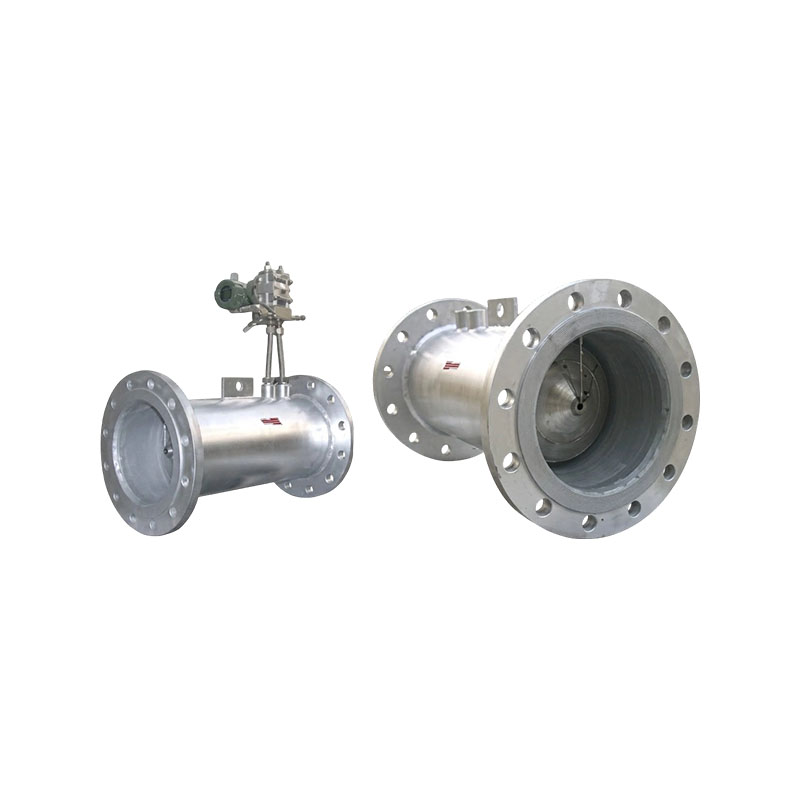

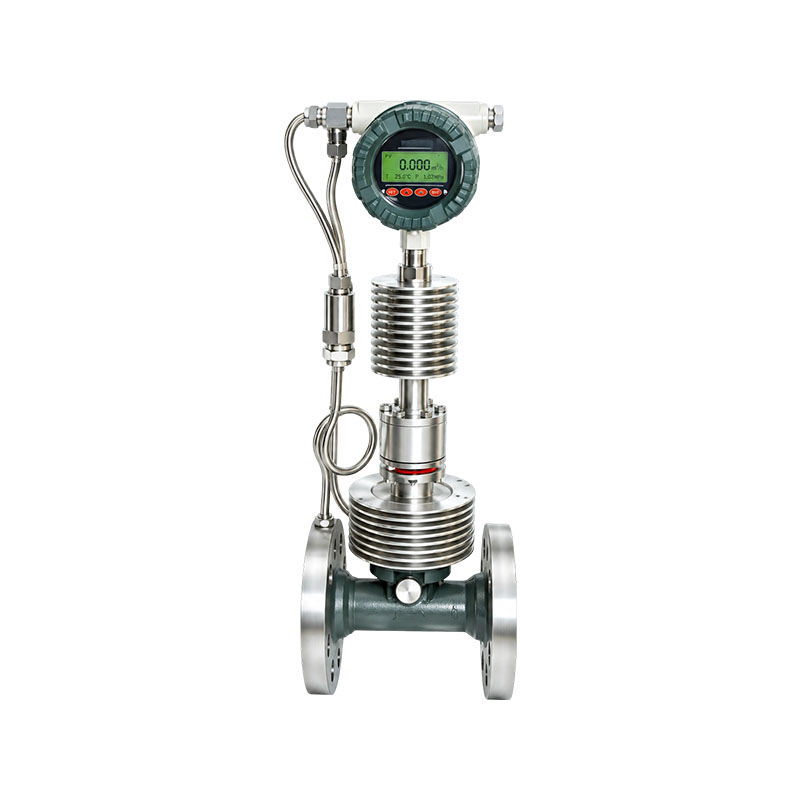

(6) Flödesmätare för differentialtryck (öppningsplatta).

Differentialtrycksflödesmätare, oftast byggda runt en öppningsplatta, smalnar av flödesvägen något och mäter tryckfallet detta skapar. Eftersom flödeshastigheten är proportionell mot kvadratroten av den tryckskillnaden är designen enkel, välförstådd och fungerar över ett brett spektrum av rena vätskor, gaser och ånga, även om noggrannheten sjunker märkbart vid lågt flöde och den smala öppningen skapar en permanent, liten tryckförlust.

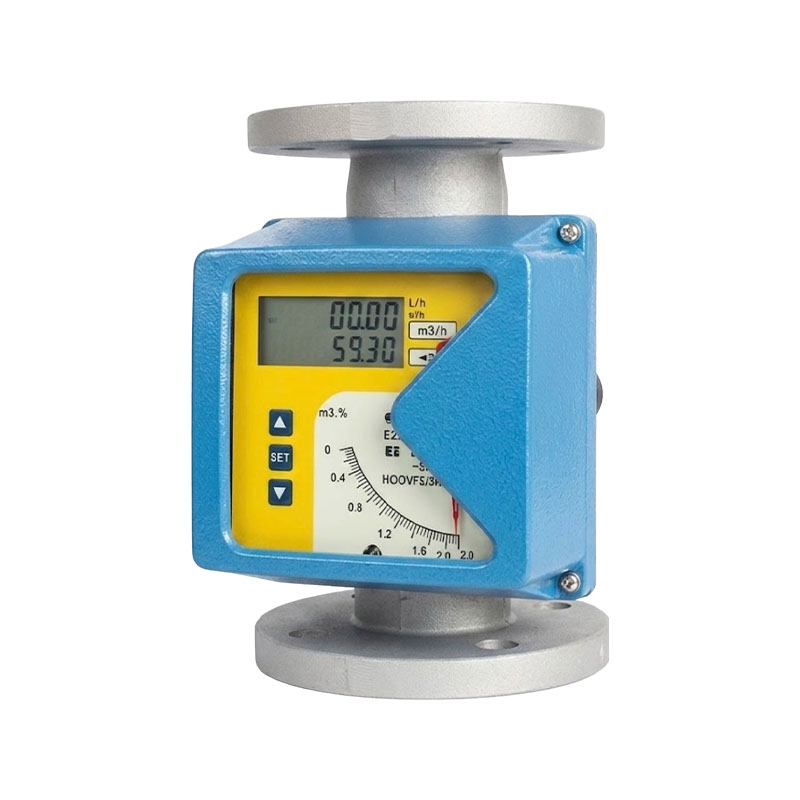

(7) Flödesmätare med variabelt område (rotametrar)

Flödesmätare med variabel area, mer känd som rotametrar, använder ett avsmalnande glas- eller metallrör där en liten flottör stiger eller faller beroende på flödeshastigheten, med flottörens position avläst rakt från en graderad skala. Eftersom den inte behöver någon extern strömförsörjning för en grundläggande visuell avläsning är denna design enkel och billig för allmän övervakning, även om den normalt monteras vertikalt och ger mindre exakta avläsningar än elektroniska alternativ.

(8) Diagram: Jämförelse av typisk räckvidd (avvikelseförhållande).

Räckvidd, ibland kallat turndown-förhållande, beskriver hur stort intervall av flödeshastigheter ett givet instrument kan mäta samtidigt som det håller sig inom dess nominella noggrannhet. Diagrammet nedan visar typiska siffror för avståndsförmåga för de flödesmätare som beskrivs ovan, givet som ett förhållande mellan den högsta och lägsta flödeshastigheten som instrumentet kan mäta tillförlitligt. Ett högre förhållande innebär att ett instrument kan hantera ett bredare spektrum av driftsförhållanden utan att behöva ändra storlek eller byta ut. Detta är viktigast för processer där flödeshastigheten svänger märkbart över en produktionscykel. Avläsning av avståndsförmåga tillsammans med noggrannhet ger en mer fullständig bild av hur ett instrument kommer att hålla i det långa loppet.

Coriolis massflödesmätare erbjuder vanligtvis gruppens bredaste räckvidd, med siffror som ofta citeras så höga som 100:1 , som passar med massmätning genom rördeformation som förblir stabil över ett mycket brett flödesområde. Både elektromagnetiska och ultraljudsflödesmätare når vanligtvis en vändning nära 50:1 , vilket ger stabila avläsningar över ett brett driftsfönster utan några rörliga delar inblandade. Turbinflödesmätare sitter vanligtvis runt 20:1 , vilket räcker för många allmänna processjobb men smalare än elektromagnetiska eller ultraljudsalternativ. Vortexmätare landar vanligtvis nära 15:1 , begränsad av den minsta hastighet som behövs för att hålla en detekterbar virvelavstötningssignal igång. Rotametrar erbjuder vanligtvis en turndown runt 10:1 , bra för konstant flödesövervakning men mindre flexibel där flödeshastigheterna varierar mycket. Mätare med öppningar visar vanligtvis den smalaste avståndsförmågan av de vanliga typerna, ofta citerade runt om 4:1 , ett direkt resultat av kvadratrotsförhållandet mellan tryckskillnad och flödeshastighet, vilket gör att mätosäkerheten växer snabbt vid minskat flöde. När en process förväntas löpa över ett brett spektrum av flödesförhållanden, kan ett instrument med snäv avståndsförmåga låta mätaren arbeta utanför dess exakta intervall under långa tidsperioder. Å andra sidan, att specificera mycket mer räckviddsförmåga än en stabil, smal applikation faktiskt behöver ökar vanligtvis bara kostnaden utan att tillföra verkliga fördelar. Att matcha avståndsförmågan med hur processen faktiskt beter sig, snarare än att ställa in den siffra som är högst, tenderar att ge det bästa totala värdet. Detta är en anledning till att val av flödesmätare vanligtvis görs tillsammans med en titt på historiska eller förväntade flödesdata för rörledningen i fråga.

(9) Diagram: Jämförelse med flera attribut av valda flödesmätaretyper

Utöver noggrannhet och avståndsförmåga formar en handfull andra egenskaper hur väl en flödesmätare passar en given installation. Radardiagrammet nedan jämför tre mycket använda typer, elektromagnetisk, virvel och ultraljud med klämning, över fem kvaliteter: noggrannhet, mediaanpassning, lågtrycksförlust, enkel underhåll och signalstabilitet. Varje kvalitet bedöms på en relativ skala och ett större skuggat område pekar på starkare övergripande prestanda över de fem dimensionerna som visas. Detta diagram är tänkt att stödja en väl avrundad jämförelse snarare än att kröna en teknologi som det bästa valet i varje situation. De relativa styrkorna som visas här ska alltid vägas mot de specifika vätske- och platsförhållandena för det faktiska projektet.

Jämförelsen visar det elektromagnetiska flödesmätare poäng starkt på noggrannhet och signalstabilitet, vilket passar det enkla, linjära förhållandet mellan inducerad spänning och flödeshastighet, samtidigt som de poängsätter mer måttligt på medias anpassningsförmåga eftersom vätskan måste vara elektriskt ledande. Med ingenting som sitter inuti röret för att blockera flödet, ger de också bra resultat vid låga tryckförluster, och att de inte har några rörliga delar hjälper deras underhållsenkelhet också. Vortexflödesmätare visar en jämnare spridning över alla fem kvaliteter, solida men inte enastående i var och en, vilket speglar hur brett de gäller för vätskor, gaser och ånga utan att vara toppvalet i någon enskild kategori. Den lilla bluffkroppen inuti röret orsakar viss tryckförlust, vilket visar sig som en måttlig poäng där. Clamp-on ultraljudsflödesmätare poäng särskilt bra på mediaanpassning och låga tryckförluster, eftersom montering på utsidan av röret innebär att sensorn aldrig vidrör vätskan och ingenting blockerar flödesvägen. Enkelt underhåll passar också bra för ultraljudskonstruktioner, eftersom det inte finns någon våt del att byta ut eller rengöra med tiden. Som sagt, ultraljudsmätare kan förlora viss signalstabilitet när vätskan bär med sig gasbubblor eller många fasta partiklar, eftersom det stör transittiden eller dopplermätningen. Denna avvägning är en bra illustration av varför ingen enskild flödesmätartyp vinner i varje situation; rätt teknik beror på vilken av dessa egenskaper som är viktigast för en given rörledning, vätska och driftsmiljö. Platser som hanterar ett brett utbud av processvätskor har ofta mer än en flödesmätarefamilj till hands av just detta skäl.

4. Där flödesmätare används

Flödesmätare dyker upp i nästan varje industrisektor där en vätska behöver mätas, kontrolleras eller redovisas. Vilken typ som används i en viss sektor beror vanligtvis på vätskans egenskaper, hur noggrann avläsningen behöver vara och hur rörledningen är utlagd. Tabellen nedan ger en snabbreferens för vanliga branscher och de typer av mätningar de vanligtvis behöver.

Kort sagt: vad dessa sektorer delar är ett behov av pålitliga flödesdata vid en specifik punkt i processen, oavsett om det gäller energiredovisning, processkontroll eller hygienisk produkthantering, och den flödesmätarefamilj som passar varje sektor bäst följer vanligtvis av hur ledande, rena och trycksatta industrins vätskor vanligtvis är.

Diagram: Mätstabilitet över flödesintervallet

En flödesmätare har sällan ett fast flöde under hela sin livslängd; flödesförhållandena skiftar vanligtvis under en produktionscykel. Linjediagrammet nedan visar hur mätfelet förändras när flödeshastigheten rör sig från 10 procent upp till 100 procent av full skala, och jämför en elektromagnetisk flödesmätare med en öppningsplattas differenstryckmätare. Denna jämförelse bringar den tidigare diskussionen om mätprinciper ner till en praktisk, synlig skillnad. Att se detta mönster hjälper till att förklara varför vissa typer av flödesmätare väljs för applikationer där flödeshastigheterna studsar runt. Den horisontella axeln visar flödeshastigheten i procent av instrumentets fullskaliga betyg, och den vertikala axeln visar mätfel i procent.

Diagrammet visar att elektromagnetisk flödesmätare håller en ganska platt fellinje över hela flödesområdet och håller sig nära 0,5 procent oavsett om det körs på 10 procent eller 100 procent av full skala. Denna stabilitet kommer direkt från det linjära förhållandet mellan inducerad spänning och vätskehastighet, vilket inte beror på kvadraten på flödeshastigheten. Den öppningsplatta mätare , däremot, visar en tydlig ökning av fel när flödeshastigheten sjunker och rör sig runt omkring 1,0 procent i full skala upp till ungefär 4,0 procent vid 10 procent av full skala. Detta kommer från kvadratrotsförhållandet mellan tryckskillnad och flödeshastighet, vilket innebär att en liten trycksignal vid lågt flöde övergår till en jämförelsevis stor mätosäkerhet. För processer som löper stadigt nära sin designade flödeshastighet kanske denna skillnad inte spelar så stor roll i praktiken, eftersom båda instrumenttyperna kan prestera bra inom ett smalt driftsband. Men för processer med batchcykler, uppstarts- och avstängningssvängningar eller säsongsbetonade behovsförändringar kan flödeshastigheten tillbringa mycket tid långt under designpunkten, där gapet mellan dessa två mätmetoder blir mycket mer märkbart. Detta är en praktisk anledning till att differentialtrycksmätare ofta paras ihop med en bredare dimensioneringsmarginal, eller byts ut mot virvel-, ultraljuds- eller elektromagnetiska alternativ, i applikationer där lågflödesnoggrannhet verkligen räknas. Ingenjörer som granskar historiska flödesdata för en given rörledning kan använda en jämförelse som denna för att bedöma om ett lägre prisskillnadstryckinstrument kommer att möta deras behov över hela driftsområdet, eller om den extra kostnaden för en elektromagnetisk eller ultraljudsmätare är värt det för stabil lågflödesprestanda.

5. Urvalsguide: Vad du bör tänka på när du väljer en flödesmätare

Att välja rätt flödesmätare för en pipeline innebär att man kontrollerar flera relaterade faktorer tillsammans, snarare än att nollställa en enda spec som noggrannhet eller pris. Punkterna nedan granskas vanligtvis under specifikationen, vanligtvis i ungefär den ordning som visas.

1. Mediakompatibilitet : bekräfta om vätskan är en vätska, gas eller ånga, om den leder elektricitet och om den bär partiklar, bubblor eller korrosiva komponenter som kan påverka sensormaterialen.
2. Noggrannhet and repeatability needs : ta reda på om jobbet innefattar vårdnadsöverföring, strikt processkontroll eller allmän övervakning, eftersom detta snabbt begränsar området för lämpliga mätprinciper.
3. Flödesintervall och behov av sänkning: titta på förväntade lägsta och maximala flödeshastigheter över hela driftscykeln, inklusive uppstart, avstängning och lågtrafik, för att bekräfta den avståndsförmåga som krävs.
4. Installationsutrymme och raka rördragningar: kontrollera tillgängliga uppströms och nedströms raka rörlängder, monteringsriktning och om röret förblir helt fyllt under drift.
5. Tryckförlusttolerans: ta reda på om processen kan absorbera tryckfallet från ett hinder i ledningen, eller om en icke-påträngande design är mer meningsfull för att spara pumpenergi.
6. Signalutgång och kommunikationsprotokoll: matcha instrumentets utgång, såsom 4-20mA, puls, eller ett digitalt protokoll, till vad det befintliga styrsystemet kan hantera.
7. Miljöförhållanden: ta hänsyn till omgivningstemperatur, vibrationer, elektromagnetiska störningar och eventuell klassificering av farliga områden som gäller på installationsplatsen.
8. Långsiktig underhållskapacitet: överväg tillgången till teknisk support, reservdelar och kalibreringstjänster under instrumentets förväntade livslängd.

I praktiken blir dessa punkter sällan utvärderade en i taget, eftersom en tillverkare med en bred instrumentbakgrund kan hjälpa till att rada upp flera av dem samtidigt. Xinguo Group Co., Ltd. utvecklar temperatur-, tryck-, nivå- och flödesinstrument som en del av ett koordinerat produktsortiment, vilket innebär valvägledning, sensormaterialval och signalutgångskonfiguration kan granskas tillsammans istället för som separata inköpsbeslut. Xinguo Group Co., Ltd. grundades 1997 och har sitt huvudkontor i Tianchang City, Anhui-provinsen, och har byggt upp en bred instrumenterings- och materialverksamhet under mer än två decennier, med ett tekniskt team som inkluderar seniora ingenjörer och biträdande ingenjörer som stödjer produktutveckling och kvalitetskontroll över företagets olika produktlinjer. Den här typen av förenat tillvägagångssätt, uppbackad av en etablerad tillverkningsbas, tenderar att hjälpa anläggningar som kör flera instrumenttyper längs en enda processlinje och föredrar att hålla signalprotokoll och kalibreringsmetoder konsekventa över hela sin instrumentering.

Kort sagt: behov av mediakompatibilitet och noggrannhet begränsar i allmänhet fältet först, flödesintervall och installationsbegränsningar begränsar det ytterligare, och signalutgång, miljö och underhållsstöd avrundar en specifikation som passar både processen och anläggningens långsiktiga driftbehov.

6. Jämförande översikt över huvudtyper av flödesmätare

Tabellen nedan sammanställer funktionsprincipen, typisk noggrannhet, avståndsförmåga, tryckförlustbeteende och medialämplighet för de typer av flödesmätare som behandlas på denna sida. Det är tänkt som en snabbreferens för screening i ett tidigt skede, innan en mer detaljerad teknisk granskning görs för en specifik rörledning och vätska.

As the table shows, no single flow meter type comes out on top in every column at once, which underlines the main point of this page: choosing an instrument depends on which combination of accuracy, rangeability, pressure loss, and media compatibility matters most for the process at hand. Platser som hanterar flera vätsketyper och processförhållanden har vanligtvis mer än en flödesmätarefamilj till hands för att täcka dessa olika behov.

7. Installations- och underhållsvägledning

(1) Installationsrutiner

Bra installation har en direkt effekt på flödesmätarens noggrannhet, oavsett den underliggande mätprincipen. De flesta flödesmätare behöver ett minsta rakt rördrag före och efter sensorn så att vätskans hastighetsprofil kan lägga sig innan den mäts, och detta krav är vanligtvis strängare för turbin- och munstycksplattor än för elektromagnetiska eller ultraljudstyper. Röret bör förbli helt fyllt vid mätpunkten, eftersom ett delvis fyllt rör släpper in luftfickor som slänger avläsningen för de flesta typer av flödesmätare. Korrekt jordning har stor betydelse för elektromagnetiska flödesmätare, eftersom lösa elektriska strömmar i rörledningen annars kan störa den lilla inducerade spänningssignalen. Vibration isolation and secure mounting help protect vortex and turbine sensors from mechanical stress that could affect their calibration over time.

(2) Rutinunderhåll

Rutinunderhåll varierar beroende på typ av flödesmätare men inkluderar vanligtvis periodiska kontroller av eventuella fuktade komponenter, verifiering av noll- och spankalibrering och rengöring av alla ytor som rör processvätskan. Turbin- och rotameterkonstruktioner drar nytta av regelbundna kontroller av deras rörliga delar, eftersom mekaniskt slitage är den främsta orsaken till precisionsdrift i dessa konstruktioner över tid. Electromagnetic, vortex, and clamp-on ultrasonic flow meters, none of which have moving parts in the wetted path, generally need less mechanical upkeep, though electrode fouling in electromagnetic meters and transducer coupling in ultrasonic meters are still worth checking on a schedule. Differenstrycksinstrument bör ha sina impulsledningar kontrollerade med jämna mellanrum för blockering eller läckage, eftersom dessa ledningar direkt påverkar trycksignalen som når sändaren.

(3) Felsökningsindikatorer

En plötslig eller gradvis bristande överensstämmelse mellan flödesmätarens avläsning och kända processfakta, såsom en tanknivåändring eller en batchmängd, är ofta det första tecknet på att något är av. Signalbrus eller instabilitet pekar vanligtvis på medbringad luft, kavitation eller elektromagnetisk störning från närliggande utrustning, medan en stadig men felaktig avläsning kan peka på sensorförorening, kalibreringsdrift eller en delvis blockerad flödesväg. Att kontrollera installationsförhållandena mot den ursprungliga designen är vanligtvis det första felsökningssteget, innan du rör några kalibreringsinställningar.

Kort sagt: bra installation förhindrar många noggrannhetsproblem innan de startar, rutininspektion fångar upp slitage eller nedsmutsning tidigt, och en tydlig felsökningsordning, kontroll av installationen innan du rör kalibrering, löser i allmänhet läsproblem snabbare.

8. Vanliga frågor

Vad är skillnaden mellan noggrannhet och repeterbarhet i en flödesmätare?

Noggrannhet är hur nära ett flödesmätvärde stämmer överens med det verkliga flödesvärdet, vanligtvis angivet som en procentandel av avläsningen eller av full skala. Repeatability is how consistently the instrument gives the same reading under unchanged conditions, without necessarily saying how close that reading is to the true value. Ett instrument kan visa hög repeterbarhet samtidigt som det har en kalibreringsoffset som påverkar dess totala noggrannhet.

Kan en typ av flödesmätare användas för både vätskor och gaser?

Some flow meter types, including vortex and certain differential pressure designs, can be used for both liquids and gases, though sizing and calibration differ between the two. Andra, såsom elektromagnetiska flödesmätare, fungerar bara med elektriskt ledande vätskor och kan inte användas för gasmätning. Det är värt att kontrollera tillverkarens specifikation för den avsedda vätskan innan du slutför ett val.

Hur ofta ska en flödesmätare omkalibreras eller inspekteras?

Omkalibreringsintervall beror på typen av flödesmätare, vätskan som mäts och hur kritisk applikationen är, med många industrianläggningar som följer ett schema som sträcker sig från årligen till med några års mellanrum. Ansökningar om vårdnadsöverföring eller myndighetsrapportering följer vanligtvis ett mer frekvent inspektionsschema än allmänna processövervakningspunkter. Att titta på den historiska kalibreringsdriften för en specifik instrumentmodell kan hjälpa till att ställa in ett vettigt intervall för en given plats.

Varför spelar längden på rakt rör före en flödesmätare betydelse?

Böjningar, ventiler och andra rördelar stör vätskans hastighetsprofil och skapar turbulens eller ojämnheter som kan fortsätta en bit nedströms. De flesta flödesmätare är kalibrerade med en stabil, jämn hastighetsprofil vid den punkt där de mäter, så för lite rakt rör före eller efter mätaren kan orsaka fel även när själva instrumentet fungerar korrekt.

Vad orsakar signalinstabilitet i flödesmätsystem?

Signal instability often comes from entrained air or gas bubbles in liquid service, cavitation near valves or pumps, electromagnetic interference from nearby motors or variable frequency drives, or mechanical vibration affecting the sensor. Pinning down the exact cause usually means checking installation conditions, process operating parameters, and the electrical environment around the instrument.

Tillverkar Xinguo Group Co., Ltd. flödesmätare för specifika industriella krav?

Xinguo Group Co., Ltd. develops and produces flow instruments alongside temperature, pressure, and level instrumentation, supporting process industries including power, petrochemical, metallurgy, and water treatment. With roots going back to 1997 and a manufacturing base in Tianchang City, Anhui Province, the company also produces cables, valves, and related automation equipment used across these same industries. This broad product range allows flow measurement needs to be reviewed alongside related instrumentation requirements within the same engineering process, which can be useful for facilities coordinating multiple instrument types across a single project.
