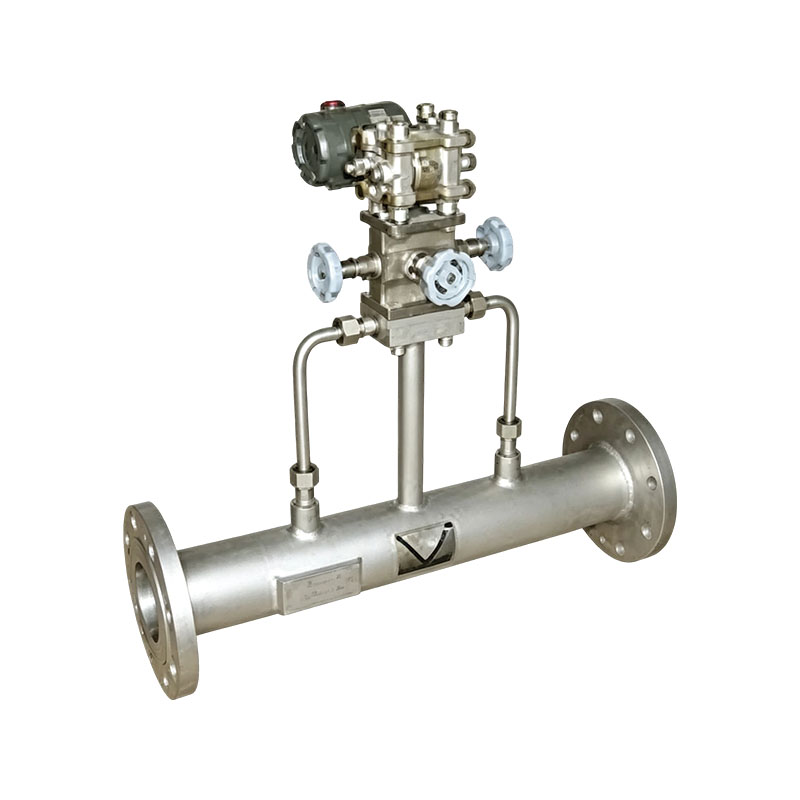

XG-LX serie kilflödesmätare

XG-LX kilflödesmätare är vårt företags senaste generations differentialtrycksflödesinstrumentsystem. Den uppfyller mätkraven för de flesta vätskor, inklusive rena vätskor, gaser och ånga. Den är särskilt lämplig för att mäta vätskor som är svåra att mäta med traditionella flödesmätare, såsom massa, slurry, oljeslurry, eldningsolja, restolja, stenkolstjära och andra högviskösa vätskor och suspensioner som är benägna att kristallisera och smutsas. Därför används kilformade flödesmätare i stor utsträckning för att mäta media med hög viskositet och lågt Reynolds-nummer inom områden som petroleum, kemi, kraft och lätt industri.

Produktegenskaper:
1. Användningen av "V"-formade flödeskomponenter kan eliminera stillastående områden och förhindra blockeringar i systemet.
2. Reynolds-talet har ett brett användningsområde, och även vid ett Reynolds-tal på 500 upprätthåller det fortfarande ett kvadratiskt förhållande mellan differenstryck och flödeshastighet.
3. Lätt att installera, använda och underhålla.
4. Hög mätnoggrannhet, utökad osäkerhet vid flödeskalibrering: ± 0,5%~± 0,2% (vattenkalibrering eller oljekalibrering).
5. Långsiktig stabilitet är bra, hyllad av användarna som ett instrument med noll felfrekvens.
6. Engångsmätare av delad typ; byte av kilen (mitten) kan utöka räckvidden.
7. Olika stilar:
Normal typ: Inom intervallet 1:10 är det olinjära felet för flödeskoefficienten ≤± 1%.
Högpresterande typ: Flödeskalibreringsexpansionsosäkerheten inom området 1:3 är ± 0,5%~± 0,2%.
8. Övertryckslarmvärdet och lågtryckslarmets värde kan ställas in enligt trycksituationen på plats. När övertryck eller lågtryckssituationer uppstår under användning kommer instrumentet automatiskt att ljuda och tända ett larm, vilket effektivt förhindrar produktionssäkerhetsolyckor orsakade av övertryck.

Applikationsindustri:
1. Petrokemisk industri: Mätning av högviskösa och partikelformiga medier såsom råolja, tjockolja, restolja, kolslurry, etc.; det är ett vanligt använt strypinstrument i raffineringsutrustning.
2. Metallurgiska gruvor: Används för att mäta slurry, koltvättvatten och masugns-/koksugnsgas; lämplig för arbetsförhållanden med mycket damm och fasta partiklar.
3. Elektrisk termisk kraft: Pannbränsle, avsvavlingsslam och askavattenflödesövervakning, som kan motstå höga temperaturer och smutsiga vätskor.
4. Miljövattenrening: Mätning av avloppsvatten, återflöde av slam och avloppsvatten som innehåller föroreningar, med en självspolande kilstruktur som inte är benägen att avsätta slam.

Kontakta oss
PREV：Ingen tidigare artikelNÄSTA：XG-DRB Dilbar flödesmätare
FAQ Prestandaspecifikationer

F1: Vad är principen för en kilflödesmätare, och vad är dess största fördel?
S: Tillhör differentialtrycksstrypningsflödesmätaren strömmar vätskan genom ett V-format kilblock i rörledningen, och ett differentialtryck genereras före och efter kilblocket. Flödeshastigheten beräknas utifrån differentialtrycket. Kärnfördelar: Inga döda hörn, självspolande effekt, skicklig på att mäta smutsiga medier med hög viskositet och fasta partiklar, stabil mätning även vid låga Reynolds-tal och stöd för dubbelriktad flödesdetektering.

F2: Vilka är kraven för den raka rörsektionen av en kilformad flödesmätare?
S: Kräver en längd som är kortare än öppningsplattan, vanligtvis 5D fram och 3D bak (D är rörledningens innerdiameter); Armbågar, ventiler och reducerare kan störa flödesfältet, så försök att undvika dem så mycket som möjligt; Under installationen ska de spetsiga hörnen på kilarna vara vända nedåt för att säkerställa ett jämnt flöde av fasta partiklar och undvika ansamling.

F3: Under vilka omständigheter är trafikmätningen felaktig?
S: Vanliga orsaker: ① Blockering, ansamling av vätska och läckage av tryckrör; ② Kilslitage och skalning förändrar strypområdet; ③ Konfigurationen av sändarområdet och kvadratrotsparametern är felaktig; ④ Mediets viskositet skiljer sig väsentligt från kalibreringsförhållandena. Prioritera att kontrollera tätningen av impulsrören och sändarparametrarna.

F4: Behöver kilflödesmätaren regelbundet underhåll?
S: Inga rörliga delar, lågt dagligt underhåll. Det rekommenderas att regelbundet blåsa och rengöra tryckledningen under fasta/höga dammförhållanden; Öppna balansventilen med tre ventiler för att skydda sändaren under långvarig avstängning; När man blåser rörledningen måste flödesmätaren tas bort för att förhindra att svetsslagg repar ytan på kilblocket och påverkar noggrannheten.

Prestandaspecifikationer: (För storlekar över DN300, kontakta vårt företag)

Modell Nominell diameter (mm) Kilförhållande h/D Flödesintervall (m³/h) Längd (mm) Arbetstryck (MPa) Medeltemperatur (℃) Vattenkalibreringsnoggrannhet (eller oljekalibrering) Fläns Standard
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3 ~ 33 700 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17 ~ 100 800 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
