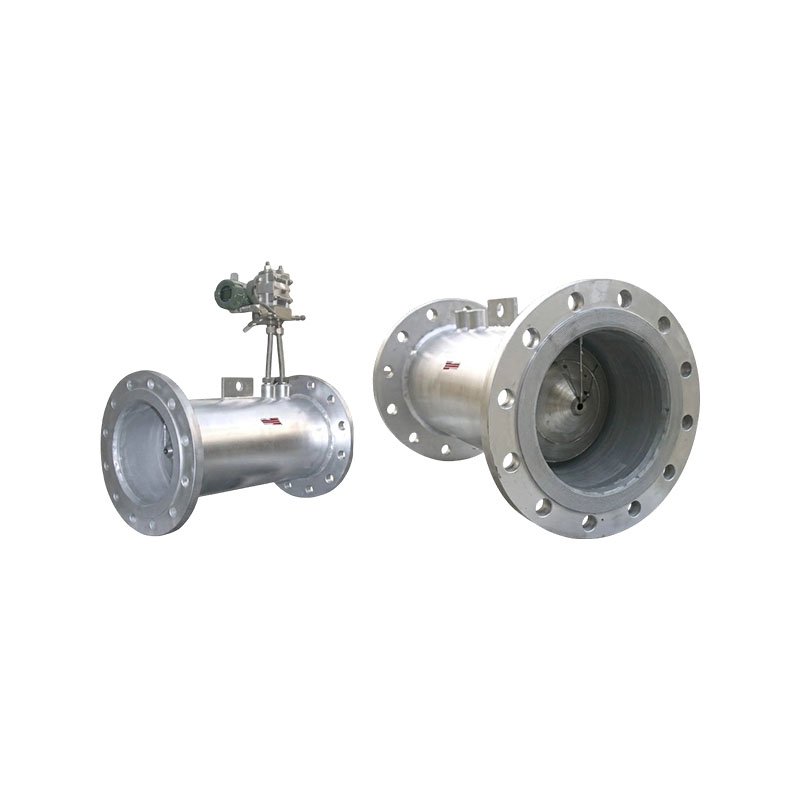

XG-V-serien V-notch flödesmätare

XG-V Series V-notch flödesmätare är differentialtrycksinstrument som mäter vätskeflödet inuti ett rör baserat på lagarna för bevarande av massa och energi. Den använder innovativt en V-formad kon upphängd i mitten av rörledningen som ett strypelement, vilket har de unika fördelarna med självupprättelse och självrengöring. Det är en ny typ av instrument med ett brett användningsområde.

Produktegenskaper:
1. Den självrenande funktionen hos XG-V konflödesmätaren saktar ner flödeshastigheten i mitten av rörledningen och accelererar flödeshastigheten nära rörväggen när vätskan passerar genom den V-formade konen, vilket gör det svårt för smuts att avsättas på strypelementet, vilket är fördelaktigt för noggrann och stabil mätning.
2. XG-V konflödesmätaren har en självkorrigerande funktion. Den V-formade konen, som kan bromsa flödeshastigheten i mitten av rörledningen och accelerera flödeshastigheten nära rörväggen, förbättrar effektivt fördelningen av vätskeflödeshastigheten, uppnår självkorrigering och förkortar avsevärt längden på de främre och bakre raka rören. Så länge den når fram 0-3DN och bakre 0-1DN kan den användas.
3. Bra slitstyrka, god långsiktig stabilitet och hög mätrepeterbarhet.
4. Den speciella strukturen har låg tryckförlust, med tryckförlust som sträcker sig från 1/3 till 1/5 av öppningsplattan. Områdesförhållandet är 10:1 (speciellt upp till 30:1).
5. Den speciella strukturen är lämplig för att mäta lågt statiskt tryck och lågt flöde.
6. På grund av den unika strukturen hos den koniska flödesmätaren används den ofta som blandare i många fall.
7. Lämplig för arbetstemperaturer upp till 850 ° C och tryck upp till 42 MPa. Om specialmaterial används är räckvidden ännu högre.
8. För användarnas bekvämlighet har vårt företags XG-V konflödesmätare både integrerade och delade strukturer.
9. Vårt företags patenterade plug-in XG-V-konflödesmätaresystem löser problemet med den höga kostnaden för att använda V-konsensorer för stora diametrar, behåller fördelarna med V-konmätning, utökar applikationsområdet för V-konflödesmätare kraftigt och löser problemet med litet differentialtryck i rörledningar med stor diameter, vilket gör mätningen obekväm. Har god ekonomi, aktualitet och stabilitet.
10. Den intelligenta integrerade V-kon flödesmätaren antar avancerad kretsdesign, kraftfulla funktioner, låg strömförbrukning, en stor skärm LCD för flödesinformation och avancerat internminne för att säkerställa datasäkerhet.
11. Det integrerade V-konflödesmätarsystemet kan drivas av batterier och extern 24VDC, matar ut 4-20 mA och pulssignaler och har HART-protokollet.

Huvudsakliga försäljningsargument:
1. Krav på korta raka rörsektioner: Utrustad med flödesfältskorrigeringseffekt behövs endast 0-3D uppströms och 0-1D nedströms raka rörsektioner. Den kan också installeras och användas för renovering på plats och smala rörledningsutrymmen, vilket minskar byggkostnaderna.
2. Lämplig för smutsiga och komplexa medier: Den ringformade strypstrukturen har en självblåsande och självrengörande effekt, vilket gör det svårt för damm att samlas och blockeras. Den kan mäta gas-, vätske- och ångmedier som innehåller föroreningar, är benägna att avlagringar och har hög viskositet.
3. Stabil och pålitlig mätning: Inga rörliga delar, bra repeterbarhet, slitstyrka, liten långvarig noggrannhetsdämpning, stabil mätning under höga och låga flödesförhållanden, brett intervall.
4. Liten tryckförlust: Jämfört med strypningsanordningar för öppningsplåtar har den lägre tryckförlust, sparar systemenergiförbrukning och är lämplig för stora rördiametrar och kontinuerliga oavbrutna produktionsförhållanden.

Applikationsindustri:
1. Petroleum- och naturgasindustrin: processmätning och handelsavräkning av råolja, raffinerad olja, naturgas och olje- och gasmedier som innehåller föroreningar.
2. Kemisk och petrokemisk industri: flödesövervakning av processgaser, ånga, korrosiva medier, slurry och lättkristalliserbara vätskor.
3. Elkraft och termisk kraftindustri: flödesmätning av pannånga, matarvatten, kondensat, gas, rökgas etc. i termiska kraftverk och centraliserade värmeprojekt.
4. Metallurgisk industri: Flödesdetektering av industriella medier som masugnsgas, koksugnsgas, cirkulerande vatten, tryckluft och slurry.
