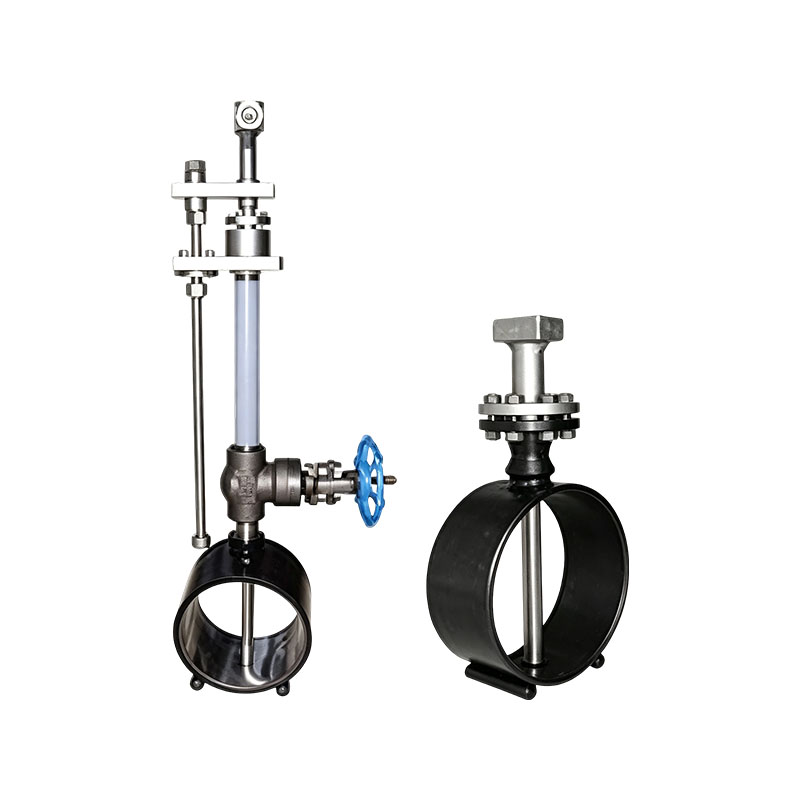

XG-DRB Dilbar flödesmätare

XG-DRB Dearbar enhetlig flödesmätare är en ny typ av plug-in flödesmätare som använder differentialtrycksprincipen för flödesmätning och följer Bernoullis ekvation: Q=KxCx root DP. Den är för närvarande internationellt erkänd som den mest exakta, repeterbara och pålitliga flödesmätaren för engångsflödesdetektering. Den enkla strukturen, enkla montering och demontering, låga tryckförluster och låga kostnader för användning och underhåll gör den till en energibesparande och ekonomisk flödesmätare värd att marknadsföra och använda. Speciellt i fallet med rörledningar med en diameter större än 200 millimeter är fördelarna med den genomsnittliga rörflödesmätaren mer uppenbara. Används ofta i industrier som kraft, metallurgi och petrokemi.

Arbetsprincip:
XG-DRB Dearbar konstanthastighetsflödesmätare mäter flödet genom differenstrycket som genereras före och efter dess unika avkänningssond. När vätska strömmar genom sonden genereras ett högtrycksfördelningsområde på framsidan, som är något högre än det statiska trycket i rörledningen. Enligt Bernoullis ekvationsprincip ökar vätskans hastighet när den strömmar genom sonden, och ett lågtrycksfördelningsområde produceras på baksidan av sonden, där trycket är något lägre än rörledningens statiska tryck. Efter att differentialtrycksvätskan strömmar genom sonden uppstår virvlar på båda sidor av sonden, och ett partiellt vakuum genereras på baksidan av sonden. Det genomsnittliga högtrycket i högtrycksområdet överförs till övertryckskammaren i differentialtrycksinstrumentet genom sondens högtrycksledning; Det genomsnittliga lågtrycket i lågtrycksområdet överförs till undertryckskammaren på differentialtrycksinstrumentet genom sondlågtrycksledningen. Differentialtrycksinstrumentet mäter skillnaden mellan medelhögtrycket och medellågtrycket, och efter en kvadratrotsberäkning återspeglar det storleken på vätskans medelflödeshastighet. Den genomsnittliga flödeshastigheten är proportionell mot flödeshastigheten och kan sedan användas för att beräkna volymflödet eller massflödet för vätskan i rörledningen.

Produktegenskaper:
1. Flera applikationsmedia och brett mätområde. Lämplig för olika vätskor (gas, vätska, ånga), med diametrar från 38 mm till 15 000 mm, ett maximalt tryck på 40 MPa och en maximal temperatur på 550 ° C eller högre. Vid behov kan den också garantera ± 0,1 %, speciellt lämplig för industriell processkontroll;
2. Enkel struktur och lätt vikt;
3. Lätt att installera och demontera, låg kostnad och kan installeras och underhållas online;
4. Låga krav på raka rörsektioner. Kravet på längden på den raka rörsektionen är relativt lågt jämfört med öppningsplattan, vanligtvis cirka 10 till 25 gånger diametern;
5. Låg tryckförlust och betydande energibesparing. Den oåterhämtningsbara tryckförlusten är 2% till 15% av signaltryckförlusten, vilket är endast en tiondel av den oåterhämtningsbara tryckförlusten hos vanliga flödesmätare med öppningar. Den årliga driftskostnaden är 1/40 till 1/50 av öppningsplattan;
6. Konstant vätskekoefficient (K), stabil mätsignal och små fluktuationer;
7. Hög noggrannhet och god långsiktig stabilitet;
8. Själva mätningen av sondens tryck är antiblockerande, och sonden är utformad med en höghållfast struktur med dubbla kaviteter i ett stycke;
9. Vänligt gränssnitt mellan människa och maskin, 360-graders roterbart LCD-mäthuvud; Den kan visa omedelbar flödeshastighet, kumulativ flödeshastighet, stapeldiagramprocent, etc.

Huvudsakliga applikationsområden:
1. Mätning av primär- och sekundärluft i kraftverk
2. Mätning av masugnsgas;
3. Mätning av etan, eten, naturgas, etc;
4. Mätning av gas, kväve, syre, etc;
5. Tryckluftsmätning:
6. Mätning av mättad ånga, hög- och lågtrycksånga:
7. Mätning av kranvatten, cirkulerande vatten, etc.
