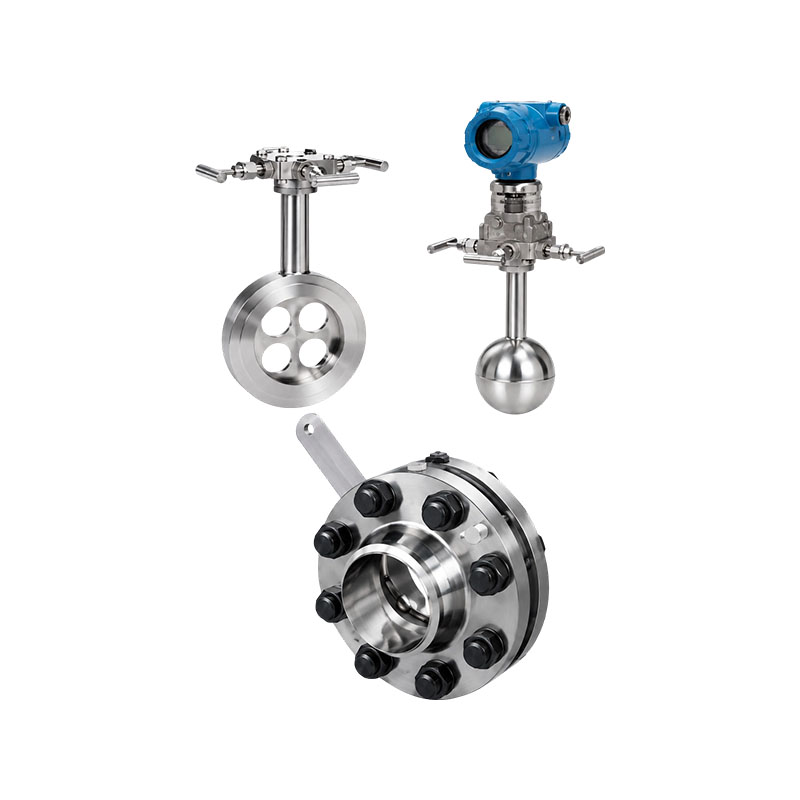

Den balanserade flödesmätaren av XG-PHL-typ har avsevärt förbättrat den traditionella strypanordningen och har betydande egenskaper för balanserad likriktning. Traditionella strypanordningar har bara en flödesöppning, vilket gör att vätskan förlorar sitt ideala flöde efter strypning, vilket inte fullt ut utnyttjar fördelarna med differentialtrycksflödesmätare. Balanserade flödesmätare gäller för nästan alla vätskemätningar och representerar en revolution inom vätskemätningstekniken. För närvarande har balanserade flödesmätare använts i stor utsträckning inom industrier som petroleum, kemisk, metallurgisk, kraft, naturgas och vattenrening.
Arbetsprincip:
En balanserad flödesmätare är en revolutionerande differenstrycksflödesmätare som fungerar på samma princip som andra differenstrycksflödesmätare, baserad på energiomvandlingsprincipen i slutna rörledningar; under idealiska vätskeförhållanden är flödeshastigheten i en rörledning proportionell mot kvadratroten av differentialtrycket. Flödeshastigheten i rörledningen kan beräknas baserat på Bernoullis ekvation genom att mäta differentialtrycksvärdet. Den balanserade flödessensorn är en porös stryplikriktare installerad på rörledningens tvärsnitt, med storleken och fördelningen av varje hål anpassad utifrån speciella formler och testdata, känd som öppningsnumret. När vätskan passerar genom skivans funktionella hål kommer den att balanseras och korrigeras; virveln kommer att minimeras och en ungefärlig ideal vätska kommer att bildas. Genom tryckmätanordningen kan en stabil differentialtryckssignal erhållas och volymflödet och massflödet kan beräknas enligt Bernoullis ekvation.
Produktegenskaper:
1. Hög linjäritet och bra repeterbarhet. Den balanserade flödessensorn har en symmetrisk porös struktur, som kan balansera flödesfältet, minska virvelströmmar, vibrationer och signalbrus. Stabiliteten för flödesfältet förbättras avsevärt, och linjäriteten är 5-10 gånger högre än den för öppningsplattan. Repeterbarheten ökas med 54 %, vilket är 0,15 %. Med sin omfattande prestanda tillhör den balanserade flödesmätaren kategorin high-end flödesmätare.
5: När intervallförhållandet är 1 kan linjäriteten nå ± 0,3 %;
7: När intervallförhållandet är 1 kan lineariteten nå ±0,5 %.
10: När intervallförhållandet är 1 kan lineariteten nå ± 1,0 %.
2. Låga krav på raka rörsektioner. På grund av det stabila flödesfältet och två gånger snabbare tryckåtervinning jämfört med öppningsplattor, minskar balanserade flödessensorer kraftigt kraven på raka rörsektioner. De främre och bakre raka rörsektionerna är i allmänhet 3D och 1D, med en minimilängd på mindre än 0,5D, vilket eliminerar ett stort antal raka rörsektioner, särskilt de som är gjorda av speciella och dyra material.
3. Minska permanent tryckförlust. Den porösa symmetriska balanserade designen minskar turbulenta skjuvkrafter och virvelbildning, minskar kinetisk energiförlust och minskar permanent tryckförlust med 2,5 gånger jämfört med öppningsplattor under samma mätförhållanden, vilket sparar avsevärda driftsenergikostnader. Det är ett energibesparande instrument som är värt att främja flitigt.
4. Motståndskraftig mot smuts och inte lätt igensatt. Den porösa symmetriska balanskonstruktionen minskar bildandet av turbulenta skjuvkrafter och virvlar, vilket avsevärt minskar bildandet av döda zoner, säkerställer smidig passage av smutsiga medier genom flera hål och minskar risken för blockering av vätskehål. 5. Kan direkt byta ut öppningsplattan. Den har samma användningsmetod och utseende som öppningsplattan, så den kan bytas ut direkt utan några förändringar i rör eller relaterade instrument. Det är mycket lämpligt för energimätning EMS transformation av hela anläggningen för att ersätta öppningsplattan med en balanserad flödesmätare.
6. Brett flödesmätområde. Enligt de experimentella resultaten, balansera prestanda för flödesmätaren så att dess flödeshastighet kan variera från minimum till överljud, med ett minimum Reynolds tal under 200 och ett maximalt Reynolds tal större än 107; Betavärdet kan väljas från 0,5 till 0,90.
7. Långsiktig stabilitet är bra. På grund av den betydande minskningen av turbulent skjuvkraft reduceras den direkta friktionen mellan mediet och strypelementet kraftigt, och dess β-värde förblir oförändrat under lång tid. Hela instrumentet har inga rörliga delar, så det kan bibehålla stabilitet under lång tid.
8. Kan mäta högtemperatur- och högtrycksmedia. Liksom öppningsplattor och andra strypanordningar beror arbetstemperaturen och trycket på rörledningens och flänsens material och kvalitet. Arbetstemperaturen kan nå 850 ° C, och arbetstrycket kan nå 42 MPa.
9. Kan mäta föroreningar under komplexa arbetsförhållanden. På grund av sin unika strukturella design har den speciella prestanda och kan utföra gas-flytande tvåfas, olika blandade gaser (såsom gas, biogas, kolgas, etc.), olika lågtemperaturgaser (såsom LNG, flytande kväve, flytande syre, flytande väte, flytande klor, flytande etylen, flytande petroleum-media, etc.), gas- flytande gas, etc. fukt), slurry, flerfasvattenflöde, vibrerande vattenflöde, elektromagnetiska interferensmedier och dubbelriktat flöde (eftersom balansflödesmätaren är helt symmetrisk på båda sidor).
Applikationsindustri:
1. Petrokemisk industri: Mätning av vätske-, gas- och ångflödeshastigheter
2. Termisk effekt: mätning av pannånga, cirkulerande vatten och gas
3. Metallurgi: masugnsgas, kylvatten, processgas
4. Vattenrening: industriellt avloppsvatten, rent vatten, tryckluft
