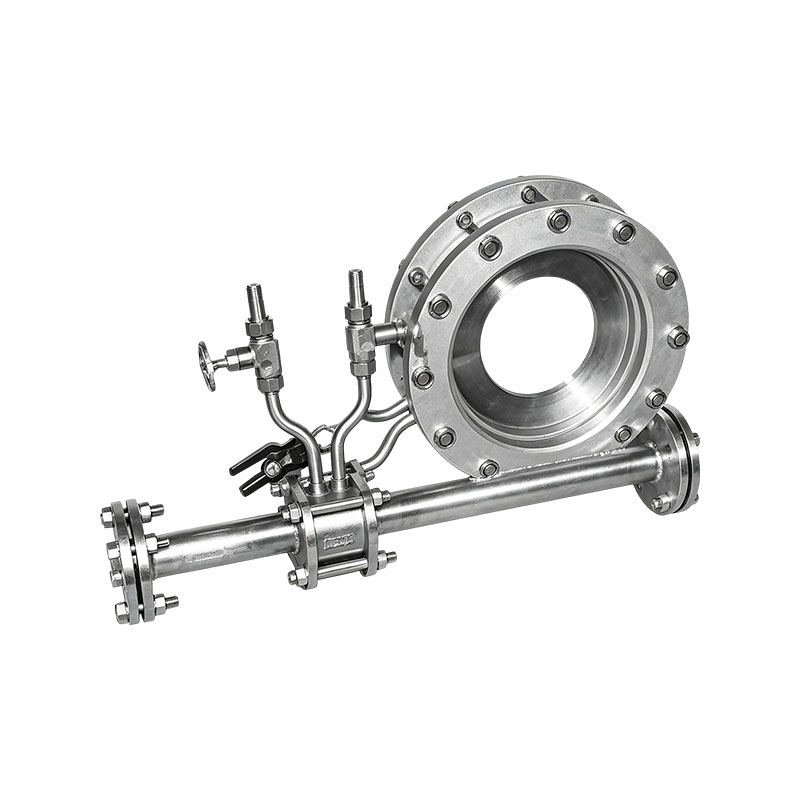

Orifice-flödesmätarna är differentialtrycksflödesmätare, som representerar de mest historiskt etablerade flödesmätningsanordningarna inom industriell produktion. De uppvisar olika typer, mogen teknologi och omfattande tillämpningar.
Produktegenskaper:
1. Enkel struktur, enkel installation, pålitlig drift, låg kostnad och en viss grad av noggrannhet
Kan uppfylla kraven för industriell produktion.
2. Med en lång historia, rika och tillförlitliga experimentella data och standardiserad design och bearbetning
Den internationella standarden för vanliga strypanordningar (munstycken, munstycken och Venturi) är
ISO 5167, och den har reviderats flera gånger. Så länge strypningskomponenterna är designade och bearbetade enligt standarderna,
Verklig flödeskalibrering krävs för att bestämma osäkerhetsintervallet.
3. Standardöppningsplattan är lämplig för en diameter på 50~3000 mm, med ett β på 0,2~0,75.
4. Standardmunstycket är lämpligt för en diameter på 50~500 mm, med ett β på 0,2~0,8.
5. Munstycket med lång hals är lämpligt för en diameter på 50-630 mm, med ett β på 0,2-0,8.
6. Mekanisk bearbetning av ett venturirör med en diameter på 50-250 mm och ett β-värde på 0,2-0,75.
7. Grovsvetsad järnplåt med en venturirörsdiameter på 200-1200 mm och ett β-värde på 0,2-0,70.
8. Diametern på det grovgjutna venturiröret är 100-800 mm, med ett β-värde på 0,2-0,75.
9. Venturimunstyckets diameter är 65-500 mm, med ett β-värde på 0,316-0,775.
10. 1/4 runda hål plattdiameter ≤ 500 mm, β är 0,245~0,6.
11. Diametern på den koniska populationsöppningsplattan är ≤ 500 mm och β är 0,1~0,316.
12. Diametern på plattan med dubbla öppningar är 40-100 mm, och β är 0,2-0,75.
13. Diametern på plattan med små hål är mindre än 50 mm och β är 0,2~0,75.
14. Diametern på den dolda plattan med små hål är ≤ 50 mm och β är 0,2~0,75.
15. Diametern på högtryckslinsöppningsplattan är ≤ 250 mm och β är 0,2~0,75.
16. Den breda kantöppningsplattan har en diameter på 50-400 mm och ett β på 0,2-0,75. 17. Diametern på den cirkulära perforerade plattan är 50-2000 mm, med ett β-värde på 0,1-0,8.
18. Excentrisk öppningsplatta med en diameter på 100-1000 mm och ett β på 0,46-0,84.
19. Ändöppningsplattan (munstycket) har en diameter på 100-1000 mm och ett β på 0,46-0,84.
20. Tryckområdet för ovanstående strypanordning är 0~42MPa, och temperaturen bestäms av materialet.
21. Dolt dubbelt venturirör, nominell diameter på rörledningen med cirkulär sektion: DN=300mm~6000mm, bredd x höjden på den rektangulära rörledningen: BxH (mm)=300x300~6000x6000, och andra geometriska ytrörledningar med samma nominella höjddiameter DN och varierande höjd. Nominellt tryck: PN ≤ 2,5 MPa, bestämt av arbetstemperatur och material; differenstryckvärde: (0~100) kPa, upprepat mätfel (stabilitet): ± 10Pa.
22. Vingvindmätningsanordningen är särskilt lämplig för att mäta luftflöde med stor kaliber, med stabil mätning, hög känslighet, tryckförlustförskjutning och hög noggrannhet.
23. Utformningen av vindmätningsanordningen inkluderar ett gränssnitt för omvänd blåsning och en dammutmatningsanordning, vilket är fördelaktigt för produktunderhåll och ökar produktproduktionen
Tillförlitlighet.
24. Avancerad och sofistikerad bearbetnings- och testteknik förbättrar produktens noggrannhet och stabilitet avsevärt.
25. Mogna strypkomponenter är integrerade med avancerad elektronisk teknologi för att skapa en intelligent integrerad flödesmätningsenhet med flödesdisplay på plats och flera signalutgångar (4-20mA, puls, med HART-protokoll).
26. Lågeffektkretsdesign minskar energiförbrukningen, ökar systemets stabilitet och tillförlitlighet. Det integrerade systemet har en batteriströmförsörjning och ett externt 24VDC-val, vilket är bekvämt för installation och användning.
Huvudsakliga försäljningsargument:
1. Standardiseringen är mogen och kräver ingen faktisk flödeskalibrering: den uppfyller standarderna GB/T2624 och ISO5167. Standard strypkomponenter kan användas direkt för mätning efter att ha bearbetats enligt specifikationer, vilket stöder handelsavräkning och mätningsspårbarhet.
2. Inga rörliga delar, hållbara och stabila: rena mekaniska strypningskomponenter, inga roterande/avkänningselement, hög temperatur- och högtrycksmotstånd, tillförlitlig långtidsdrift, lång livslängd, lågt grundläggande underhåll.
3. Brett utbud av mediumanpassning: Den kan mäta gaser, ångor och vätskor, stödja enfasvätskor, och vissa modeller kan anpassa sig till smutsiga medier som innehåller små mängder föroreningar. Rördiametertäckningen är omfattande.
4. Låg totalkostnad, flexibel matchning: enkel struktur, ekonomisk kostnad, kan matchas med alla märken av differentialtrycksgivare; Flera typer som öppningsplatta, munstycke, Venturi, V-kon, etc. kan väljas beroende på arbetsförhållandena.
Applikationsindustri:
1. Kraftindustri: Kraftverkspannaånga, primär/sekundärluft, cirkulerande vatten, naturgasenergimätning och energiförbrukningsredovisning.
2. Petrokemisk industri: processråvara flytande, högtrycksprocessgas, ånga, flödesövervakning av raffinering av rörledningar, materialförhållande, mätning av handelsöverlåtelse.
3. Metallurgisk industri: flödesdetektering av masugnsgas, omvandlarrökgas, kylvatten, tryckluft, ugnskonditionskontroll och energistatistik.
4. Uppvärmning/kommunal energi: mätning av ång-, varmvatten- och naturgasledningar i värmenätet, debitering för uppvärmning och balansering av ledningsflödet.
