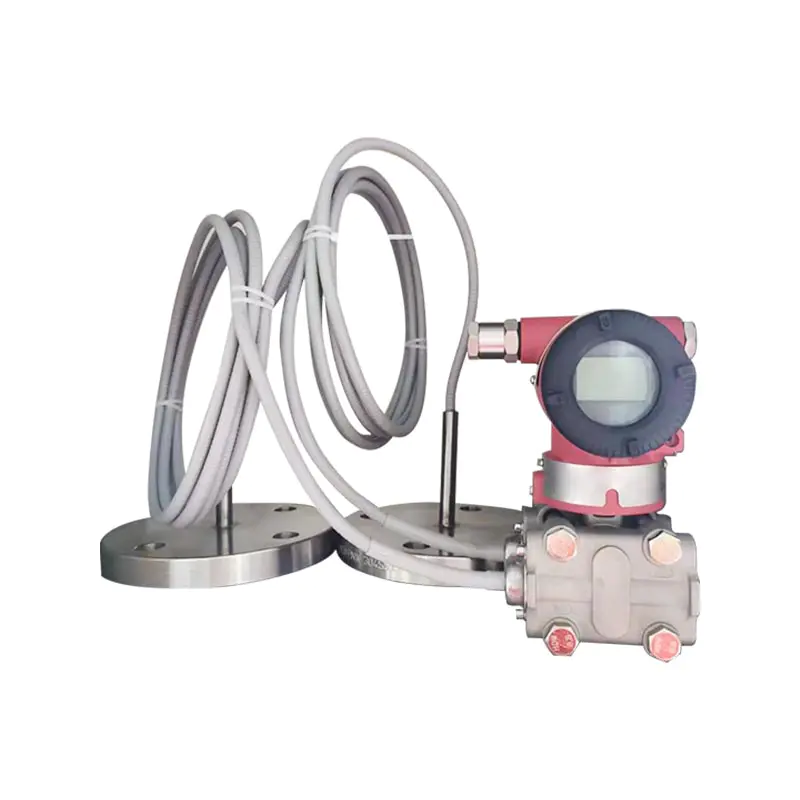

XG3051DP Fjärrsändare för differenstryck

F1: Vad är huvudsyftet med XG3051DP fjärrsändare med dubbla flänsar för mätning?
A: Används huvudsakligen för att mäta differenstryck; används ofta för att mäta vätskenivå, flödeshastighet och medeldensitet i slutna tankar. Kapillärisoleringsstruktur med dubbel fläns, lämplig för hög viskositet, enkel kristallisering, stark korrosion och högtemperaturmedia, för att undvika medelstor blockering och korrosion av sensorkroppen, utmatning 4-20mA HART och gränssnitt med DCS/PLC-system.
F2: Vilka är orsakerna till felaktig nollpunkt och numerisk drift efter dubbelflänsinstallation?
S: Drift kan orsakas av omgivningstemperaturförändringar, kapillärkompression, membranskalning och kristallisering och felaktiga migreringsparameterinställningar. Efter installationen måste nollpunktsmigrering på plats utföras; Undvik klämning och böjning av kapillärer med liten radie; När driftstemperaturen ändras avsevärt, öka instrumentets dämpning på lämpligt sätt.
F3: Hur väljer man materialet i flänsmembranet?
A: 316L rostfritt stål är valt för normala arbetsförhållanden; Frätande media kan väljas från Hastelloy-legering och tantalfilm. När du gör en beställning, ange mediumnamn, temperatur och tryck för enkel matchning av membran och kapillärfyllningsvätska.
F4: Vilka är tabun för att installera kapillärrör?
S: Kapning eller hård böjning av kapillärrör är inte tillåtet; den minsta böjradien är > 50 mm, och de kan inte klämmas eller stötas. Kapillärröret är fyllt med tätningsvätska inuti. När det är skadat och läcker, kommer instrumentet att misslyckas direkt och kan inte repareras på plats.

Bearbeta anslutningsinstruktioner för ensidig vidarebefordran utan vidarebefordringsflänsar

1/2-NPT elliptisk fläns i rostfritt stål (kod 1)		1. Tryckkammarfläns
		2. O-ringstätning
		3. NPT 1/2 elliptisk flänsanslutning
		4. Bult
M20x1,5 T-kontakt i rostfritt stål (kod 2)		1. Tryckkammarens fläns
		2. M20×1,5 T-formad hangängad beslag
		3. Bult
		4. O-ring
		5. M20×1,5 mutter
		6. Tryckinföringsrör

Mätparametrar: Differentialtryck, vätskenivå

Minsta räckvidd för fjärrsändaren bör vara det större värdet mellan minimiområdena i Tabell 1 och Tabell 2.
Det justerbara området ska inte vara mindre än minimiområdet. Fjärrsändarens maximala räckvidd ska vara det mindre värdet mellan sändarkroppens maximala räckvidd och nivåflänsens märktryck.

Utsignal
2-tråds, 4–20 mA DC HART-utgång, digital kommunikation; HART-protokollet överlagras på 4–20 mA DC-signalen.
Utsignalgränser: Imin = 3,9 mA, Imax = 20,5 mA

Dämpningskonstanten för förstärkarkomponenten är 0,1 s; tidskonstanten för sensorn och fjärrtätningsflänsen sträcker sig från 0,2 ~ 6 s, beroende på sensorområdet, intervallförhållandet, kapillärlängden och påfyllningsvätskans viskositet.
Den extra justerbara tidskonstanten sträcker sig från 0,1 ~ 60 s.

Sändarkroppen kan fixeras i vilken position som helst. Det optimala installationsförhållandet är att hålla processflänsaxeln vertikal. Positionsavvikelse kommer att orsaka en korrigerbar nollförskjutning. Det elektroniska höljet kan vridas upp till 360°, och ställskruven kan säkra det i valfri vinkelposition.
Fjärrtätningsflänsen ansluts till en passande fläns som överensstämmer med ANSI/DIN-standarder. Den passande flänsen ska vara utrustad med en mjuk packning och monteringsbultar och muttrar (bultar och muttrar är valfria för användare).
För sändare med dubbla fjärrtätningar ska kapillärenheterna och fjärrtätningsflänsarna installeras i en miljö med samma omgivningstemperatur så långt som möjligt.
Minsta böjningsradie för kapillären är 75 mm. Upprullning är strängt förbjudet!

Miljöförhållanden

Processmediumgräns temperaturgräns
Medeltemperatur: -30~400°C

Observera: Särskild uppmärksamhet bör ägnas alla värden som överstiger ovanstående temperatur- och tryckintervall; dessa kan mötas genom
speciell design.

Kraft- och belastningsförhållanden
Strömförsörjningsspänningen är 24V
R≤(Us-12V) /Imax kQ 2
där Imax=23 mA
Max nätspänning: 42VDC
Minsta strömförsörjningsspänning: 12VDC, 15VDC (bakgrundsbelyst LCD-skärm)
Belastningsintervall för digital kommunikation: 250~600Q

Obs: (1) Beskrivning av prestandanivå: Under testning är prestandan normal inom de tekniska specifikationernas gränser.
(2) B Prestandanivå Beskrivning: Under testning minskar eller försvinner funktioner eller prestanda tillfälligt men kan återhämta sig av sig själv; faktiska driftsförhållanden, lagring och data förblir oförändrade.

Figur 5: Elektriskt anslutningsdiagram

Obs: Snabbgränssnittsfunktionen motsvarar signalterminalen.

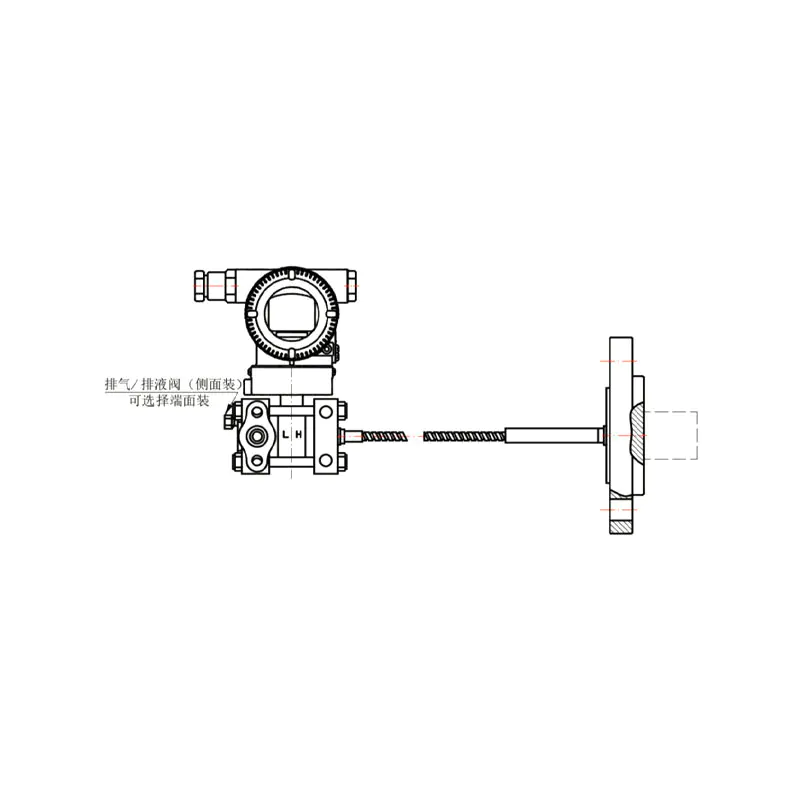

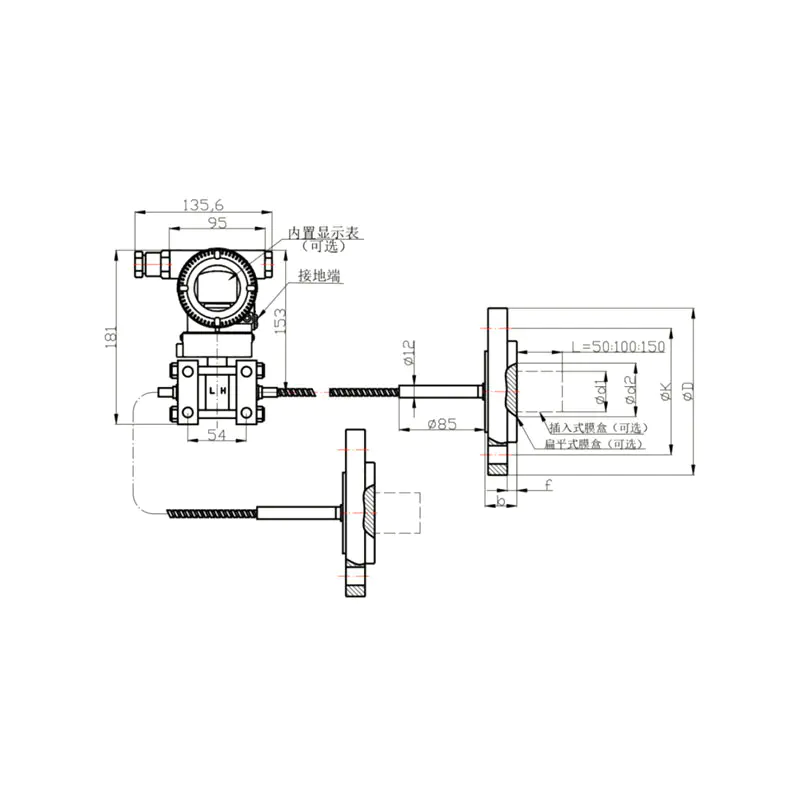

Ritning 1: Bastyp Dubbelsidig differenstryck Fjärrtätningsenhet Ritning	Ritning 2: Grundtyp Enkelsidig differenstryck Fjärrtätningsenhet Ritning

Obs:
(1) Den enkelsidiga differenstrycksfjärrtätningen av bastyp kan installeras på antingen högtryckssidan eller lågtryckssidan av transmitterkroppen.
(2) Installationsmetoden för transmitterkroppen för enkelsidig eller dubbelsidig bastyp differentialtrycksfjärrtätningar är densamma som för differenstrycktransmittern i XG3051DP-serien.

Obs:Usercanoptionallyequipinsaatonbosannut.

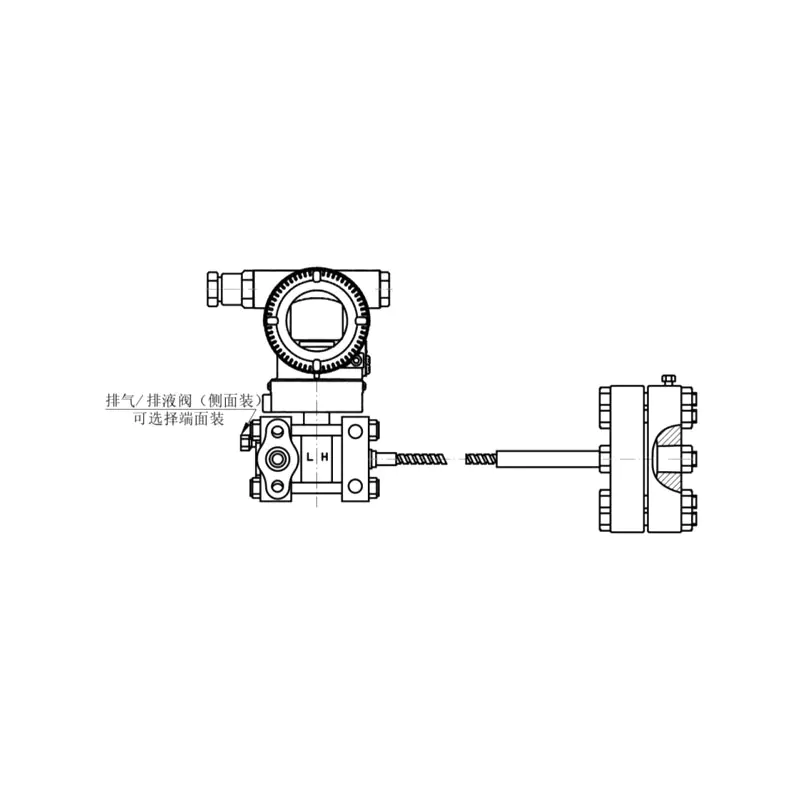

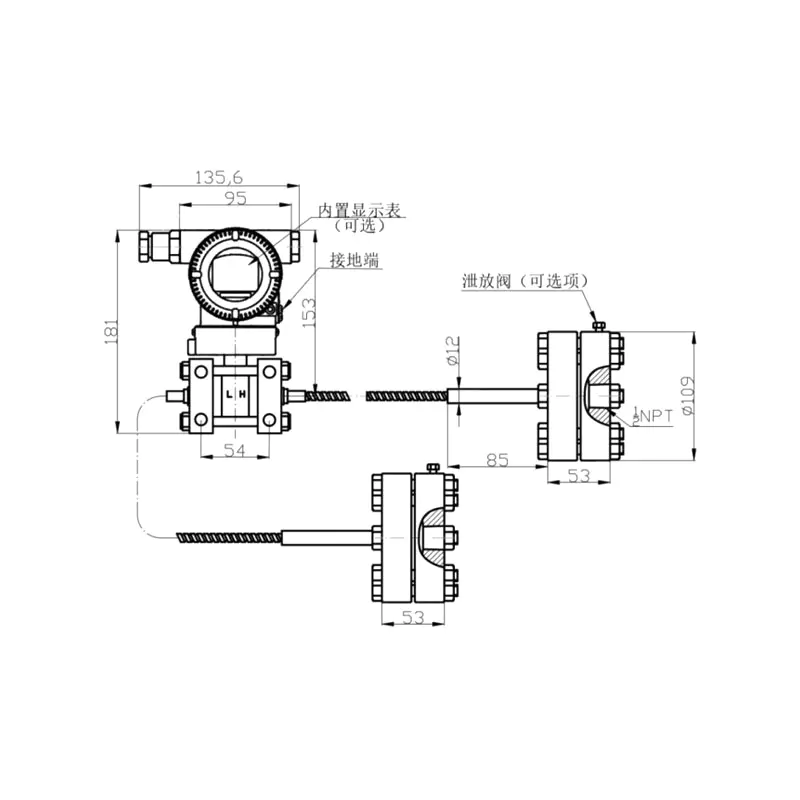

Figur 3	Figur 4 Enkelsidig gängmonterad differentialtrycksfjärrtätningsenhet

Obs:
(1) Den enkelsidiga gängmonterade differenstrycksfjärrtätningen kan installeras på antingen högtryckssidan eller lågtryckssidan av transmitterkroppen.
(2) Installationsmetoden för transmitterkroppen för enkelsidiga och dubbelsidiga gängmonterade differentialtrycksfjärrtätningar är densamma som för differenstryckstransmittern i XG3051DP-serien.
