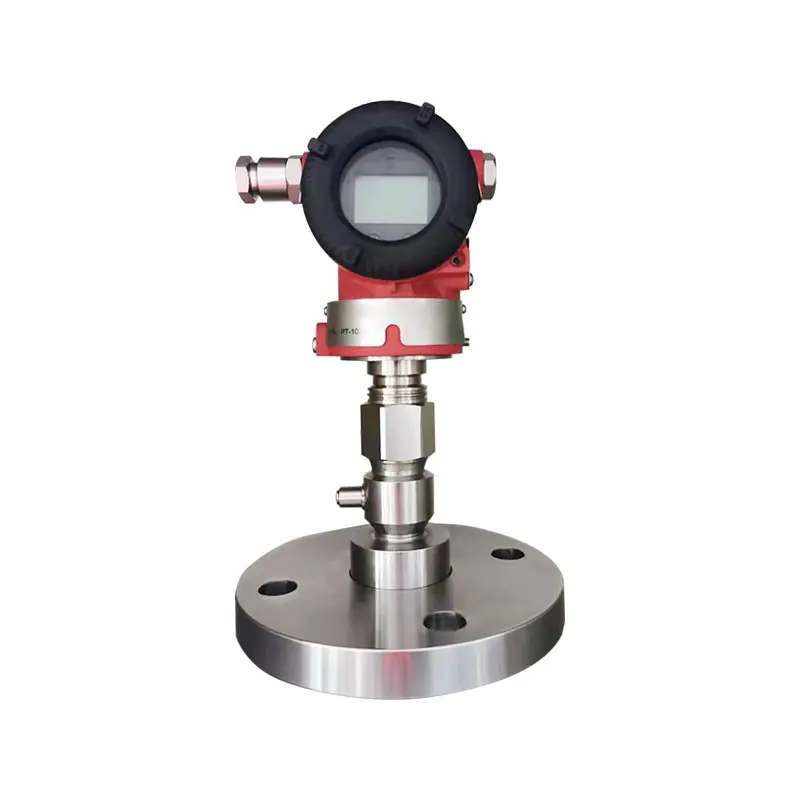

XG3051T Fjärrsändare för differenstryck/absoluttryck

Produktintroduktion:
XG3051T intelligent fjärrtrycksgivare stöder mätning av manometertryck och absolut tryck. Den antar en isoleringsstruktur för fjärröverföring av kapillärmembran för att isolera det uppmätta mediet från sändarkroppen. Det kan klara av hög viskositet, enkel kristallisering, lätt stelning, stark korrosion och hög temperatur medium arbetsförhållanden, vilket förhindrar medium blockering och korrosion av sensorer.
Utgång 4-20mA överlagrad HART-protokoll digital signal, hög noggrannhet, god långsiktig stabilitet, stöder konfigurationskalibrering på plats, valfri LCD-skärm på plats, med explosionssäkert skydd, anpassningsbart membranmaterial, realiserar långdistansöverföring av trycksignaler.

Tillämpliga branscher:
1. Petrokemisk industri: tryckmätning av reaktionskärl och lagringstankar
2. El: Tryckövervakning av panna och värmeledningsnät
3. Metallurgi: Tryckdetektering i smältprocessen
4. Vattenrening: avloppsvatten och kemisk vattenrening tanktryck
5. Läkemedel: Tryckkontroll av farmaceutiska processtankar
6. Mat och dryck: tryckmätning av viskösa material
7. Kolkemisk industri: tryckdetektering av olika processutrustning
8. Papperstillverkning: tryckuppsamling av massamedia

Kontakta oss
PREV：XG3051DP Fjärrsändare för differenstryckNÄSTA：XG3051T Differenstryck/absolut tryckgivare
FAQ Ingång Utgång Svarstid Allmänna villkor Elektriska anslutningar Modell- och specifikationskodtabell Mått
F1: Vilka driftsförhållanden är XG3051T-fjärrsändaren lämplig för?
S: Lämplig för hög viskositet, enkel kristallisering, enkel stelning, stark korrosion och högtemperaturmedia. Genom fjärröverföringsmembran och kapillärisolering förhindras mediet från att direkt komma in i sändarkroppen, vilket förhindrar blockering och korrosion av sensorn. Den stöder två mätlägen: mättryck och absolut tryck.

F2: Hur väljer man mellan manometertryck och absolut tryck?
A: Välj manometertryck för att mäta det relativa atmosfärstrycket. Vid mätning av vakuum och negativt tryck bör absolut tryck väljas som referens för arbetstillståndet och kan inte blandas; annars blir det betydande mätfel.

F3: Vad är utsignalen? Kan jag ansluta till en HART-handhållen enhet?
S: Standard 4-20mA analog utgång, kombinerad med HART digitalt protokoll, stöder konfiguration på plats, intervallmodifiering, nollpunktskalibrering av HART-styrenheten och kan anslutas till DCS- och PLC-system.

F4: Hur väljer man material för fjärröverföringsfilm?
A: Konventionellt 316L rostfritt stål; för starkt frätande media kan Hastelloy-legering och tantalfilm väljas, och mediets sammansättning och temperatur kan anges vid beställning.

Mätparametrar: manometertryck, exotermiskt tryck, vätskenivå.
Mätområde
Mättryck fjärrsändare Nedre gräns: från -100 %URL (kontinuerligt justerbar)
Övre gräns: upp till 100 % URL (kontinuerligt justerbar)
Fjärrsändare för absolut tryck Nedre gräns: från 0~100%URL (kontinuerligt justerbar)
Övre gräns: upp till 100 % URL (kontinuerligt justerbar)

Mätområde

Tabell 1 — Förhållandet mellan intervallkod och intervall
Räckviddskod Minsta räckvidd Maximalt räckvidd Märktryck (max)
C 6 kPa 40 kPa Märktryck för nivåflänsen
D 25 kPa 250 kPa
F 30 kPa 3 MPa
G 1 MPa 10 MPa
H 2,1 MPa 21 MPa
I 4 MPa 40 MPa
L 6 kPa abs 40 kPa abs
M 25 kPa abs 250 kPa abs
O 30 kPa abs 3 MPa abs
Tabell 2 —  Jämförelsetabell för fjärrfläns och minimiområde
Typ av fläns Nominell diameter Min/max räckvidd Maximal kapillärlängd
Platt typ DN 25/1" 160kPa/25MPa 10m
DN 50/2" 10kPa/10MPa 12m
DN 80/3" 6kPa/10MPa 16m
DN 4" 6kPa/3MPa 16m
Insatt typ DN 50/2" 16kPa/10MPa 10m
DN 80/2" 6kPa/10MPa 16m
DN 4" 6kPa/3MPa 16m
Gängmonterad fjärrkontroll typ Ytterdiameter 109mm 160kPa/25MPa 10m

Minsta intervallet för manometertrycket/absoluttrycksfjärrsändaren ska vara det största värdet av de minimiområden som anges i tabell 1 och tabell 2. Det justerade intervallet ska inte vara mindre än minimiintervallet.
Den maximala räckvidden för manometertrycket/absoluttrycksfjärrsändaren ska vara det mindre värdet mellan sändarkroppens maximala räckvidd och märktrycket för fjärrflänsen.

Utsignal
2-tråds, 4–20 mA DC HART-utgång, digital kommunikation; HART-protokollet överlagras på 4–20 mA DC-signalen.
Utsignalgränser: Imin = 3,9 mA, Imax = 20,5 mA
Larmström (konfigurerbart läge)
Lågt larmläge (minimum) 3,7 mA
Högt larmläge (max) 21 mA
Inget larmläge (håll) Behåller det giltiga strömvärdet före ett fel
Standardinställning av larmström Högt larmläge


Dämpningskonstanten för förstärkarkomponenten är 0,1 s; tidskonstanten för sensorn och fjärrtätningsflänsen sträcker sig från 0,2 ~ 6 s, beroende på sensorområdet, intervallförhållandet, kapillärlängden och påfyllningsvätskans viskositet.
Den extra justerbara tidskonstanten sträcker sig från 0,1 ~ 60 s.

Installationsvillkor
Manometer/absolut tryck fjärrsändare utan kapillärrör kan monteras direkt via fjärrflänsen. Positionsavvikelse kommer att orsaka en korrigerbar nollförskjutning. Elektronikhuset kan rotera upp till 360° och ställskruven kan säkra det i valfritt läge.

Fjärrflänsen för mätare/absolut tryck ansluts till matchande flänsar som överensstämmer med ANSI/DIN-standarder. Sådana passande flänsar ska vara utrustade med mjuka packningar och monteringsbultar och muttrar (bultar och muttrar är valfria för användare).

För manometer/absolut tryck fjärrsändare med kapillärrör: om fjärrtätningsenheten är installerad under sändarkroppen ska den maximala höjdskillnaden mellan fjärrtätningsenheten och sändarkroppen vara mindre än 5 m. När driftstrycket är under 100 kPa absolut, installera sändarkroppen under fjärrtätningsenheten.

Den minsta böjradien för kapillärröret är 75 mm. Ingen lindning är tillåten!

Miljöförhållanden

Omgivningstemperatur
Minimum Beror på påfyllningsvätska
Max 85 ℃
Med LCD och FKM tätning -20 ~ 65 ℃
Lagring / Transport temperatur
Minimum Beror på påfyllningsvätska
Max 85 ℃
Relativ luftfuktighet 0 ~ 100 %
Stötmotstånd
Acceleration 50 g
Varaktighet 11 ms
Vibrationsmotstånd 2 g upp till 500 Hz
Elektromagnetisk kompatibilitet (EMC) Se Tabell 4 "EMC Appendix" på nästa sida

Processmediumgräns temperaturgräns
Medeltemperatur: -30~400°C

Tabell 3 Förhållande mellan påfyllningsvätska, driftstemperatur och lägsta drifttryck
Fyll på vätska Silikonolja (S) Högtemperatur silikonolja (H) Ultra-högtemperatur silikonolja (U) Vegetabilisk olja (V)
Densitet @25℃ 960 kg/m³ 980 kg/m³ 1020 kg/m³ 937 kg/m³
Drifttemperaturområde -30 ~ 200 ℃ -10 ~ 350 ℃ -10 ~ 400 ℃ 0 ~ 250 ℃
Temperatur Driftstryckintervall (kPa absolut)
20℃ >10 >10 >10 >25
100 ℃ >25 >25 >25 >50
150 ℃ >50 >50 >50 >75
200 ℃ >75 >75 >75 >100
250 ℃ >100 >100 >100
350 ℃ >100 >100
400 ℃ >100

Observera: Särskild uppmärksamhet bör ägnas alla värden som överstiger ovanstående temperatur- och tryckintervall; dessa kan mötas genom
speciell design.

Objekt Specifikation
Sändarens kroppstryckgräns Vakuum till maximalt tryck
Fjärrflänsmärkt tryck ANSI: 150 psi ~ 600 psi
DIN: PN 1,6 MPa ~ PN 10 MPa
Vikt DN 50/2": ca 7 ~ 10 kg
DN 80/3": ca. 8 ~ 11 kg
DN 4": ca 9 ~ 12 kg
Explosionssäker prestanda NEPSI flamsäker: Ex dⅡC T6
NEPSI egensäkerhet: Ex iaⅡC T4
Tillåten driftstemperatur -40 ℃ ~ 65 ℃

Kraft- och belastningsförhållanden
Strömförsörjningsspänningen är 24V
R≤(Us-12V) /Imax kQ 2
där Imax=23 mA
Max nätspänning: 42VDC
Minsta strömförsörjningsspänning: 12VDC, 15VDC (bakgrundsbelyst LCD-skärm)
Belastningsintervall för digital kommunikation: 250~600Q

Objekt Specifikation
Material
Mätkapsel Rostfritt stål 316L
Diafragma Rostfritt stål 316L, Hastelloy C, Tantalum
Processfläns Rostfritt stål 304
Fyll på vätska Silikonolja, högtemperatur silikonolja, ultrahögtemperatur silikonolja, vegetabilisk olja
Sändarhus Aluminiumlegering med epoxibeläggning
Huspackning Nitrilgummi (NBR)
Namnskylt Rostfritt stål 304
Elektrisk anslutning M20×1,5 kabelgenomföring; terminaler lämpliga för 0,5 ~ 2,5 mm² ledare
Processanslutning Fjärrtätningsfläns uppfyller ANSI- eller DIN-standarden. Direkt montering tillgänglig; se måttritningen
Bostadsskyddsklass IP67
Tabell 4 EMC-bilaga
Nej. Testobjekt Grundläggande standard Testtillstånd Prestandanivå
1 Strålad emission (kapsling) GB/T 9254-2008 Tabell 5 30MHz ~ 1000MHz Pass
2 Ledad emission (DC Power Port) GB/T 9254-2008 Tabell 1 0,15MHz ~ 30MHz Pass
3 Immunitet mot elektrostatisk urladdning (ESD). GB/T 17626.2-2006 4kV (kontakt), 8kV (luft) B
4 Immunitet för utstrålat RF-elektromagnetiskt fält GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 Effektfrekvens magnetfältsimmunitet GB/T 17626.8-2006 30A/m A
6 Elektrisk snabb övergående sprängningsimmunitet GB/T 17626.4-2008 2kV (5/50 ns, 5kHz) B
7 Överspänningsimmunitet GB/T 17626.5-2008 1kV (linje till linje) B
2kV (Line to Earth) (1,2us/50us)
8 Ledad störningsimmunitet inducerad av RF-fält GB/T 17626.6-2008 3V (150KHz ~ 80MHz) A

Anmärkningar:
(1) Prestandanivå A: Prestanda förblir inom gränserna för tekniska specifikationer under testet.
(2) Prestandanivå B: Tillfällig försämring eller förlust av funktion/prestanda kan inträffa under testet, men enheten kan återhämta sig automatiskt. Den faktiska driftstatusen och lagrade data förblir oförändrade.

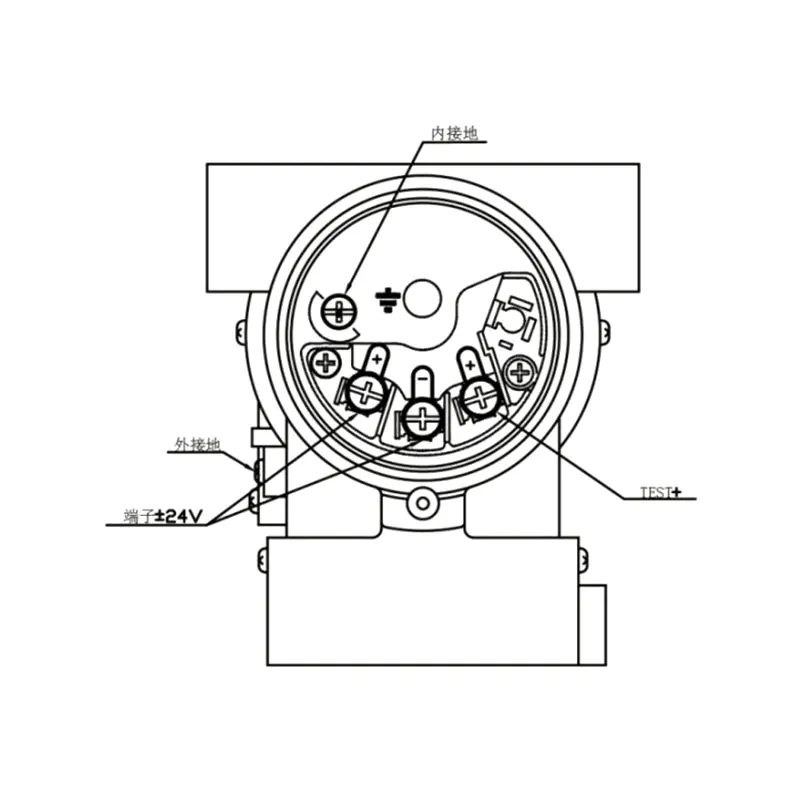

Figur 6: Elektriskt anslutningsdiagram
100006

Obs: Snabbgränssnittsfunktionen motsvarar signalterminalen.

1 Grundläggande typ Mätare/absolut tryckfjärrtransmitter — Val av fläns
10 Grundläggande typ Mätare/absolut tryckfjärrtätning
1 RN- Direkt installationstyp, inget kapillärrör
RS- Med kapillärrör
20 Processanslutning Nominell diameter Typ av tätning Membran / tätningsmaterial
A DN50 DIN2501 Typ E DIN2526 Rostfritt stål 316L
B DN50 DIN2502 Typ E DIN2526 Hastelloy C
C DN50 DIN2503 Typ E DIN2526 Tantal
H DN80 DIN2504 Typ E DIN2526 Rostfritt stål 316L
I DN80 DIN2505 Typ E DIN2526 Hastelloy C
G DN80 DIN2506 Typ E DIN2526 Tantal
D DN2" ANSI B 16.5 RF ANSI B16.5 Rostfritt stål 316L
E DN2" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
F DN2" ANSI B 16.5 RF ANSI B16.5 Tantal
K DN3" ANSI B 16.5 RF ANSI B16.5 Rostfritt stål 316L
L DN3" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
M DN3" ANSI B 16.5 RF ANSI B16.5 Tantal
N DN4" ANSI B 16.5 RF ANSI B16.5 Rostfritt stål 316L
O DN4" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
P DN4" ANSI B 16.5 RF ANSI B16.5 Tantal
Q DN100 DIN2501 Typ E DIN2526 Rostfritt stål 316L
S DN100 DIN2501 Typ E DIN2526 Hastelloy C
T DN100 DIN2501 Typ E DIN2526 Tantal
30 Nominellt tryck Flänstryck Standard
1 PN 1MPa / 4MPa DIN2501
2 PN 6,4 MPa DIN2501
3 PN 10MPa DIN2501
6 150 psi ANSI B16.5
7 300 psi ANSI B16.5
8 600 psi ANSI B16.5
Beskrivning
40 F Platt typ
H Instickstyp, Rostfritt stål 316L, instickslängd 50 mm
I Instickstyp, Rostfritt stål 316L, instickslängd 100 mm
G Instickstyp, Rostfritt stål 316L, instickslängd 150 mm
L Instickstyp, Hastelloy C, instickslängd 50 mm
M Instickstyp, Hastelloy C, instickslängd 100 mm
N Instickstyp, Hastelloy C, instickslängd 150 mm
Z Special (skräddarsydd)
50 Fyll på vätska Drifttemp. Räckvidd
S Silikonolja -30 ~ 200 ℃
H Högtemperatur silikonolja -10 ~ 350 ℃
U Ultra hög temperatur silikonolja -10 ~ 400 ℃
V Vegetabilisk olja 0 ~ 250 ℃
F Fluorerad olja -30 ~ 260 ℃
L Påfyllningsvätska med ultralåg temperatur -100 ~ 100 ℃
Z Ultra-hög temperatur fyllvätska 10 ~ 600 ℃
60 Kapillärlängd
0 Utan kapillär, direkt monteringstyp
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
7 7 m
8 8 m
9 9 m
10 10 m
11 11 m
12 12 m
… …
70 Kapillär delfunktion
N Inga
P Kapillär med PVC-skyddsskikt
80 Diafragma yta Form av fuktad processfläns
N Inga
1 FEP (fluorerad etylenpropylen) belagd på 316L (temp. ≤ 180 ℃)
2 PFA (perfluoroalkoxi) belagd på 316L (temp. ≤ 260 ℃)
3 PTFE-membran klistrat på diafragma (endast platt typ)
4 FEP belagd på 316L (temp. ≤ 180 ℃) (endast insatt typ)
5 PFA belagd på 316L (temp. ≤ 260 ℃) (endast insatt typ)
6 Vakuumsäker behandling

2 alternativ för tryck/absolut tryck fjärrtätningsenhet med internt membran [6]
10 Fjärrtätningsenhet med internt membran
RN- Direktmonteringstyp, utan kapillär
RS- Med kapillär
20 Processanslutning Nominell diameter Typ av tätning Membran / tätningsmaterial
U DN25 DIN 2501 Typ D DN2526 Rostfritt stål 316L Rostfritt stål 316L
V DN25 DIN 2501 Typ D DN2526 Hastelloy C Hastelloy C
W DN25 DIN 2501 Typ D DN2526 Tantal Tantal
X DN1" ANSI B 16.5 RF Typ ANSI B 16.5 Rostfritt stål 316L Rostfritt stål 316L
Y DN1" ANSI B 16.5 RF Typ ANSI B 16.5 Hastelloy C Hastelloy C
Z DN1" ANSI B 16.5 RF Typ ANSI B 16.5 Tantal Tantal
30 Nominellt tryck Fläns Standard Rostfritt stål 316L
1 PN 1MPa / 4MPa DIN 2501
2 PN 6,3 MPa / 10 MPa DIN 2501
3 PN 16MPa DIN 2501
4 PN 25MPa DIN 2501
5 150 psi ANSI B 16.5
6 300 psi ANSI B 16.5
7 600 psi ANSI B 16.5
8 1500 psi ANSI B 16.5
40 Fyll på vätska Temperaturområde
S Silikonolja -30 ~ 200 ℃
H Högtemperatur silikonolja -10 ~ 350 ℃
V Vegetabilisk olja 0 ~ 250 ℃
F Fluorerad olja -30 ~ 260 ℃
50 Beskrivning
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
… …
60 Beskrivning
N Inga
P Kapillär med PVC-skyddsskikt
70 Beskrivning
N Inga
3 Membran klistrat med PTFE-membran (temperatur ≤200℃)
6 Vakuumsäker behandling
80 Kod Beskrivning
1 PTFE (polytetrafluoretylen)
2 Rostfritt stål 316
3 Hastelloy C
4 Tantal

Obs 6: När du väljer tryck-/vakuumtransmissionstätningar för enheter med interna membran, slutför du först valet av XG3051T-mätare/vakuumsändare och välj alternativ R från rad 40 i XG3051T-alternativtabellen.

Val av 3 skruvmonterad mätare/absolut tryck fjärrtätning [10]
10 Skruvmonterad mätare/absolut tryckfjärrtätningsenhet
RTW- Med kapillär
20 Beskrivning
U Rostfritt stål 316L
V Hastelloy C
W Tantal
30 Spolning / Ventilationshål
1 Inga
0 Med hål
40 Fyll på vätska Temperaturområde
S Silikonolja -30 ~ 200 ℃
H Högtemperatur silikonolja -10 ~ 350 ℃
U Ultra hög temperatur silikonolja -10 ~ 400 ℃
V Vegetabilisk olja 0 ~ 250 ℃
F Fluorerad olja -30 ~ 260 ℃
L Påfyllningsvätska med ultralåg temperatur -100 ~ 100 ℃
Z Ultra-hög temperatur fyllvätska 10 ~ 600 ℃
50 Beskrivning
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
50 8 8 m
… …
Kapillär delfunktion
60 N Inga
P Kapillär med PVC-skyddsskikt
70 Fuktad flänsmembran
N Inga
P Vakuumsäker behandling

Obs 10: När du väljer en gängad fjärrkontrollflänstätning, slutför du först valet för XG3051T manometertryck/absoluttrycktransmitterkroppssektion och välj alternativ R för fjärrtransmissionen i rad 40 i XG3051T-alternativtabellen.

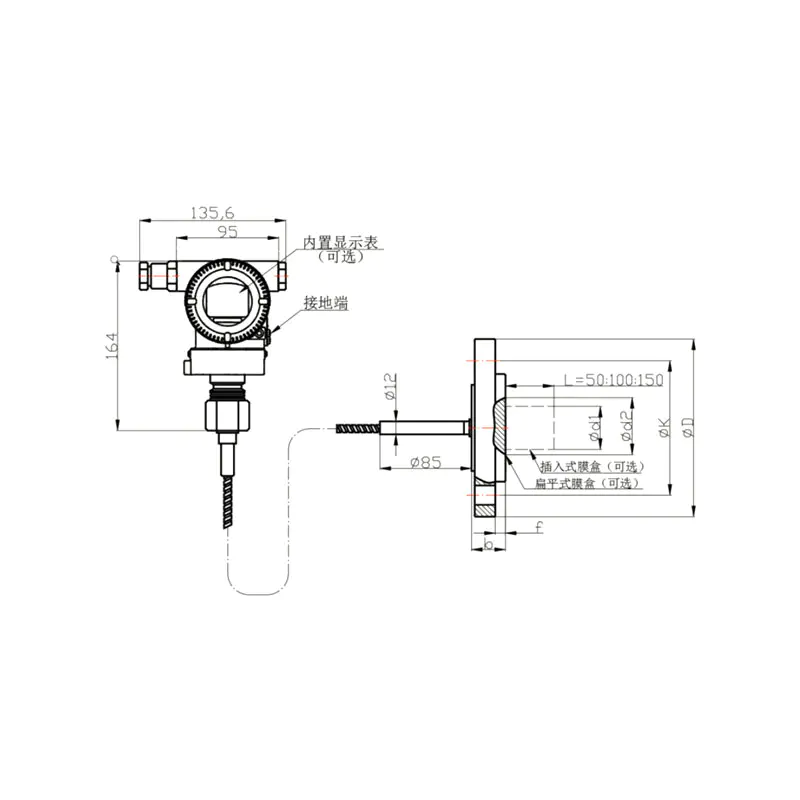

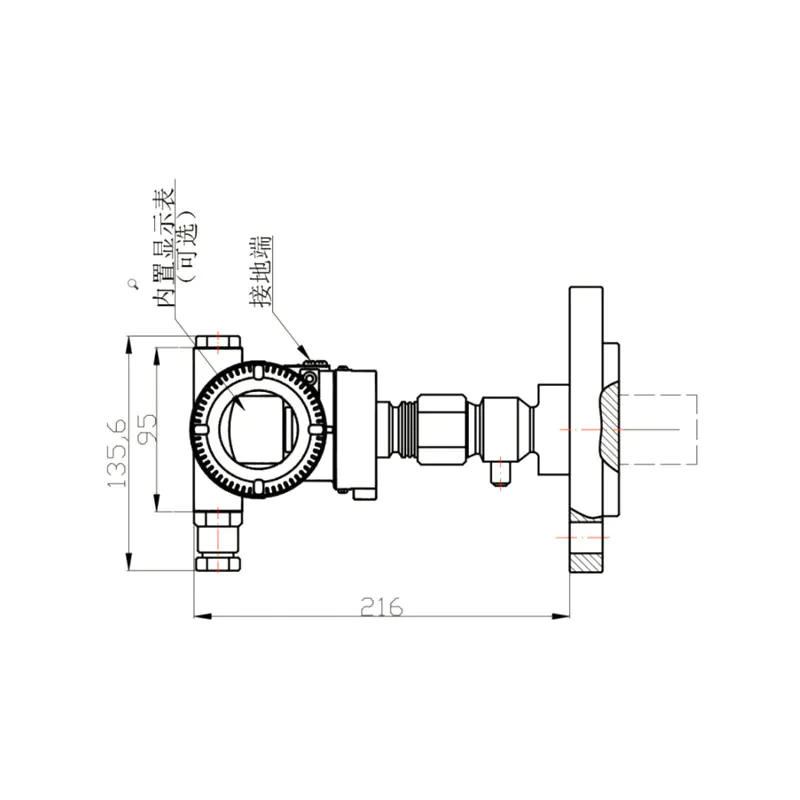

Figur 1. Diagram för fjärrtätningsanordning för bastyp (RS-typ) Figur 2. Grundläggande fjärrtätningsanordning Direkt monteringsdiagram (RN-typ)
100051-KqgD 100042-3GnN
Nominell diameter Nominellt tryck ΦD ΦK Φd1 (Infogad) Φd2 (Platt) Φd3 t b Bultar (antal) Bultar (gänga)
DN50(Tätningsyta DIN 2526-E, fläns DIN 2501) PN1,6/4 MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6,4 MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10 MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN80(Tätningsyta DIN 2526-E, fläns DIN 2501) PN1,6/4 MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6,4 MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10 MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2"(ANSI B16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3"(ANSI B16.5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4"(ANSI B16.5 RF) 150 psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

Obs: Användare kan valfritt installera bultar och muttrar.

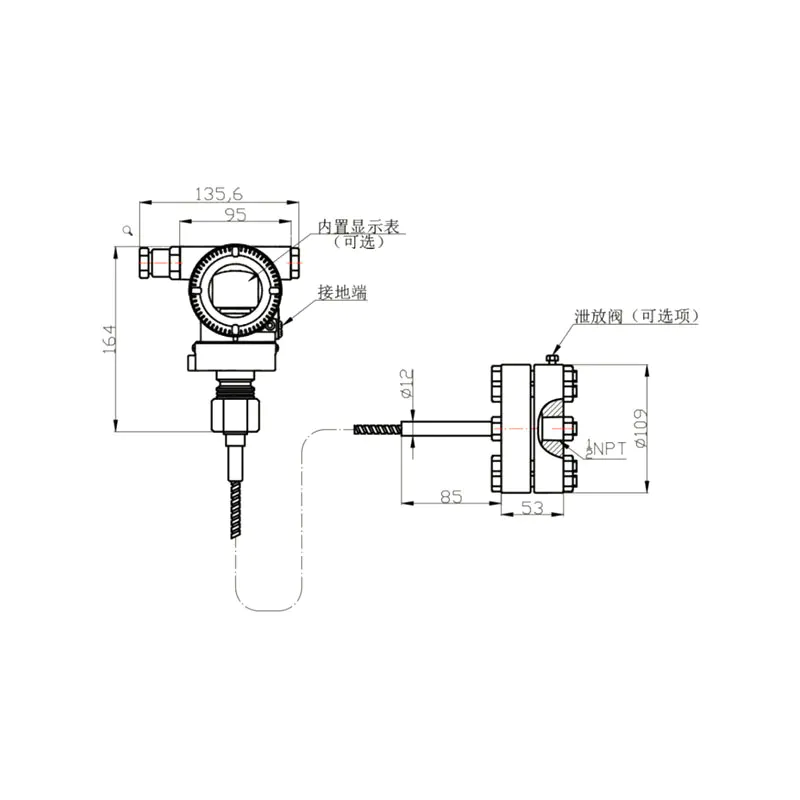

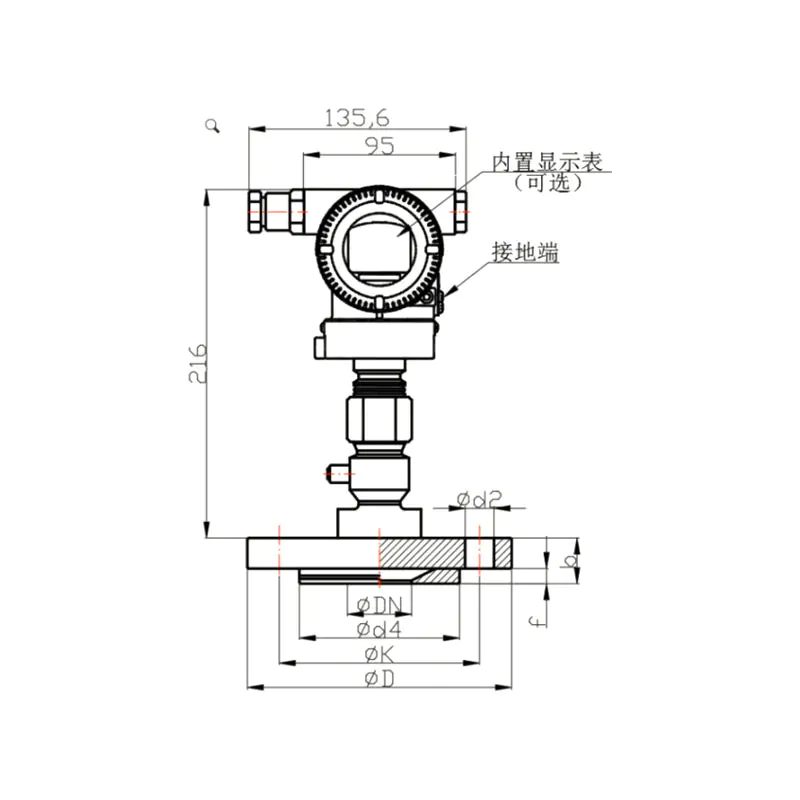

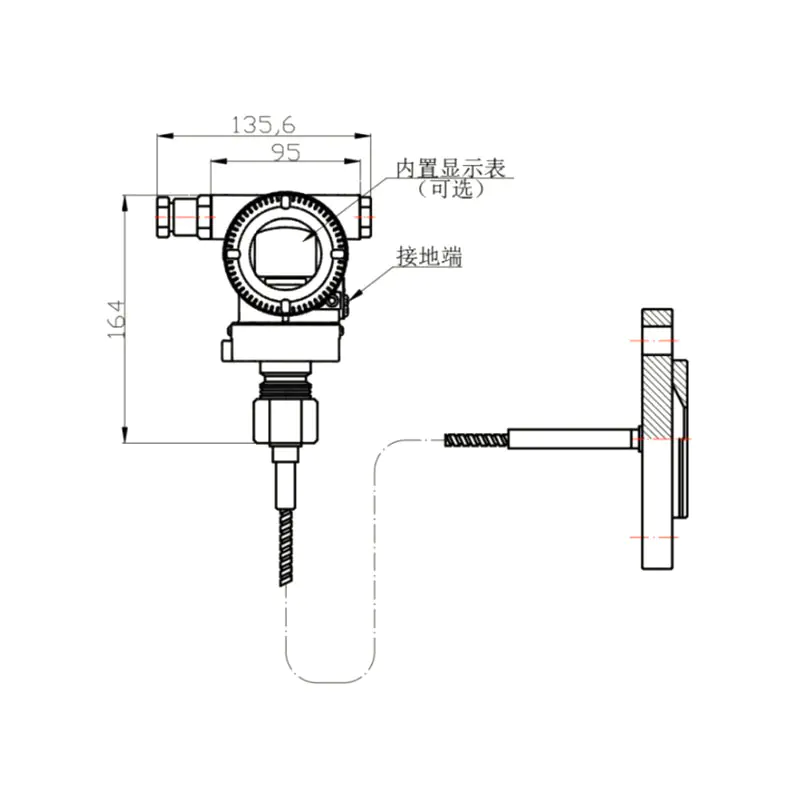

Figur 3: Fjärrtätningsenhet med internt membran (US-typ) Figur 4: Direktinstallationsschema för fjärrkontrolltätningsanordning med internt membran (UN-typ) Figur 5: Gängad installationstyp Fjärrkontrolldiagram för tätningsanordning (RTW-typ)
100033 100015 100024
Tabell 6 Strukturella mått för fjärrtätningsenhet med internt membran för DIN 2501-anslutning
DN PN Mått, mm Vikt (kg)
D K d4 b f H d2 G2
25 1 MPa / 4 MPa 115 85 68 22 2 – 14 – 1.5
25 6,3 MPa / 10 MPa 140 100 68 24 2 52 – 4×M16 3.2
16 MPa 140 100 68 24 2 52 – 4×M16 3.6
25 MPa 150 105 68 28 2 96 – 4×M20 4
Tabell 7 Strukturella mått för fjärrtätningsenhet med internt membran för ANSI B 16.5-anslutning
DN psi Mått, mm G₂ UNC Vikt (kg)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

Relaterad produkt

Xinguo Group Co., Ltd.
OM OSS Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. är ett högteknologiskt företag med dotterbolag inklusive Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. och Anhui Xinguo Precious Metals Co., Ltd. Gruppen grundades 1997 och är belägen i Tianchang City, en nationell stad, en nationell stad. Det har ett registrerat kapital på 118 miljoner RMB, täcker en landyta på över 150 mu och en byggnadsyta på 60 000 kvadratmeter. Företaget har för närvarande mer än 300 anställda, bland vilka över 50 är professionell och teknisk personal inklusive senioringenjörer, ingenjörer och biträdande ingenjörer.
The Group is a China Custom XG3051T Fjärrsändare för differenstryck/absoluttryck Manufacturers and XG3051T Fjärrsändare för differenstryck/absoluttryck Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. är dedikerad till att tillverka ett komplett utbud av precisionslegeringsmaterial och fungerar som rådsmedlem i Instrument Materials Branch of China Instrument & Control Society. Dess flaggskeppsprodukter täcker termoelementlegeringstrådar (K, N, E, J, T-typer), termoelementkompensationslegeringstrådar (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), högmotståndsvärmelegeringar, precisionsmotståndslegeringar, värmemotståndslegeringar, all ren nickel och monoppertråd. Dessa produkter används i stor utsträckning inom flyg-, petroleum-, kemiteknik, maskintillverkning, kraft- och energiindustrin.
SE MER
  • 0år

    Grundades i

  • 0+mu

    Täck ett område av

  • 0+

    Erfarna medarbetare

  • 0㎡

    Byggnadsområde

Certifikat
NYHETER Förse dig med
Senaste företags- och industrinyheter
SE MER
