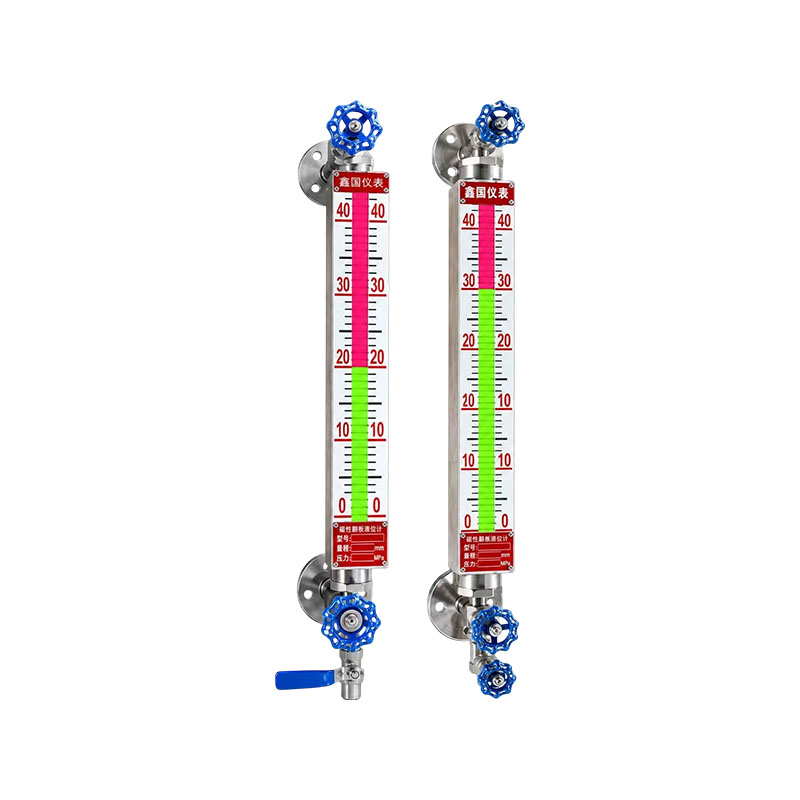

UGS/UNS nivåmätare av kvartsrör

Fjärrsändaren UQZ-08 består av en vätskenivåsensor och en konverteringsmodul. Givaren på sändaren är fixerad i en buntad form på utsidan av huvudröret på den magnetiska nivåmätaren av UZ-typ, så att den är i samma magnetiska kopplingssystem som nivåmätaren. När den magnetiska flottören rör sig upp och ner med vätskenivån, påverkas och aktiveras den torra fjäderchipsgruppen som motsvarar vätskenivåpositionen av magnetfältet inuti flottören, och motståndskedjans värde ändras. Den ändrade motståndssignalen omvandlas till en tvåtrådig 4-20mADC standardsignal som matas ut genom konverteringsmodulen. Denna signal kan enkelt användas tillsammans med vårt företags mikrodator industriella intelligenta styrinstrument eller kopplas till andra sekundära instrument för att uppnå syftet med visning, kontroll, justering och larm. Det finns nolllägesjusteringsrattar och fullskalejusteringsrattar på kretskortet inuti sändarhöljet, som enkelt kan bestämma nollpositionen och fullskalepunktspositionerna.

Produktegenskaper:
Enkel struktur, enkel installation, pålitlig prestanda, korrosionsbeständighet, explosionssäker och tydlig display.

Huvudsakliga tillämpningsbranscher:
1. Petrokemisk industri
Petrokemisk utrustning, raffinaderier, kemiska reaktionskärl, mätning av korrosiva högtemperaturmedier, lättkristalliserbara viskösa material, tankvätskenivå, tornskillnadstryck, processrörledningstryck, isolerande membranfjärröverföring för att undvika direktkontakt av mediet med sändarkroppen.
2. Kraftindustri (värmekraft/kraftvärme)
Panntrummans vätskenivå, avluftare, hög- och lågtrycksvärmare, mätning av högtemperaturånga och pannvatten; Tryck- och vätskenivåövervakningen av kraftverkets vattenbehandlingssystem är ansluten till DCS-systemet genom fjärrsignalöverföring för fjärrövervakning och förregling.
3. Metallurgisk industri
Stålsmältning och smältning av icke-järnmetaller. Masugns- och omvandlarstödjande processer, högtemperaturslam, korrosiv elektrolyt, mätning av tanknivå, rörledningsdifferenstryck, motståndskraft mot damm, hög temperatur och tuff miljö på plats.
4. Vattenrening och kommunalt miljöskydd: Storskaliga reningsverk, vattenreningsverk och kemisk rening av avloppsvatten. Slam, högföroreningsvatten, lagringstankar för frätande ämnen, tanknivå, rörledningstryck och fjärröverföring för att uppnå fjärrdatainsamling från det centrala kontrollrummet.

Kontakta oss
PREV：Magnetostriktiv vätskenivåmätare av UZ-CZ-typNÄSTA：Ingen nästa artikel
FAQ Prestandaspecifikationer

F1: Vad är den största skillnaden mellan en fjärrsändare och en vanlig tryckgivare?
S: Det vanliga sändarmediet kommer direkt in i mätkammaren; Fjärrsändaren är beroende av ett isoleringsmembran och ett oljefyllt kapillärrör för att överföra tryck, och mediet kommer inte i kontakt med sändarkroppen. Lämplig för media med hög temperatur, hög viskositet, lätt kristalliserbara och mycket korrosiva, vilket möjliggör mätning på plats och fjärrsignalmottagning i det centrala kontrollrummet.

F2: Är det bättre att ha ett längre kapillärrör för fjärrsändare? Vilka är begränsningarna?
A: Det är inte så att ju längre är bättre. Överdriven kapillärlängd kan öka temperaturdriften och påverka mätnoggrannheten. Det rekommenderas generellt att mäta 1-5 meter. För arbetsförhållanden med stora temperaturskillnader, försök att förkorta kapillärröret så mycket som möjligt, och gör samtidigt ett bra jobb med kapillärrörsskydd för att undvika klämning och böjning.

F3: Vilka driftsförhållanden kräver användning av fjärrsändare?
A: ① Hög temperatur på mediet, som överstiger toleranstemperaturen för sändarkroppen; ② Mediet är trögflytande, kristallint och benäget att täppa igen tryckröret; ③ Starka frätande medier kan skada sändarens mätkomponenter; ④ Hygienkraven är höga och det bör inte finnas några arbetsförhållanden med döda hörn orsakade av tryck.

F4: Vilka parametrar kan fjärrsändare huvudsakligen mäta?
A: Huvudsakligen mätning av tryck och differenstryck, uppnå vätskenivå och gränssnittsmätning genom differenstryckkonvertering. Används i stor utsträckning i lagringstankar, reaktorer och torn, som matar ut 4-20mA standardsignaler för gränssnitt med DCS/PLC-system.

Specialtillverkat 99,99 % SiO₂ transparent kvartsrör. Dess deformationspunkt är 1077°C och dess mjukningspunkt är 1730°C.
Tryckhållfasthet: 10 MPa; termisk expansionskoefficient: 5,5 × 10⁻⁷. Efter att ha genomgått speciell bearbetning uppvisar den motståndskraft mot höga temperaturer och höga tryck, samt utmärkta mekaniska egenskaper.
Drifttryck: 1,6, 2,5, 4,0, 6,4, 10,0 MPa
Drifttemperatur: <520°C
Mätområde L: Mätområdet bestäms av mitt-till-centrum-avståndet: 300, 500, 800, 1100, 1400, 1700, 2000 mm. Vänligen ange mått för speciella specifikationer.
Ytterdiameter av kvartsrör (mm): Φ24, Φ29, Φ40
Värmeångmantel: G1/2" hangänga.
Flänsanslutningar: Överensstämmer med flänsstandarderna HG20592–20635-2009 som senast utfärdades av ministeriet för kemisk industri 2009. Nominella flänsdiametrar: DN20, DN25. Om användaren kräver andra standarder (som GB, ANSI, etc.) kan designen anpassas efter användarens behov.
Automatisk avstängningstryck av stålkula: Större än 0,2 MPa
Vikt: 15–30 kg.

Urvalstabell för nivåmätare i kvartsrör

Nej. Objekt Modellspecifikationer Artikelnummer Beskrivning
1 XQ/UGS/UNS Nivåmätare av kvartsrör
2 Ytterligare enhet 1 Standardtyp
2 Med Steam Jacket
3 Med anti-frost enhet
4 Med belysningsenhet
3 Klassificering A Enfärgad för vätskenivåmätning
B Tvåfärgad för vätskenivåmätning
C Trefärgad för gränssnittsmätning
D Stor diameter
4 Nominellt tryck (MPa) 1 1.6 (Klass 150)
2 2,5 (Klass 300)
3 4.0 (Class600)
4 6.3 (Class900)
5 10.0 (Klass 1500)
5 Vått material C Kolstål
P Rostfritt stål (321, 316L)
6 Mätområde (mm) 3 300
5 500
8 800
11 1100
14 1400
17 1700
20 2000
X Specialstorlek; följ med dimensionsnummer efter X
Exempel UNS - 1 B 2 P OB Modell: Standard tvåfärgad nivåmätare av kvartsrör
Arbetstryck: 2,5 MPa
Material: Rostfritt stål
Mätområde: L = 800 mm


UGS/UNS skärmhöjd vs. mätområdestabell (visningshöjd hänvisar till skalhöjden)

Mätområde L (mm) 300 500 800 1100 1400 1700 2000
Displayhöjd H (mm) 100 300 600 900 1200 1500 1800
